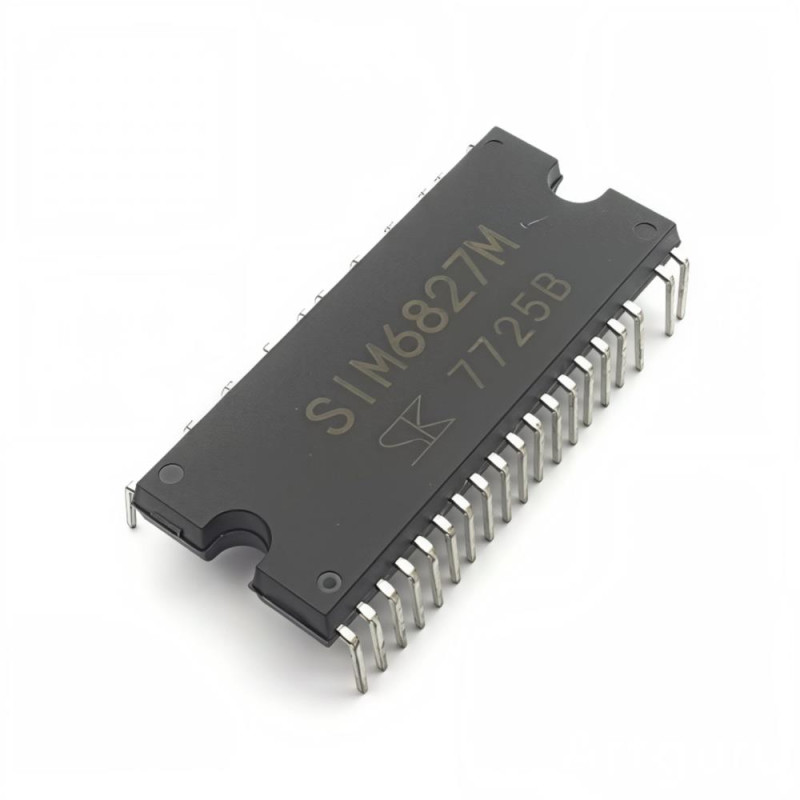

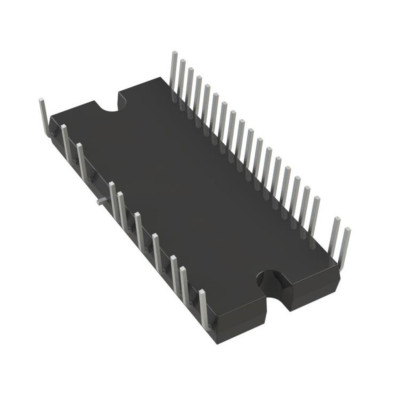

MODULO IC DRIVER MOTOR TRIFASICO SIM6827M 600V 5A ORIGINAL
El SIM6827M es un circuito integrado de potencia diseñado para el control de motores trifasicos en sistemas inverter de baja y media capacidad. Pertenece a la serie SIM6800M, caracterizada por su alta integracion y confiabilidad en aplicaciones de control de motores utilizados en electrodomesticos y equipos de climatizacion.
Este IC integra transistores de potencia tipo IGBT, circuito pre driver y componentes bootstrap como diodos y resistencias dentro de un solo encapsulado. Esta integracion permite simplificar el diseño del circuito, reducir la cantidad de componentes externos y mejorar la eficiencia y estabilidad del sistema.
El SIM6827M soporta sistemas de deteccion de corriente de tres shunt, lo que permite un control preciso del inversor y del motor. Tambien incorpora multiples protecciones internas que ayudan a proteger el sistema frente a fallas electricas o condiciones de operacion anormales.
Entre las protecciones integradas se incluyen limitacion de sobrecorriente, proteccion contra sobrecorriente, bloqueo por bajo voltaje y proteccion termica, todas con funcion de auto reinicio para mejorar la confiabilidad del sistema.
Este circuito integrado es ampliamente utilizado en placas inverter para control de motores en compresores de refrigeradores, ventiladores de aire acondicionado, purificadores de aire, lavadoras, secadoras y sistemas de bombeo.
Es una excelente opcion para reparacion electronica, mantenimiento de placas de potencia y desarrollo de sistemas de control de motores trifasicos.
CARACTERISTICAS:
Driver integrado para motores trifasicos
Alta integracion con IGBT y circuito pre driver interno
Diodos bootstrap integrados con resistencias limitadoras
Compatible con logica CMOS de 3.3V y 5V
Soporte para deteccion de corriente de tres shunt
Salida de señal de falla para diagnostico mediante pin FO
Entrada de apagado para lado alto mediante pin SD
Proteccion contra sobrecorriente OCP
Limitacion de sobrecorriente OCL
Proteccion por bajo voltaje UVLO
Proteccion termica TSD

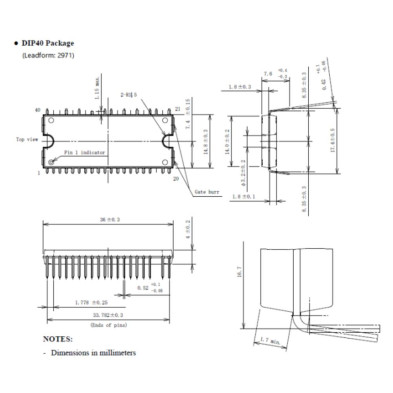

Encapsulado compacto para aplicaciones de potencia
Cumplimiento RoHS libre de plomo
ESPECIFICACIONES TECNICAS:
Modelo: SIM6827M
Serie: SIM6800M
Tipo: Power IC driver para motor trifasico
Voltaje de ruptura: 600 V
Corriente de salida maxima: 5 A
Elemento de salida: IGBT
Caida de tension tipica VCE: 1.75 V
Voltaje logico de entrada: 3.3 V o 5 V
Proteccion UVLO: Si
Proteccion sobrecorriente: OCP y OCL
Proteccion termica: Thermal Shutdown
Salida de señal de falla: Si
Soporte deteccion corriente 3 shunt: Si
Diodos bootstrap integrados: Si
Proteccion conduccion simultanea: No
Voltaje de aislamiento: 1500 V durante 1 minuto
Cumplimiento: RoHS libre de plomo
APLICACIONES
Control de motores trifasicos
Compresores de refrigeradores
Motores de ventiladores
Motores de bombas
Motores de lavadoras y secadoras
Ventiladores de aire acondicionado
Purificadores de aire
Ventiladores electricos
Referencia de producto: SIM6827M
