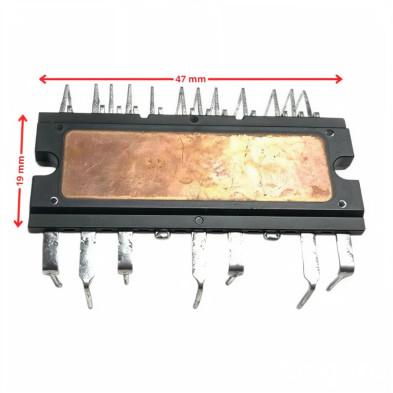

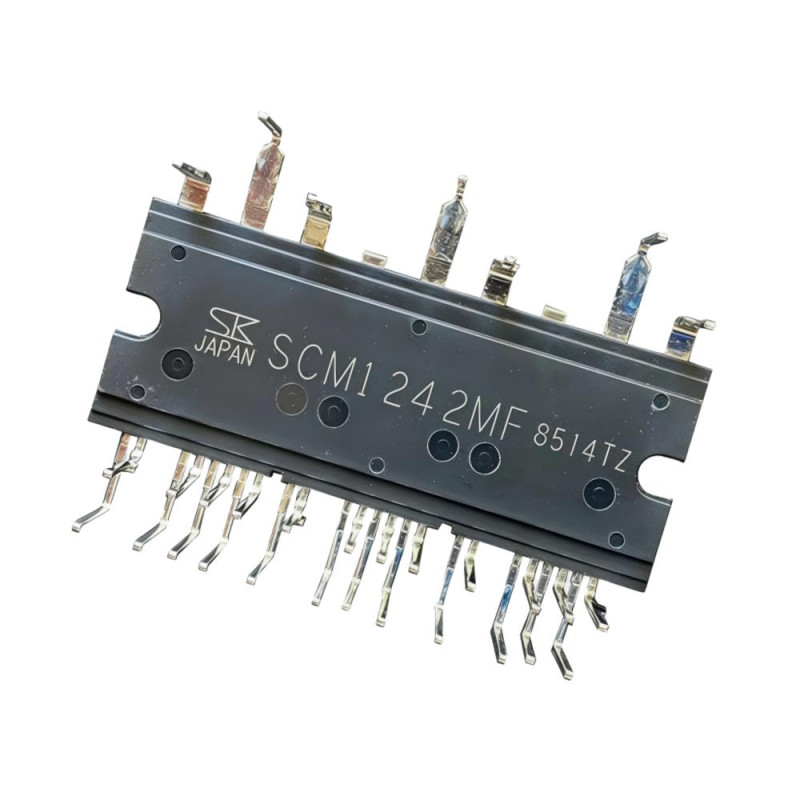

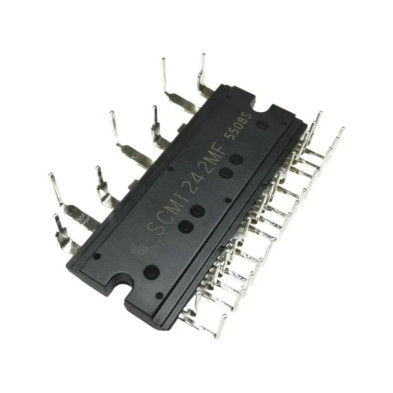

IC DRIVER MOTOR TRIFASICO MODULO SCM1242MF 600V 15A IGBT DIP
El SCM1242MF es un circuito integrado de potencia diseñado para el control eficiente de motores trifasicos en sistemas inverter de capacidad media. Pertenece a la serie SCM1200MF, reconocida por su alto nivel de integracion y confiabilidad en aplicaciones de control de motores.
Este dispositivo integra transistores de potencia IGBT, circuitos pre driver y componentes bootstrap dentro de un solo encapsulado, lo que permite simplificar el diseño del sistema de control y reducir la cantidad de componentes externos. Gracias a esta integracion, se logra una mayor eficiencia, estabilidad y confiabilidad en el funcionamiento del inversor.
El SCM1242MF soporta sistemas de deteccion de corriente de tres shunt, permitiendo un control preciso del motor y una gestion eficiente del sistema de potencia. Ademas incorpora multiples sistemas de proteccion que ayudan a prevenir fallas y mejorar la seguridad del circuito.
Entre sus protecciones integradas se incluyen bloqueo por bajo voltaje, proteccion contra sobrecorriente, proteccion termica y prevencion de conduccion simultanea, lo que garantiza un funcionamiento seguro en aplicaciones de alto voltaje.
Este circuito integrado es ampliamente utilizado en el control de motores de electrodomesticos y equipos que utilizan tecnologia inverter, como compresores de refrigeradores, aire acondicionado, lavadoras, ventiladores y bombas.
Es una excelente opcion para reparacion electronica, mantenimiento de placas inverter y desarrollo de sistemas de control de motores.
CARACTERISTICAS:
Driver integrado para motores trifasicos
Alta integracion con IGBT y pre drivers internos
Compatible con logica CMOS de 3.3V y 5V
Soporte para deteccion de corriente de tres shunt
Diodos bootstrap integrados con resistencia limitadora de 22 ohm
Proteccion contra sobrecorriente OCP
Proteccion por bajo voltaje UVLO
Proteccion termica TSD
Prevencion de conduccion simultanea
Salida de señal de falla para diagnostico
Encapsulado DIP33 de facil integracion
Libre de plomo
ESPECIFICACIONES TECNICAS:
Modelo: SCM1242MF
Tipo: Power IC driver para motor trifasico

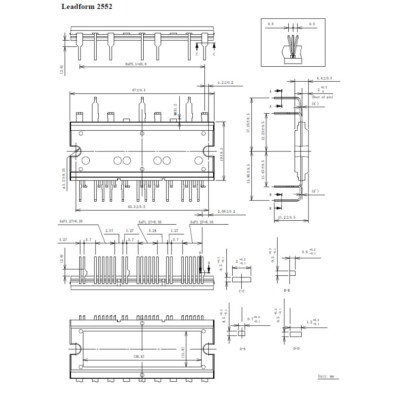

Encapsulado: DIP 33 pines
Voltaje de ruptura: 600 V
Corriente de salida maxima: 15 A
Elemento de salida: IGBT
Caida de tension tipica VCE: 1.70 V
Voltaje logico de entrada: 3.3 V a 5 V
Proteccion UVLO: Si
Proteccion sobrecorriente OCP: Si
Proteccion termica TSD: Si
Proteccion de conduccion simultanea: Si
Diodos bootstrap integrados: Si
Salida de señal de falla: Si
Soporte deteccion corriente 3 shunt: Si
Voltaje de aislamiento: 2500 V durante 1 minuto
Peso aproximado del encapsulado: 11.8 g
Cumplimiento: Libre de plomo
APLICACIONES
Control de motores trifasicos
Compresores de refrigerador
Compresores de aire acondicionado
Motores principales de lavadoras
Motores de ventiladores
Motores de bombas
Referencia de producto: SCM1242MF
