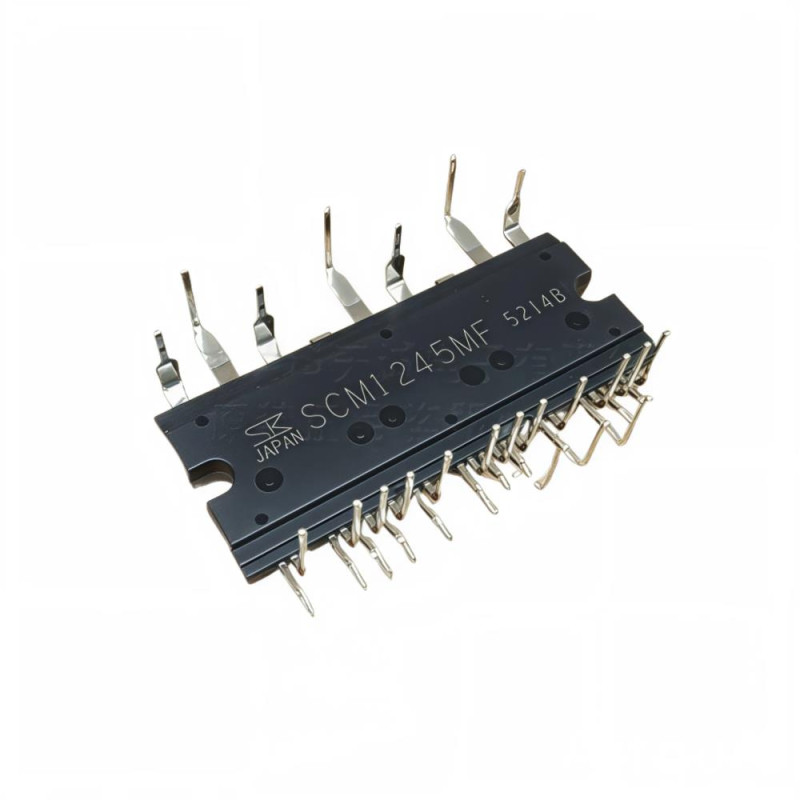

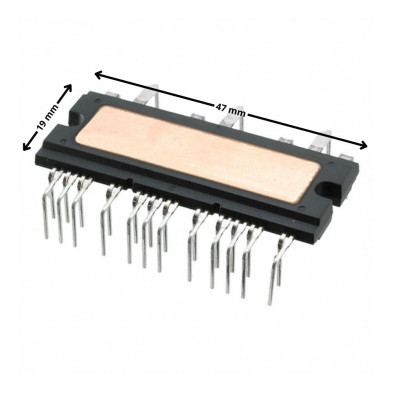

IC DRIVER MOTOR TRIFASICO MÓDULO SCM1245MF 600V 20A IGBT DIP
El SCM1245MF es un circuito integrado de alto voltaje diseñado para el control eficiente de motores trifasicos en sistemas de potencia media. Este driver integra en un solo encapsulado los transistores de potencia IGBT, circuitos pre driver y circuitos bootstrap, permitiendo el control optimizado de inversores utilizados en motores electricos.
Gracias a su arquitectura altamente integrada, este IC simplifica el diseño de sistemas de control de motores, reduciendo la cantidad de componentes externos y mejorando la confiabilidad del sistema. Soporta sistemas de deteccion de corriente de tres shunt, lo que permite un control preciso del motor en aplicaciones industriales y domesticas.
Incorpora multiples protecciones internas como proteccion contra sobrecorriente, bloqueo por bajo voltaje, proteccion termica y prevencion de conduccion simultanea, garantizando mayor seguridad y estabilidad en aplicaciones de potencia.
El SCM1245MF es ampliamente utilizado en sistemas de control de motores de electrodomesticos como compresores de refrigeradores, compresores de aire acondicionado, motores de lavadoras, ventiladores y bombas.
Ideal para tecnicos, ingenieros electronicos y reparacion de placas de potencia en electrodomesticos modernos.
CARACTERISTICAS:
Circuito integrado driver para motor trifasico
Alta integracion con IGBT y pre drivers internos
Compatible con logica CMOS 3.3V y 5V
Soporte para deteccion de corriente de tres shunt
Proteccion contra sobrecorriente OCP
Proteccion por bajo voltaje UVLO
Proteccion termica TSD
Prevencion de conduccion simultanea
Salida de señal de falla para diagnostico
Diodos bootstrap integrados

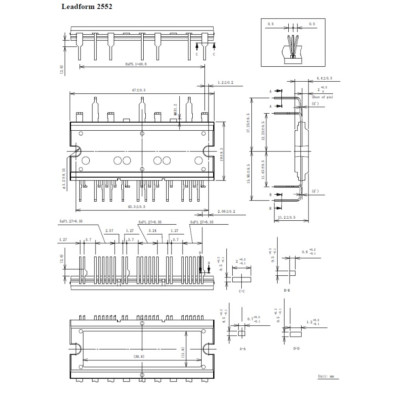

Encapsulado DIP33 de facil integracion
ESPECIFICACIONES TECNICAS:
Modelo: SCM1245MF
Tipo: Driver de motor trifasico integrado

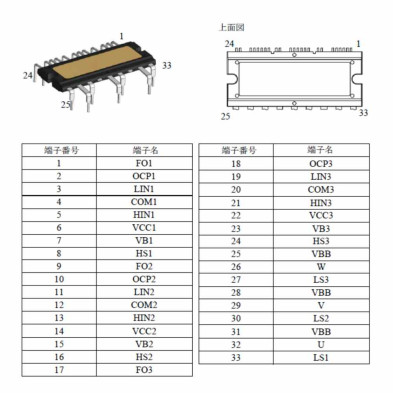

Encapsulado: DIP 33 pines
Voltaje de ruptura: 600 V
Corriente de salida maxima: 20 A
Elemento de salida: IGBT
Caida de tension tipica VCE: 1.70 V
Voltaje logico de entrada: 3.3 V a 5 V
Proteccion UVLO: Si
Proteccion sobrecorriente OCP: Si
Proteccion termica TSD: Si
Proteccion de conduccion simultanea: Si
Diodos bootstrap integrados: Si
Salida de señal de fallo: Si
Soporte deteccion corriente 3 shunt: Si
Voltaje de aislamiento: 2500 V por 1 minuto
Cumplimiento: Libre de plomo
APLICACIONES
Control de motores trifasicos
Compresores de refrigerador
Compresores de aire acondicionado
Motores principales de lavadoras
Motores de ventiladores
Motores de bombas
Referencia de producto: SCM1245MF
