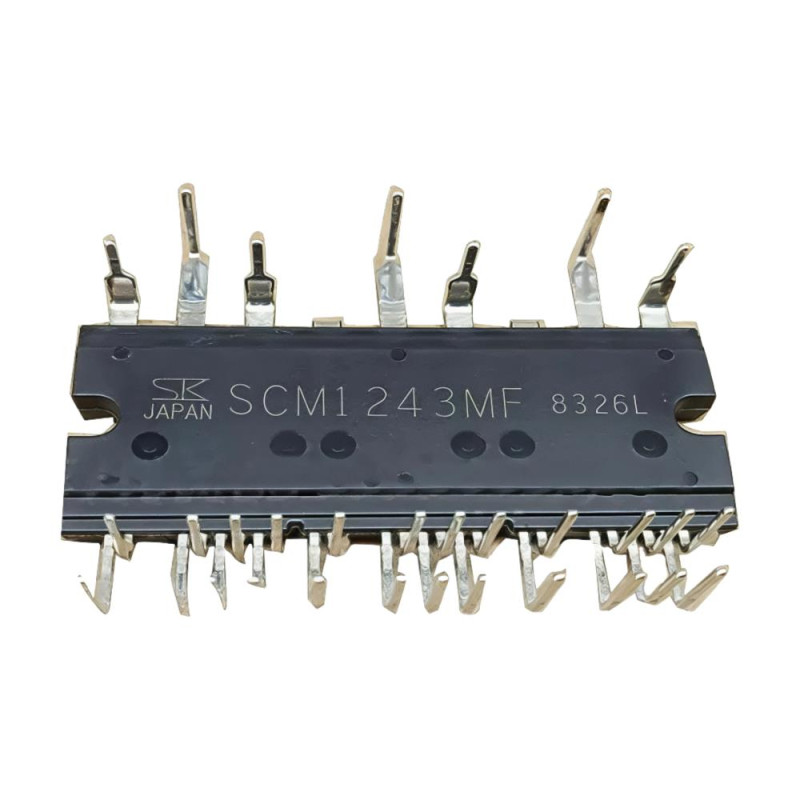

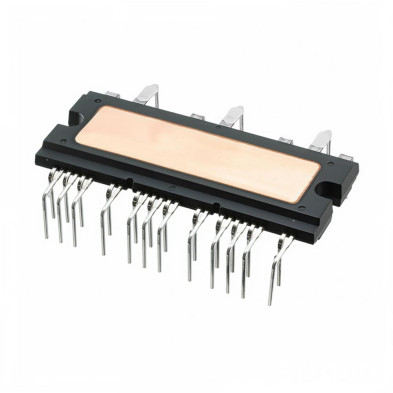

IC DRIVER MOTOR TRIFASICO MODULO SCM1243MF 600V 15A IGBT DIP
El SCM1243MF es un circuito integrado de potencia diseñado para el control eficiente de motores trifasicos en sistemas inverter de media capacidad. Este dispositivo pertenece a la serie SCM1200MF, la cual integra en un solo encapsulado los transistores IGBT, circuitos pre driver y componentes bootstrap necesarios para el control del inversor.
Gracias a su alto nivel de integracion, este IC reduce la cantidad de componentes externos, simplifica el diseño del circuito y mejora la confiabilidad del sistema de control de motores. Soporta sistemas de deteccion de corriente de tres shunt, permitiendo un control preciso del inversor y del funcionamiento del motor.
El SCM1243MF incorpora multiples sistemas de proteccion como bloqueo por bajo voltaje, proteccion contra sobrecorriente, proteccion termica y prevencion de conduccion simultanea, garantizando mayor seguridad y estabilidad en aplicaciones de potencia.
Es ampliamente utilizado en el control de motores de electrodomesticos y equipos industriales como compresores de refrigeradores, aire acondicionado, motores de lavadoras, ventiladores y bombas.
Producto ideal para reparacion electronica, mantenimiento de placas inverter y desarrollo de sistemas de control de motores.
CARACTERISTICAS:
Driver integrado para motor trifasico
Alta integracion con IGBT y pre drivers internos
Compatible con logica CMOS de 3.3V y 5V
Soporte para deteccion de corriente de tres shunt
Diodos bootstrap integrados con resistencia limitadora
Proteccion contra sobrecorriente OCP
Proteccion por bajo voltaje UVLO
Proteccion termica TSD
Prevencion de conduccion simultanea
Salida de señal de falla para diagnostico
Encapsulado DIP33 de facil integracion
Libre de plomo
ESPECIFICACIONES TECNICAS:
Modelo: SCM1243MF
Tipo: Driver de motor trifasico integrado

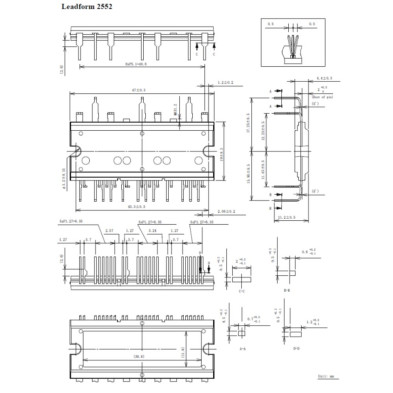

Encapsulado: DIP 33 pines
Voltaje de ruptura: 600 V
Corriente de salida maxima: 15 A
Elemento de salida: IGBT
Caida de tension tipica VCE: 1.70 V
Voltaje logico de entrada: 3.3 V a 5 V
Proteccion UVLO: Si
Proteccion sobrecorriente OCP: Si
Proteccion termica TSD: Si
Proteccion de conduccion simultanea: Si
Diodos bootstrap integrados: Si
Salida de señal de falla: Si
Soporte deteccion corriente 3 shunt: Si
Voltaje de aislamiento: 2500 V por 1 minuto
Cumplimiento: Libre de plomo
APLICACIONES
Control de motores trifasicos
Compresores de refrigeradores
Compresores de aire acondicionado
Motores principales de lavadoras
Motores de ventiladores
Motores de bombas
Referencia de producto: SCM1243MF
