MODULO ESP32-S3 DEVKIT N16R8 DUAL USB-C IPEX ANT EXTER ESP32

La placa de desarrollo ESP32-S3 N16R8 está basada en el módulo ESP32-S3-WROOM-1 y ofrece una solución potente, compacta y flexible para proyectos de Internet de las cosas, automatización, robótica, domótica, control industrial, adquisición de datos y sistemas embebidos.

Integra un procesador Xtensa LX7 de 32 bits y doble núcleo, junto con 16 MB de memoria Flash y 8 MB de PSRAM. Esta capacidad de memoria permite desarrollar aplicaciones complejas, interfaces gráficas, servidores web, procesamiento de datos, control de múltiples periféricos y proyectos que requieren mayor espacio de almacenamiento y memoria de ejecución.

Cuenta con conectividad WiFi de 2.4 GHz y Bluetooth 5 Low Energy, lo que permite desarrollar sensores inalámbricos, dispositivos inteligentes, controles remotos, sistemas de monitoreo, equipos portátiles y soluciones conectadas.

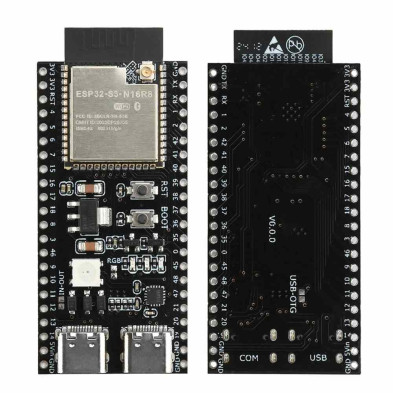

La placa incorpora dos conectores USB Tipo C. Uno está destinado principalmente a la programación y comunicación serial mediante puerto COM, mientras que el segundo permite utilizar la interfaz USB nativa del ESP32-S3, incluyendo funciones USB OTG. Cuando sea necesario, se puede mantener presionado el botón BOOT durante la conexión para activar el modo de descarga y reconocer el puerto de programación.

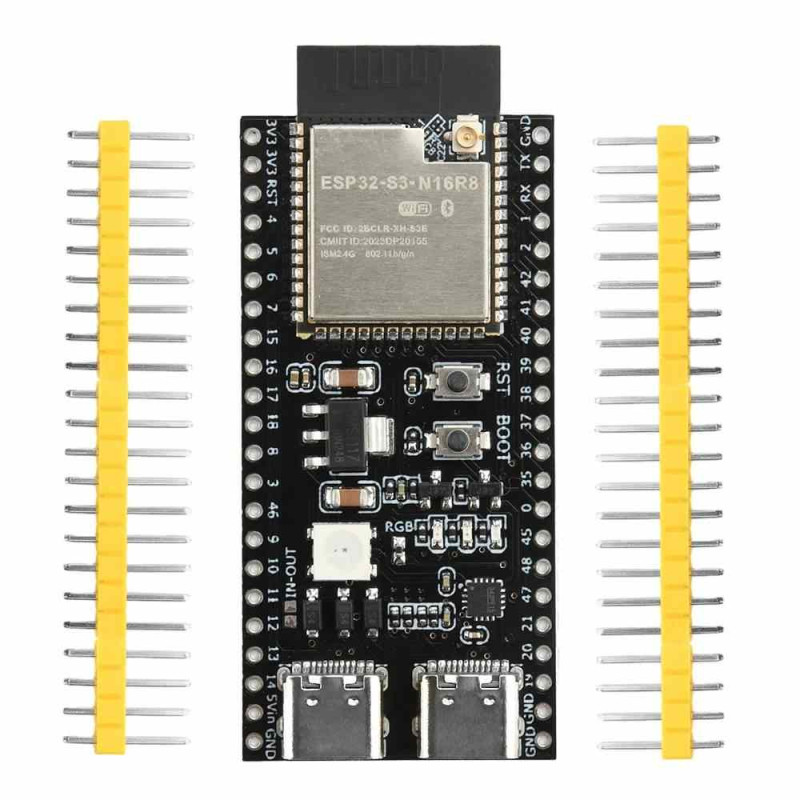

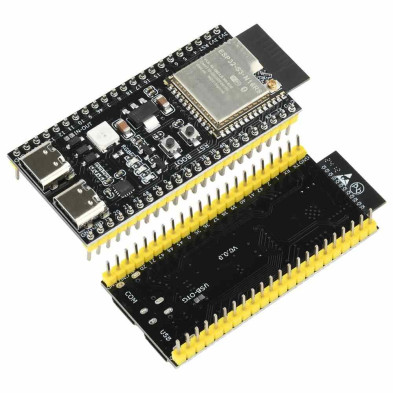

Una de las principales ventajas de este modelo es que incluye dos regletas de pines sueltas, sin soldar a la placa. Esto proporciona mayor flexibilidad de integración, ya que permite decidir la orientación y el método de conexión más conveniente para cada proyecto.

El usuario puede soldar las regletas hacia arriba o hacia abajo, instalar únicamente los pines necesarios, conectar cables directamente, adaptar conectores tipo JST, utilizar otros terminales o integrar la placa directamente sobre una PCB personalizada.

Al no tener las regletas previamente soldadas, la placa puede conservar un perfil más bajo y ser instalada con mayor facilidad dentro de cajas, gabinetes y proyectos compactos. También evita que los pines sobresalgan o interfieran con otros componentes internos.

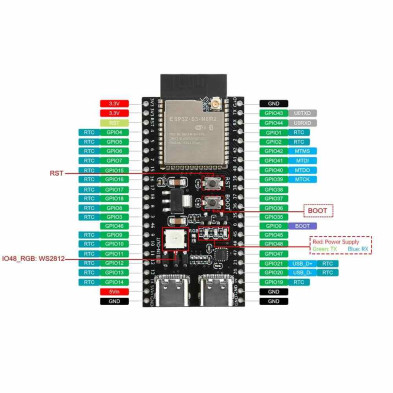

La distribución de los pines corresponde a la utilizada por la ESP32-S3-DevKitC-1. Esto facilita la consulta de diagramas de pines, ejemplos de programación, esquemas de conexión, bibliotecas, tutoriales y documentación técnica existente para este formato.

Esta disposición también simplifica la migración de proyectos y el diseño de placas PCB, bases de expansión o tarjetas personalizadas. Para utilizar bases o accesorios de otros fabricantes, se recomienda comprobar adicionalmente las dimensiones físicas y la separación entre las hileras de pines.

La placa incorpora una antena integrada para WiFi y Bluetooth, además de un conector IPEX para instalar una antena externa. Esta característica es especialmente útil cuando la placa se instala dentro de cajas metálicas, gabinetes cerrados o lugares donde se necesita maximizar el alcance mediante una antena de mayor ganancia o mejores características que la antena integrada.

También dispone de 36 puertos de entrada y salida, interfaces I2C y SPI, botones BOOT y RESET, y un LED RGB direccionable conectado al GPIO48. El programa instalado de fábrica puede encender el LED RGB cuando la placa se conecta a una red WiFi y apagarlo cuando se desconecta.

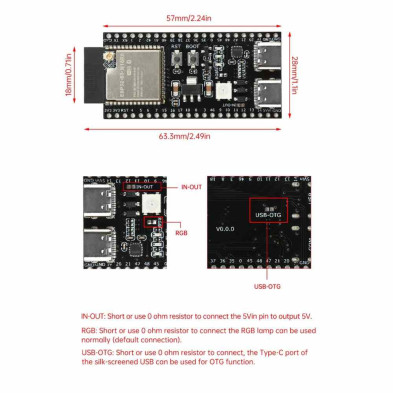

Gracias a su tamaño aproximado de 57 × 28 mm, puede integrarse fácilmente en prototipos, productos terminados, dispositivos portátiles y equipos con espacio limitado.

CARACTERISTICAS:

Microcontrolador ESP32-S3 de alto rendimiento.

Configuración de memoria N16R8.

16 MB de memoria Flash.

8 MB de memoria PSRAM.

Procesador Xtensa LX7 de 32 bits y doble núcleo.

Coprocesador de bajo consumo integrado.

WiFi de 2.4 GHz.

Compatible con WiFi IEEE 802.11 b/g/n.

Velocidad WiFi teórica de hasta 150 Mbps.

Bluetooth 5 Low Energy o BLE.

Potencia de transmisión de hasta 20 dBm, según configuración.

Dos conectores USB Tipo C.

Puerto USB-C para programación y comunicación serial.

Puerto USB-C nativo con funciones USB OTG.

Botones BOOT y RESET integrados.

36 puertos de entrada y salida.

Dos interfaces I2C.

Hasta cuatro interfaces SPI, según la asignación de pines.

LED RGB direccionable conectado al GPIO48.

Antena WiFi y Bluetooth integrada.

Conector IPEX para antena externa.

Permite utilizar antenas externas de mayor ganancia.

Adecuada para instalación dentro de cajas metálicas.

Incluye dos regletas de pines sueltas.

Las regletas no vienen soldadas a la placa.

Permite elegir la orientación de los pines.

Posibilidad de instalar únicamente los pines necesarios.

Permite soldar cables directamente.

Facilita la instalación de conectores tipo JST.

Puede integrarse directamente sobre una PCB personalizada.

Perfil bajo cuando se utiliza sin regletas.

Evita que los pines soldados interfieran dentro de cajas.

Misma disposición de pines de la ESP32-S3-DevKitC-1.

Facilita el acceso a documentación y diagramas existentes.

Simplifica la migración y adaptación de proyectos.

Diseño compacto y ligero.

Ideal para IoT, domótica, automatización y robótica.

Adecuada para prototipos y productos terminados.

ESPECIFICACIONES TECNICAS:

Microcontrolador: ESP32-S3

Módulo: ESP32-S3-WROOM-1

Configuración: N16R8

Arquitectura: Xtensa LX7 de 32 bits

Procesador: Doble núcleo

Coprocesador: Coprocesador de bajo consumo integrado

Memoria Flash: 16 MB

Memoria PSRAM: 8 MB

WiFi: 2.4 GHz

Estándares WiFi: IEEE 802.11 b/g/n

Velocidad máxima teórica: Hasta 150 Mbps

Potencia máxima de transmisión: Hasta 20 dBm, según configuración

Bluetooth: Bluetooth 5 Low Energy

Bluetooth Classic: No compatible

Antena integrada: Sí

Conector de antena externa: IPEX

Aplicación de antena externa: Mejorar cobertura, maximizar alcance o instalar la placa dentro de gabinetes metálicos

Cantidad de GPIO: 36

Interfaces I2C: 2

Interfaces SPI: Hasta 4, según configuración y asignación de pines

LED integrado: RGB direccionable

GPIO del LED RGB: GPIO48

Conectores USB: 2 USB Tipo C

Puerto USB-C principal: Programación y comunicación serial COM

Puerto USB-C nativo: USB OTG y programación USB nativa

Botones integrados: BOOT y RESET

Voltaje de alimentación: 3.3 a 5 V

Nivel lógico de los GPIO: 3.3 V

GPIO tolerantes directamente a 5 V: No

Distribución de pines: Igual a ESP32-S3-DevKitC-1

Presentación de pines: Incluidos sin soldar

Cantidad de regletas: 2

Métodos de conexión: Regletas, cables, terminales, conectores JST adaptados o PCB personalizada

VENTAJAS DE LOS PINES SUELTOS

Permiten decidir la orientación de las regletas.

Facilitan la instalación dentro de cajas compactas.

Reducen la altura total del montaje.

Evitan que los pines sobresalgan o estorben.

Permiten instalar solamente las conexiones necesarias.

Facilitan la conexión directa mediante cables.

Permiten adaptar conectores tipo JST.

Facilitan el montaje sobre una PCB personalizada.

Proporcionan mayor flexibilidad para fabricar productos terminados.

Permiten mantener la placa completamente plana si no se utilizan regletas.

Referencia de producto: ESP32-S3 DEVKITC IPEX
