Módulo receptor mini RF con código de aprendizaje 1527. Funciona con alimentación de 3.6 a 24Vdc. Tamaño reducido para aplicaciones de domótica. La frecuencia de operacipón es de 433 MHz

Aplicaciones:

Interruptor de encendido inalámbrico, zócalo, interruptor de control remoto, módulo receptor,

Control de acceso, automóviles eléctricos, motocicletas, productos antirrobo para automóviles, dispositivos de apertura de puertas remotos, sistema de control de cierres

Seguridad, sistemas de vigilancia, productos de seguridad para el hogar, eléctricos puertas, alarma de alarma, alarma

Controles de habitaciones, puertas de persianas, ventanas, toma de control remoto, control remoto LED, control remoto de audio remoto puertas eléctricas, control remoto de puerta de garaje, control remoto de puertas retráctiles, puertas giratorias remotas, puerta corredera

CARACTERISTICAS:

Acerca del modo de trabajo:

Momentáneo: Presione el botón del control remoto, el relé se conecta, suelte el botón del control remoto, el relé se desconecta.

Alternar: Presione una vez que el botón remoto, el relé se conecta, presione dos veces el botón remoto, el relé se desconecta.

Enclavamiento: Presione el botón del control remoto A, el relé se conecta, presione el botón del control remoto B, el relé se desconecta.

Cómo hacer coincidir el control remoto (transmisor) y el receptor:

Borrar el código:

Presione el botón de aprendizaje de los receptores 8 veces seguidas, la luz parpadea siete veces y luego se apaga. El código será eliminado.

Después de borrar el código, el receptor no será controlado por el control remoto que fue emparejado.

Configuración del modo momentáneo:

Presione la tecla de aprendizaje (en el receptor) una vez, el LED (en el receptor) parpadeará una vez.

Cuando el LED está encendido, presione el botón del control remoto (Quiere que aprenda), el LED (en el Receptor) parpadeará 3 veces y luego se apagará, Aprendiendo para tener éxito.

En este ejemplo, el Pin 1 del transmisor (o Pin2 o Pin3 o Pin4) está en corto al pin negativo del transmisor, lo que equivale a presionar el botón en el control remoto.

Configuración del modo de alternar:

Presione la tecla de aprendizaje (en el receptor) 2 veces, el LED (en el receptor) parpadeará 2 veces.

Cuando el LED está encendido, presione el botón del control remoto (Quiere que aprenda), el LED (en el Receptor) parpadeará 3 veces y luego se apagará, Aprendiendo para tener éxito.

En este ejemplo, el Pin 1 del transmisor (o Pin2 o Pin3 o Pin4) está en corto al pin negativo del transmisor, lo que equivale a presionar el botón en el control remoto.

Configuración del modo de enganche:

Nota: Cuando elige el modo de enclavamiento, para aprender más sobre el control remoto, necesita aprender dos botones diferentes, la primera vez que se aprende es para "ON", la segunda vez que se aprende para "OFF".

Por ejemplo: botón A = ON, botón B = OFF

Presione la tecla de aprendizaje (en el receptor) 3 veces, el LED (en el receptor) parpadeará 3 veces.

Cuando el LED está encendido, presione el botón del control remoto (Quiere que aprenda). Presione el botón del control remoto A, el LED (en el receptor) parpadeará 3 veces. Presione el botón del control remoto B, el LED (en el receptor) parpadeará 3 veces. Después de 3 segundos, el indicador LED se apagará, aprendiendo a tener éxito.

A = ENCENDIDO, B = APAGADO.

En este ejemplo, el Pin 1 del transmisor (o Pin2 o Pin3 o Pin4) está en corto al pin negativo del transmisor, lo que equivale a presionar el botón en el control remoto.

ESPECIFICACIONES TECNICAS:

Carga máxima: 2A

Corriente estática: 3.6 mA ~ 5.5mA

Frecuencia de trabajo: 433 Mhz.

Sensibilidad de recepción: = -107dBm

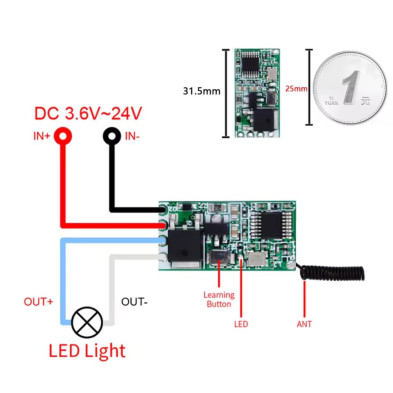

Entrada / Salida: DC3.6V ~ DC24V

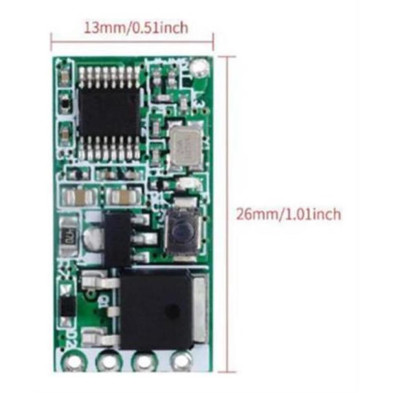

Tamaño: 22,5 mm x 11 mm x 8 mm (largo × ancho × alto)

Formato de codificación de soporte: 1527 código de aprendizaje

Modo de modulación: ASK (superheterodino)

Tamaño de la apariencia: 22.5mmx 11mm x 8mm (largo × ancho × alto)

Número de controles remotos almacenados: = 10

Modo de trabajo: Momentáneo, Conmutador, Modo enclavado

Estilo de aprendizaje: botón de aprendizaje en el receptor

Voltaje de trabajo: DC 3.6V ~ 24V

Referencia de producto: RECEPTOR RF 1527
