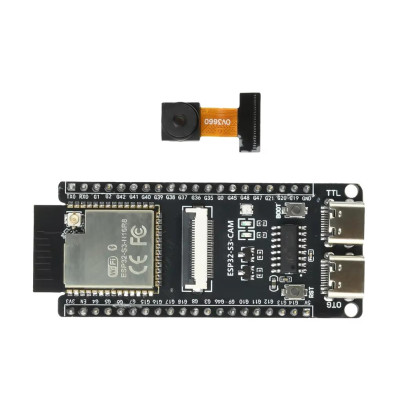

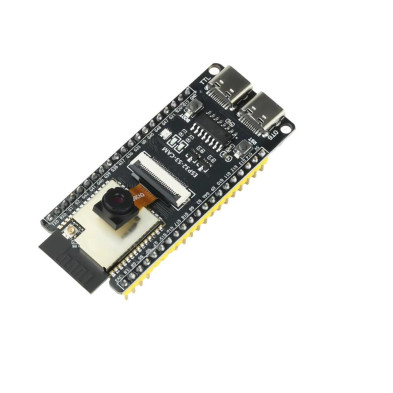

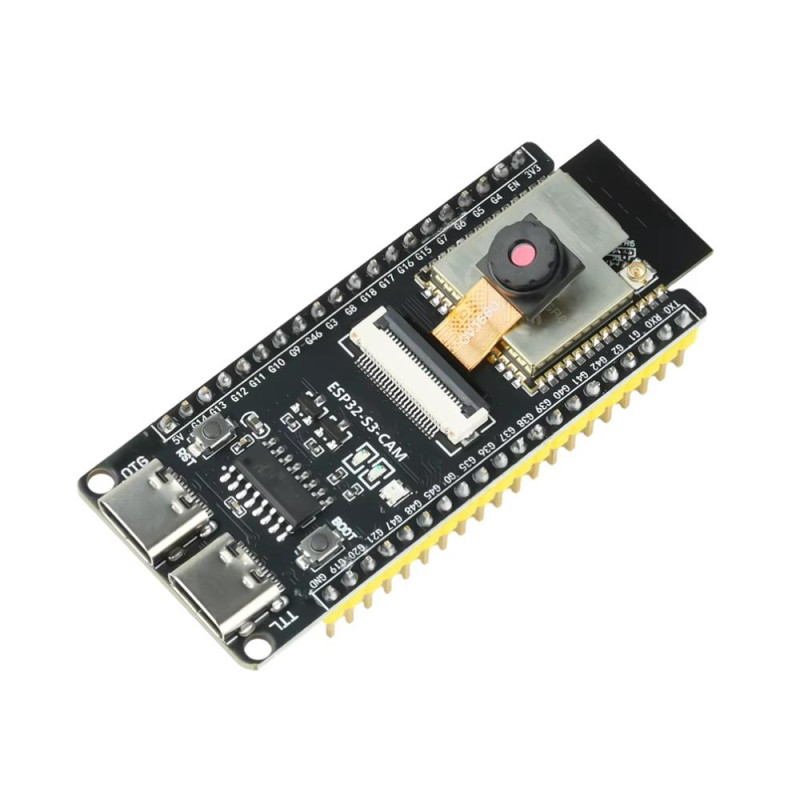

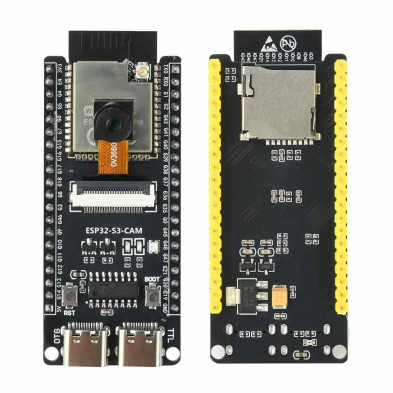

ESP32-S3-CAM ESP32 N16R8 CÁMARA OV3660 ANTENA EXTERNA CH340

La ESP32-S3-CAM es una plataforma de desarrollo de alto rendimiento creada para proyectos que requieren procesamiento de imágenes, comunicación inalámbrica y gran capacidad de procesamiento.

Está equipada con el ESP32-S3-N16R8, un microcontrolador de doble núcleo basado en arquitectura Xtensa LX7 de 32 bits, funcionando hasta 240 MHz, acompañado de 16 MB de memoria Flash y 8 MB de PSRAM, proporcionando suficiente capacidad para aplicaciones exigentes como visión artificial, servidores web con transmisión de video, reconocimiento facial, inteligencia artificial, automatización industrial y dispositivos IoT.

La placa incorpora conectividad WiFi IEEE 802.11 b/g/n y Bluetooth 5.0 Low Energy (BLE) con soporte para Bluetooth Mesh, permitiendo desarrollar dispositivos inalámbricos de bajo consumo con gran alcance y excelente estabilidad.

Una de sus principales ventajas es la incorporación de dos conectores USB Tipo C, uno destinado a programación y comunicación mediante el chip CH340, y otro para funciones USB OTG y alimentación, facilitando el desarrollo sin necesidad de programadores externos.

Como valor agregado, esta versión incluye la cámara OV3660, un sensor CMOS de 3 megapíxeles, superior al clásico OV2640 utilizado en muchas placas ESP32-CAM. La OV3660 permite capturar imágenes con mayor resolución, mejor nivel de detalle y mejor reproducción del color, siendo una excelente opción para aplicaciones de:

Cámaras IP.

Videovigilancia.

Reconocimiento facial.

Detección de objetos.

Lectura de códigos QR.

Machine Learning.

Inteligencia Artificial Edge.

Streaming de video mediante servidor web.

Robots con visión.

Sistemas de monitoreo remoto.

El ESP32-S3 incorpora aceleración para aplicaciones de Inteligencia Artificial gracias a sus instrucciones vectoriales, permitiendo ejecutar modelos TinyML con un rendimiento superior respecto a generaciones anteriores.

Gracias a su bajo consumo energético, amplio soporte por parte de la comunidad y compatibilidad con Arduino IDE, ESP-IDF, PlatformIO y MicroPython, esta tarjeta es una excelente elección tanto para estudiantes como para desarrolladores profesionales.

CARACTERISTICAS:

Basada en el potente ESP32-S3-N16R8.

Procesador Xtensa LX7 de doble núcleo de 32 bits.

Frecuencia de operación hasta 240 MHz.

Memoria Flash integrada de 16 MB.

Memoria PSRAM integrada de 8 MB.

Cámara OV3660 CMOS de 3 Megapíxeles.

Mayor resolución de imagen respecto a la OV2640.

Excelente calidad para captura fotográfica y transmisión de video.

WiFi 2.4 GHz IEEE 802.11 b/g/n.

Bluetooth 5.0 Low Energy (BLE).

Compatible con Bluetooth Mesh.

Antena compartida para WiFi y Bluetooth.

Conversor USB-Serial CH340 integrado.

No requiere programador externo.

Doble puerto USB Tipo C.

Compatible con Arduino IDE.

Compatible con ESP-IDF.

Compatible con PlatformIO.

Compatible con MicroPython.

Excelente estabilidad incluso en ambientes de alta temperatura.

Bajo consumo energético.

Ideal para proyectos de IoT, domótica, visión artificial y Edge AI.

ESPECIFICACIONES TECNICAS:

Especificación Detalle

Microcontrolador ESP32-S3-N16R8

Arquitectura Xtensa LX7 Dual Core de 32 bits

Frecuencia máxima Hasta 240 MHz

Memoria Flash 16 MB

PSRAM 8 MB

Cámara incluida OV3660

Resolución del sensor 3 Megapíxeles (2048 × 1536)

Tipo de sensor CMOS

Interfaz de cámara DVP paralelo

WiFi IEEE 802.11 b/g/n

Banda WiFi 2.4 GHz

Ancho de banda WiFi 20 / 40 MHz

Velocidad WiFi Hasta 150 Mbps (1T1R)

Bluetooth Bluetooth 5.0 LE

Bluetooth Mesh Sí

PHY Bluetooth 125 Kbps, 500 Kbps, 1 Mbps y 2 Mbps

Potencia RF Hasta 20 dBm

USB-Serial CH340 integrado

Conectores USB 2 × USB Tipo C

Alimentación 5 V mediante USB Tipo C

Programación USB directo

Compatibilidad Arduino IDE, ESP-IDF, PlatformIO, MicroPython

Dimensiones PCB 62.6 × 28.3 mm

Información de la cámara OV3660

La OV3660 es un sensor de imagen CMOS de 3 megapíxeles, ampliamente utilizado en dispositivos embebidos por ofrecer una excelente relación entre calidad de imagen, velocidad y bajo consumo energético.

Ventajas frente a la OV2640

Resolución de 3 MP, superior a los 2 MP de la OV2640.

Mayor nivel de detalle en fotografías.

Mejor reproducción de colores.

Mejor rendimiento para aplicaciones de visión artificial.

Mayor precisión para reconocimiento de objetos y códigos QR.

Excelente desempeño en streaming de video y captura de imágenes para IA.

Resoluciones soportadas (según configuración)

2048 × 1536 (QXGA)

1600 × 1200 (UXGA)

1280 × 1024 (SXGA)

1024 × 768 (XGA)

800 × 600 (SVGA)

640 × 480 (VGA)

320 × 240 (QVGA)

Aplicaciones

Cámaras IP WiFi.

Servidores web con transmisión de video.

Reconocimiento facial.

Inteligencia Artificial (TinyML).

Edge AI.

Detección de objetos.

Lectura de códigos QR.

Automatización industrial.

Robótica.

Domótica.

Sistemas de monitoreo remoto.

Control de acceso mediante reconocimiento de imagen.

Proyectos educativos y de investigación.

Internet de las Cosas (IoT).

Contenido del paquete

1 × Tarjeta de desarrollo ESP32-S3-CAM.

1 × Cámara OV3660 de 3 MP.

Referencia de producto: ESP32-S3-CAM
