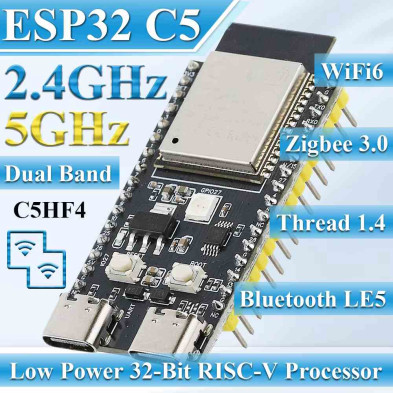

La ESP32-C5-DevKitC-1 N4R2 es una placa de desarrollo basada en el módulo ESP32-C5-WROOM-1, diseñada para crear aplicaciones modernas de Internet de las cosas, domótica, automatización, monitoreo, control inalámbrico y dispositivos inteligentes.
Su principal ventaja es la conectividad WiFi 6 de doble banda, compatible con redes de 2.4 GHz y 5 GHz. Esto permite utilizar la banda de 2.4 GHz cuando se necesita mayor compatibilidad o cobertura, y la banda de 5 GHz cuando se busca menor congestión, menor interferencia y una conexión de baja latencia. El ESP32-C5 admite velocidades inalámbricas teóricas de hasta 150 Mbps y tecnologías de WiFi 6 como OFDMA, MU-MIMO y Target Wake Time o TWT.
Además de WiFi, integra Bluetooth Low Energy, Zigbee 3.0 y Thread 1.4 mediante su radio IEEE 802.15.4. Esta combinación permite desarrollar dispositivos para redes domésticas inteligentes, sensores de bajo consumo, iluminación conectada, automatización de edificios y productos compatibles con ecosistemas modernos de IoT.
La configuración comercial N4R2 incorpora 4 MB de memoria Flash y 2 MB de PSRAM, ofreciendo espacio para almacenar el firmware y memoria adicional para aplicaciones que manejan comunicaciones inalámbricas, buffers, interfaces, sensores o múltiples tareas.
En su interior utiliza un procesador principal RISC-V de 32 bits que puede funcionar hasta 240 MHz. También integra un procesador RISC-V de bajo consumo, capaz de supervisar periféricos o determinadas condiciones mientras el procesador principal permanece desactivado. Esta arquitectura resulta especialmente útil para sensores, equipos portátiles y dispositivos alimentados por batería.

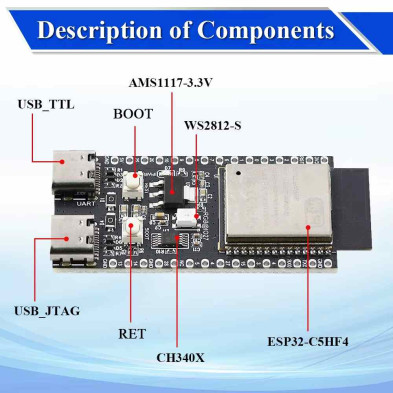

La placa dispone de dos conectores USB Tipo C. Uno se conecta directamente a la interfaz USB del ESP32-C5 y permite alimentación, programación, comunicación mediante protocolos USB y depuración JTAG. Este puerto funciona como USB 2.0 Full Speed, con una velocidad máxima de 12 Mbps. El segundo USB-C utiliza el puente USB a UART integrado para alimentación, programación y comunicación serial, con una velocidad de transferencia de hasta 3 Mbps.

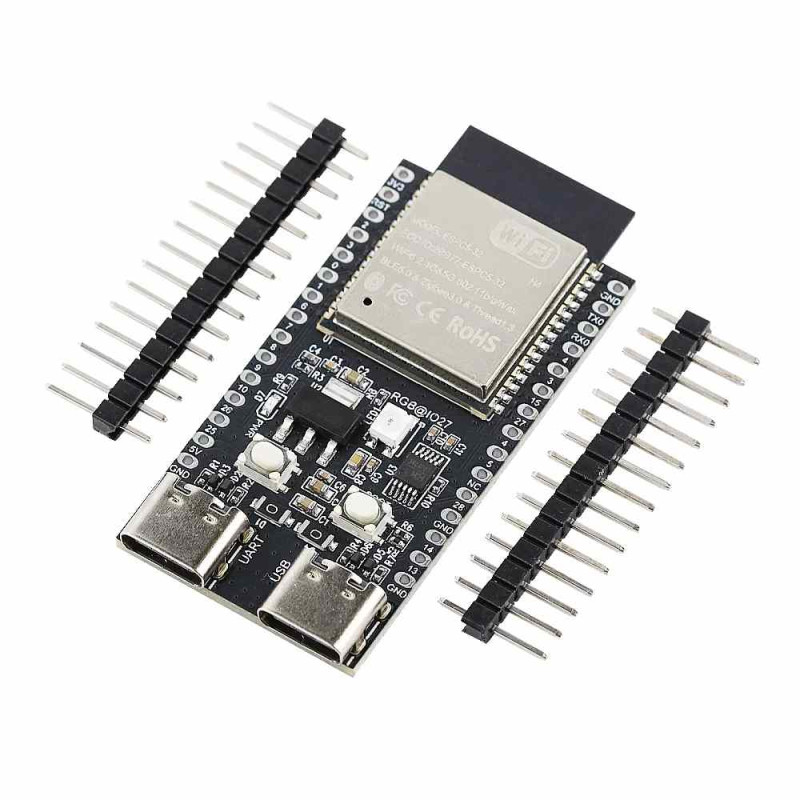

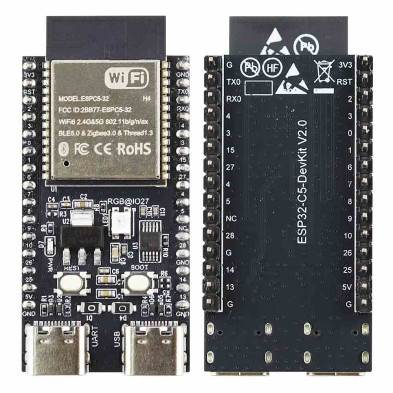

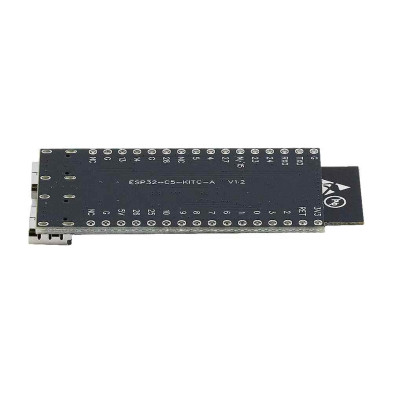

La mayoría de los GPIO disponibles se encuentran conectados a las dos hileras laterales de pines, facilitando el uso de cables jumper, protoboard, sensores, pantallas, relés, módulos de comunicación y placas de expansión. También incorpora botones BOOT y RESET, indicador de alimentación, LED RGB direccionable conectado al GPIO27 y un jumper J5 para realizar mediciones de consumo del módulo.
Gracias a la combinación de WiFi 6 de doble banda, Bluetooth LE, Zigbee 3.0 y Thread 1.4, esta placa puede utilizarse en aplicaciones como:
Dispositivos de domótica y hogares inteligentes.
Sensores inalámbricos de bajo consumo.
Iluminación inteligente mediante Zigbee.
Dispositivos y nodos de red Thread.
Productos compatibles con arquitecturas Matter.
Automatización industrial y de edificios.
Sistemas de monitoreo remoto.
Equipos conectados a redes WiFi de 5 GHz.
Aplicaciones en entornos con alta congestión en 2.4 GHz.
Dispositivos Bluetooth Low Energy.
Registradores de datos.
Agricultura inteligente.
Equipos portátiles alimentados por batería.
Robótica y sistemas de control.
Terminales, equipos POS y electrónica de consumo.
Prototipos y productos IoT multiprotocolo.
Su diseño compacto permite instalarla en proyectos con espacio limitado, utilizarla en protoboard o integrarla en placas electrónicas personalizadas. Es adecuada para desarrolladores, estudiantes, técnicos, integradores y fabricantes de dispositivos conectados.
CARACTERISTICAS:
Placa de desarrollo basada en ESP32-C5.
Configuración comercial N4R2.
4 MB de memoria Flash.
2 MB de memoria PSRAM.
Procesador principal RISC-V de 32 bits.
Frecuencia de procesamiento de hasta 240 MHz.
Procesador RISC-V adicional de bajo consumo.
Arquitectura optimizada para dispositivos IoT.
WiFi 6 de doble banda.
Compatible con redes WiFi de 2.4 GHz.
Compatible con redes WiFi de 5 GHz.
Compatibilidad con IEEE 802.11 a/b/g/n/ac/ax.
Velocidad WiFi teórica de hasta 150 Mbps.
Tecnología OFDMA de subida y bajada.
Compatibilidad con MU-MIMO de bajada.
Función Beamformee para mejorar la calidad de la señal.
Tecnología Target Wake Time para optimizar el consumo.
Bluetooth Low Energy.
Bluetooth Mesh.
Compatible con roles Central y Peripheral.
Compatible con roles Broadcaster y Observer.
Radio IEEE 802.15.4 integrada.
Compatible con Zigbee 3.0.
Compatible con Thread 1.4.
Velocidad IEEE 802.15.4 de hasta 250 Kbps.
Adecuada para proyectos Matter mediante WiFi o Thread.
Dos conectores USB Tipo C.
Puerto USB nativo del ESP32-C5.
USB 2.0 Full Speed de hasta 12 Mbps.
Programación y depuración mediante USB Serial/JTAG.
Puerto USB-C con puente USB a UART.
Comunicación USB a UART de hasta 3 Mbps.
Botón BOOT integrado.
Botón RESET integrado.
LED indicador de alimentación.
LED RGB direccionable conectado al GPIO27.
Jumper J5 para medición de consumo.
Regulador de alimentación de 5 V a 3.3 V.
La mayoría de los GPIO disponibles están expuestos.
Dos hileras laterales de conexiones.
Compatible con cables jumper y protoboard.
Interfaces UART.
Interfaces SPI.
Interfaces I2C.
Interfaz I2S.
Controlador CAN FD.
PWM para motores.
PWM para iluminación LED.
Entradas ADC.
Sensor de temperatura interno.
Controlador USB Serial/JTAG.
Funciones de seguridad por hardware.
Bajo consumo en modos de suspensión.
Antena PCB integrada.
Diseño compacto y ligero.
Adecuada para desarrollo y prototipado.
ESPECIFICACIONES TECNICAS:
Tipo de producto: Placa de desarrollo
Modelo: ESP32-C5-DevKitC-1
Marca o proveedor comercial: AITEWIN ROBOT
Módulo principal: ESP32-C5-WROOM-1
Configuración comercial: N4R2
Procesamiento
Arquitectura: RISC-V de 32 bits
Procesador principal: RISC-V de un núcleo
Frecuencia máxima: Hasta 240 MHz
Procesador de bajo consumo: RISC-V LP integrado
Memoria ROM interna: 320 KB
Memoria SRAM interna: 384 KB de HP SRAM
Memoria SRAM de bajo consumo: 16 KB de LP SRAM
Memoria externa
Memoria Flash declarada: 4 MB
Memoria PSRAM declarada: 2 MB
Observación: La configuración N4R2 debe verificarse mediante el marcado del módulo recibido.
WiFi
Tecnología: WiFi 6
Bandas compatibles: 2.4 GHz y 5 GHz
Configuración de radio: 1T1R
Estándares: IEEE 802.11 a/b/g/n/ac/ax
Velocidad máxima teórica: Hasta 150 Mbps
Ancho de canal en 802.11ax: 20 MHz
Ancho de canal en 802.11ac: 20 MHz
Ancho de canal en 802.11 b/g/n: 20 o 40 MHz
Funciones WiFi 6: OFDMA, MU-MIMO, Beamformee, reutilización espacial y TWT
Modos compatibles: Station, SoftAP y Station + SoftAP
Bluetooth
Tecnología: Bluetooth Low Energy
Identificación comercial: Bluetooth 5 LE
Velocidades BLE: 125 Kbps, 500 Kbps, 1 Mbps y 2 Mbps
Bluetooth Mesh: Compatible
Roles: Central, Peripheral, Broadcaster y Observer
Bluetooth Classic: No compatible
Zigbee y Thread
Radio: IEEE 802.15.4-2015
Frecuencia: 2.4 GHz
Modulación: OQPSK
Velocidad: 250 Kbps
Zigbee: Zigbee 3.0
Thread: Thread 1.4
USB
Cantidad de conectores USB: 2
Tipo de conectores: USB Tipo C
Puerto USB-C nativo:
Alimentación.
Programación.
Comunicación USB.
USB Serial/JTAG.
Velocidad USB 2.0 Full Speed de hasta 12 Mbps.
No compatible con USB High Speed de 480 Mbps.
Puerto USB-C a UART:
Alimentación.
Programación.
Comunicación serial.
Puente USB a UART integrado.
Velocidad de transferencia de hasta 3 Mbps.
Entradas, salidas y periféricos
GPIO del chip: Hasta 29 GPIO programables
GPIO del módulo: Hasta 22, dependiendo de la memoria y configuración
GPIO en la placa: La mayoría de los GPIO disponibles están expuestos en los encabezados laterales
Distribución: Dos hileras de 16 posiciones
Periféricos compatibles:
UART.
SPI.
I2C.
I2S.
USB Serial/JTAG.
CAN FD.
SDIO Slave.
ADC.
PWM para LED.
PWM para motores.
Contador de pulsos.
RMT.
Interfaz paralela.
Sensor de temperatura.
Comparador analógico.
Temporizadores.
Watchdog.
Nota sobre GPIO15: En configuraciones con PSRAM SPI, este pin puede estar reservado como SPICS1 y no encontrarse disponible como GPIO externo.
Elementos integrados en la placa
LED RGB: Direccionable
GPIO del LED RGB: GPIO27
LED de alimentación: Sí
Botón de arranque: BOOT
Botón de reinicio: RESET
Puente para medición de corriente: J5
Puente USB a UART: Integrado
Regulador: 5 V a 3.3 V
Antena: Antena PCB integrada
Alimentación
Alimentación mediante USB-C: 5 V
Alimentación mediante pin 5V: 5 V
Tensión de funcionamiento del módulo: 3.3 V
Nivel lógico de los GPIO: 3.3 V
GPIO tolerantes directamente a 5 V: No
Consumo energético del módulo
Light-sleep típico: 0.25 mA o 0.06 mA, según configuración
Deep-sleep típico: 0.012 mA
Apagado mediante CHIP_PU: 0.002 mA
Los valores anteriores corresponden al módulo y no necesariamente al consumo total de la placa, ya que el regulador, el puente USB a UART, los LED y otros componentes también consumen energía.
Referencia de producto: ESP32-C5-DEVKITC-1 N4
