¿Necesitas controlar cargas de alto consumo de forma eficiente y segura? Este módulo Mosfet de estado sólido es la solución ideal. Diseñado para manejar cargas pesadas en corriente directa, ofrece un rendimiento excepcional en un tamaño compacto.

.

Puedes usarlo como interruptor electrónico para encender o apagar motores, lámparas, resistencias u otros dispositivos de corriente continua, sin necesidad de relés mecánicos. Solo conecta y controla con una señal de voltaje PWM o lógica. Es práctico, silencioso y confiable.

.

La mayor ventaja frente a otros módulos del mercado es su capacidad para soportar picos de corriente extremadamente altos sin perder eficiencia ni comprometer la seguridad. Además, su diseño mini lo hace perfecto para proyectos donde el espacio importa.

.

CARACTERISTICAS:

Control de cargas de alto consumo en DC

Tamaño compacto y fácil de integrar

Compatible con señal PWM o lógica

Respuesta rápida y sin ruidos mecánicos

Alta eficiencia energética

.

APLICACIONES

Control de motores DC en robots o maquinaria

Encendido electrónico de luces LED de alta potencia

Regulación de velocidad en ventiladores o bombas

Automatización de sistemas solares o baterías

Electrónica DIY y proyectos de automatización industrial

.

ESPECIFICACIONES TECNICAS:

Voltaje de trabajo: 5 a 18V DC (Voltaje de activación)

Transistor: 5N04N010

Modo de control: señal PWM o nivel lógico

Corriente Pico 200A, continuo 100 a 150A, soporta 40V (voltaje de la carga) (prestar atención al calentamiento para altas corrientes)

Tipo de transistor: Mosfet de canal N

.

NOTAS

Selecciona el modelo adecuado según la carga que deseas controlar

Asegúrate de una buena ventilación o disipador para corrientes altas

Producto de ensamblaje DIY, no incluye cableado ni conectores

El color del pcb puede diferir del mostrado en la imagen, puede ser negro, azul o verde.

.

INSTRUCCIONES DE USO

Conecta la carga a la salida del módulo

Alimenta el módulo con la fuente correspondiente

Aplica la señal de control PWM o lógica al pin de activación

Verifica el funcionamiento y mide la temperatura en cargas exigentes

.

LA COMPRA INCLUYE

1 módulo Mosfet 200A

.

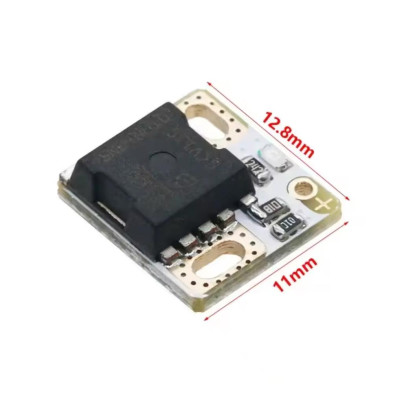

Referencia de producto: MINI HIGH POWER MOS SWITCH 200A

ENLACES DE INTERES

Puede descargar la hoja de datos o datasheet AQUI.
