El IGBT IHW20N135R5 es un transistor de potencia diseñado con tecnología TrenchStop, que ofrece alta eficiencia y confiabilidad en aplicaciones de conmutación suave. Con una capacidad de 1350V y 20A, es ideal para sistemas de alta potencia y operación estable en temperaturas de hasta 175°C.

.

Si buscas un componente robusto para circuitos de inducción, convertidores resonantes o inversores de microondas, este IGBT con diodo de cuerpo monolítico garantiza un rendimiento superior y bajas pérdidas de conducción. Su diseño optimizado permite reducir el ruido electromagnético y mejorar la estabilidad térmica.

.

A diferencia de otros IGBT, este modelo ofrece menor VCEsat, lo que se traduce en menor disipación de energía y mayor eficiencia en aplicaciones de conmutación de alta frecuencia. Además, su capacidad de conmutación en paralelo facilita la escalabilidad de potencia en sistemas más exigentes.

.

CARACTERISTICAS:

Alta tensión de 1350V para mayor confiabilidad

Corriente de 20A a 100°C con disipación eficiente

Tecnología TrenchStop para baja saturación y alta estabilidad térmica

Diodo monolítico integrado para conducción inversa suave

Baja generación de EMI, ideal para aplicaciones de conmutación rápida

Compatible con configuraciones en paralelo sin problemas de estabilidad

.

APLICACIONES

Cocinas de inducción y hornos microondas con inversores

Convertidores resonantes y sistemas de conmutación suave

Equipos de potencia industrial con alta eficiencia energética

Fuentes de alimentación conmutadas y reguladores de alto voltaje

.

ESPECIFICACIONES TECNICAS:

Voltaje de ruptura (VCE): 1350V

Corriente máxima (IC): 40A (a 25°C) 20A (a 100°C)

Caída de tensión de saturación (VCEsat): 1.65V

Temperatura máxima de unión: 175°C

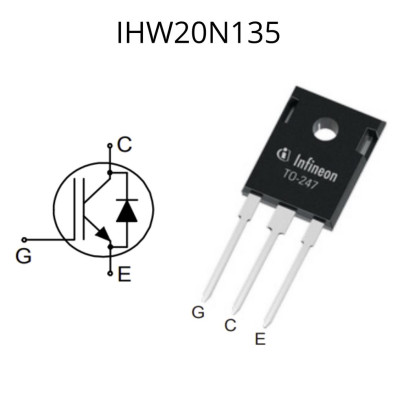

Encapsulado: TO-247-3

Tecnología: TrenchStop con diodo monolítico

.

NOTAS

Producto libre de plomo y conforme a RoHS

Diseñado para aplicaciones de conmutación suave

No incluye disipador de calor, se recomienda su uso para cargas altas

.

LA COMPRA INCLUYE

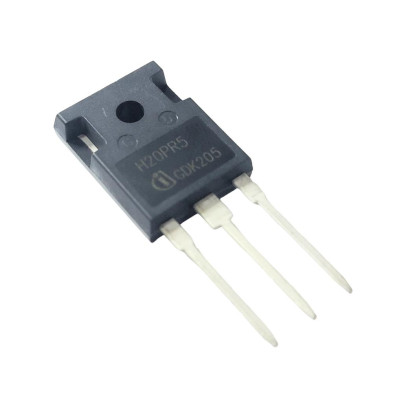

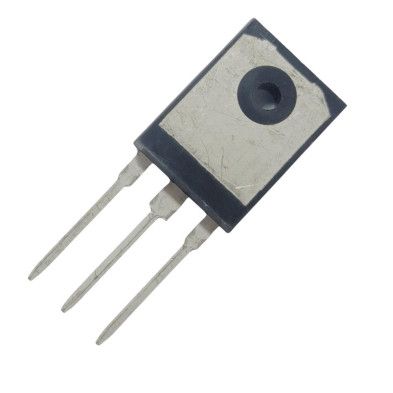

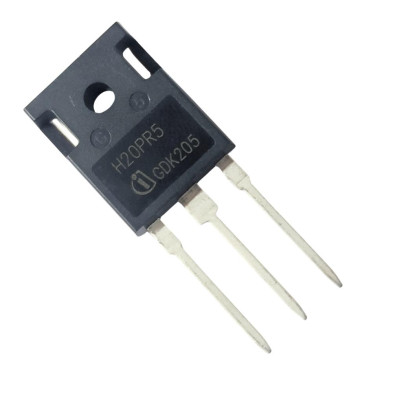

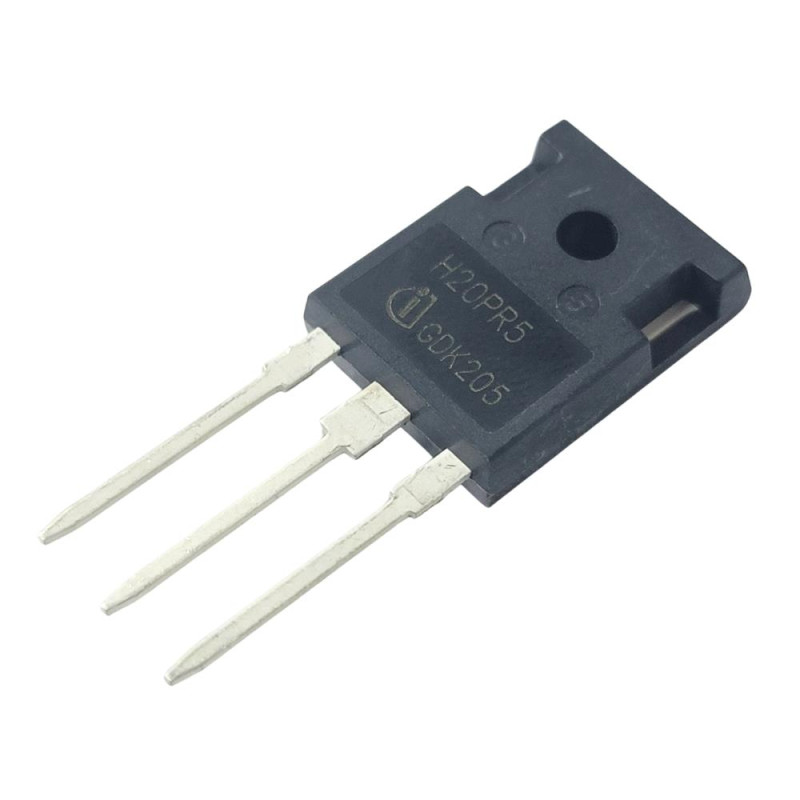

1x Transistor IGBT IHW20N135R5 1350V 20A TO-247

.

Referencia de producto: IHW20N135 H20PR5

ENLACES DE INTERES

Puede descargar la hoja de datos o datasheet AQUI.
