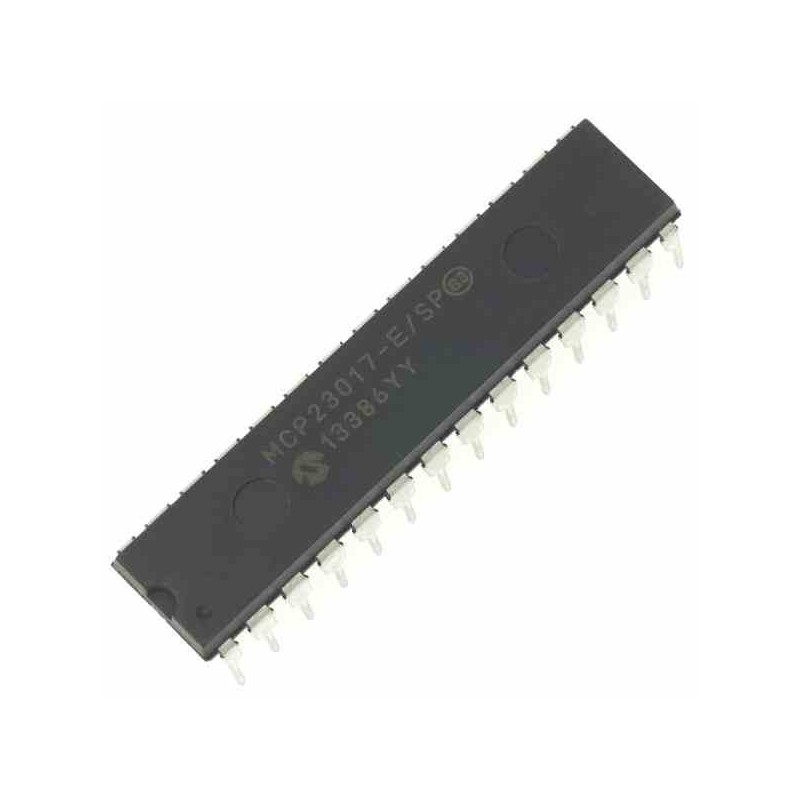

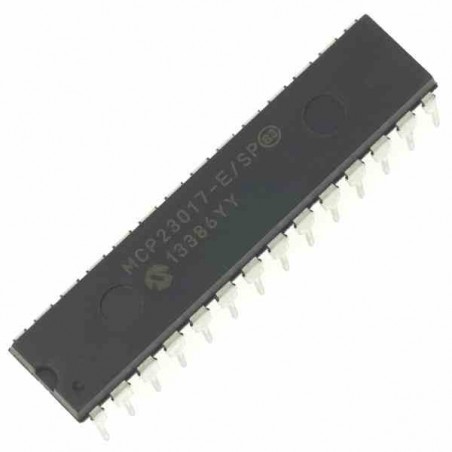

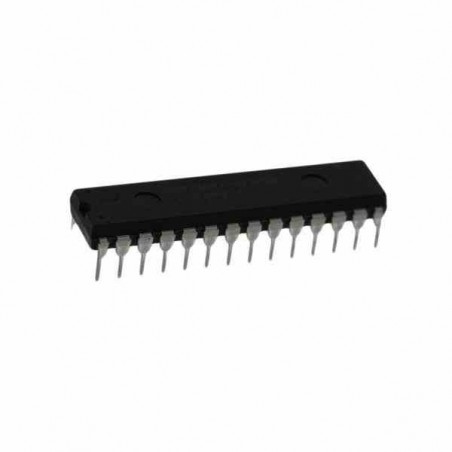

La familia de dispositivos MCP23017 / MCP23S17 (MCP23X17) proporciona una expansión de E / S paralela de propósito general de 16 bits para bus I2C o aplicaciones SPI. Los dos dispositivos solo se diferencian en la interfaz en serie:

• MCP23017 - Interfaz I2C

El MCP23X17 consta de múltiples registros de configuración de 8 bits para la entrada, salida y selección de polaridad. El maestro del sistema puede habilitar las E / S como entradas o salidas escribiendo los bits de configuración de E / S (IODIRA / B). Los datos para cada entrada o salida se guardan en el registro de entrada o salida correspondiente. La polaridad del registro del puerto de entrada se puede invertir con el registro de inversión de polaridad. Todos los registros pueden ser leídos por el maestro del sistema.

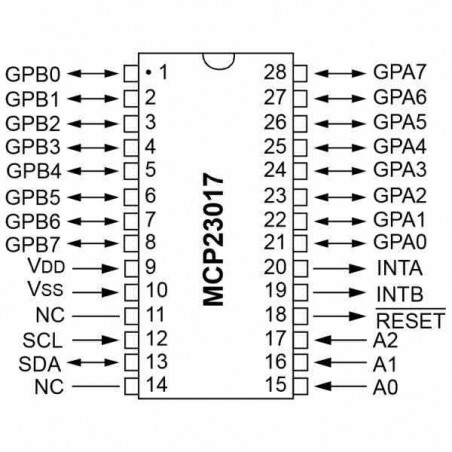

El puerto de E / S de 16 bits consiste funcionalmente en dos puertos de 8 bits (PORTA y PORTB). El MCP23X17 se puede configurar para operar en los modos de 8 bits o 16 bits a través de IOCON.BANK. Hay dos pines de interrupción, INTA e INTB, que se pueden asociar con sus respectivos puertos, o se pueden ordenar de forma lógica OR de forma que ambos pines se activarán si cualquiera de los puertos provoca una interrupción. La salida de interrupción puede configurarse para activarse en dos condiciones (mutuamente excluyentes):

1. Cuando cualquier estado de entrada difiere de su estado de registro del puerto de entrada correspondiente. Esto se usa para indicar al maestro del sistema que un estado de entrada ha cambiado.

2. Cuando un estado de entrada difiere de un valor de registro preconfigurado (registro DEFVAL).

El registro de Captura de interrupción captura los valores de puerto en el momento de la interrupción, con lo que se guarda la condición que provocó la interrupción. El reinicio de encendido (POR) configura los registros a sus valores predeterminados e inicializa la máquina de estado del dispositivo. Los pines de dirección del hardware se utilizan para determinar la dirección del dispositivo.

Características adicionales

Expansor de puerto de entrada / salida de 16 bits con salida de interrupción

Conectable en cascada para hasta 8 dispositivos en un bus

Capacidad de sumidero / fuente de 25mA por E / S

Admite modos compatibles con 100kHz, 400kHz y 1.7MHz I 2 C ™

ESPECIFICACIONES TECNICAS:

Referencia de producto: MCP23017

ENLACES DE INTERES

Puede descargar la hoja de datos o datasheet AQUI.
