El BQ24193 es un circuito integrado altamente integrado diseñado para la gestion de carga de baterias Li Ion y Li Polymer de una sola celda en dispositivos portatiles como tablets, equipos moviles y sistemas electronicos alimentados por bateria.
Este controlador de carga utiliza una arquitectura conmutada de alta eficiencia que permite optimizar el proceso de carga, reducir el tiempo necesario para cargar la bateria y mejorar la eficiencia energetica durante la descarga del sistema.

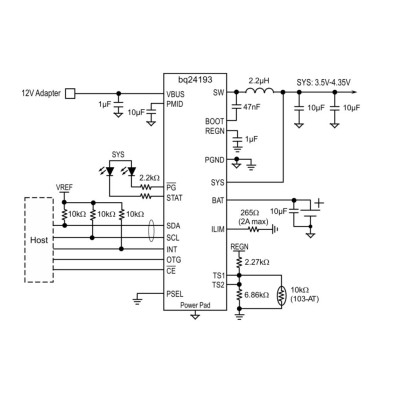

El dispositivo integra gestion de ruta de alimentacion (Power Path Management), lo que permite alimentar el sistema directamente desde la fuente de entrada mientras se carga la bateria. Esta caracteristica asegura que el dispositivo pueda funcionar incluso si la bateria esta completamente descargada o no esta conectada.
El BQ24193 admite multiples fuentes de entrada como puertos USB, cargadores USB y adaptadores DC de mayor potencia. Es compatible con especificaciones USB 2.0 y USB 3.0, permitiendo regulacion de corriente y voltaje de entrada.
El circuito integrado tambien incluye comunicacion I2C que permite configurar parametros de carga, monitorear el estado del sistema y controlar el proceso de carga desde un microcontrolador o procesador host.
Incorpora diversas funciones de seguridad como monitoreo de temperatura de la bateria, proteccion contra sobrecorriente, proteccion contra sobrevoltaje y control termico para garantizar una operacion segura y confiable.

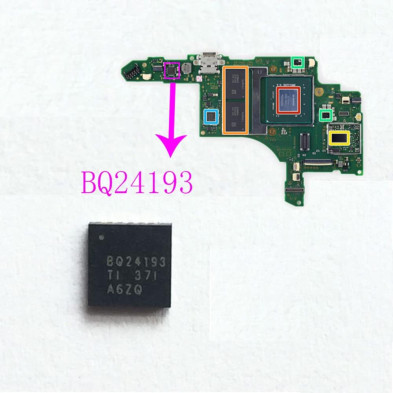

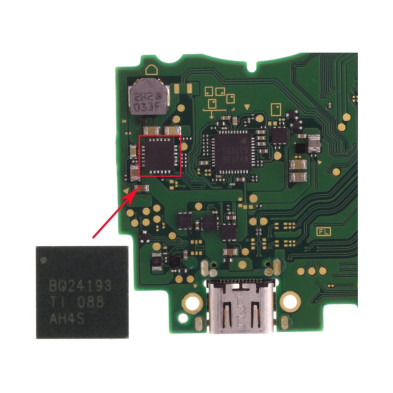

Gracias a su alta integracion y eficiencia, el BQ24193 es ampliamente utilizado en tablets, dispositivos portatiles, sistemas embebidos, power banks y equipos electronicos alimentados por bateria.
CARACTERISTICAS:
Cargador conmutado de alta eficiencia para baterias Li Ion
Soporta baterias de una celda Li Ion o Li Polymer
Corriente de carga de hasta 4.5 A
Interfaz de comunicacion I2C para configuracion y monitoreo
Gestion inteligente de ruta de alimentacion Power Path
Compatible con puertos USB y adaptadores DC
Funcion USB OTG con salida de 5V
Soporte para deteccion USB Battery Charger 1.2
Proteccion contra sobrecorriente y sobrevoltaje
Control de temperatura de bateria compatible con JEITA
Salida de estado de carga y señal de fallo
Alta eficiencia energetica en modo carga y descarga
ESPECIFICACIONES TECNICAS:
Modelo: BQ24193
Tipo: Controlador de carga de bateria
Quimica de bateria: Li Ion / Li Polymer
Numero de celdas: 1 celda
Corriente de carga maxima: 4.5 A
Voltaje de entrada minimo: 3.9 V
Voltaje de entrada maximo: 17 V
Voltaje maximo absoluto de entrada: 22 V
Voltaje de carga de bateria: 3.5 V a 4.4 V
Topologia de control: Convertidor Buck conmutado
Interfaz de control: I2C
Frecuencia de conmutacion: 1.5 MHz
Voltaje OTG: 5 V
Corriente OTG maxima: 1.3 A
Rango de temperatura de operacion: -40 a 85 grados C

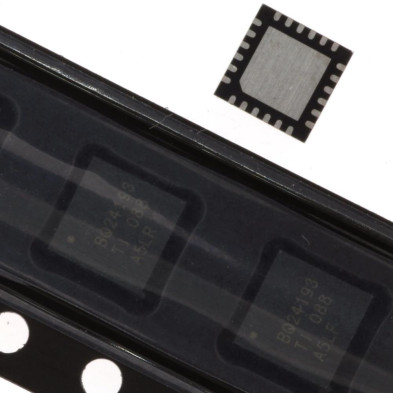

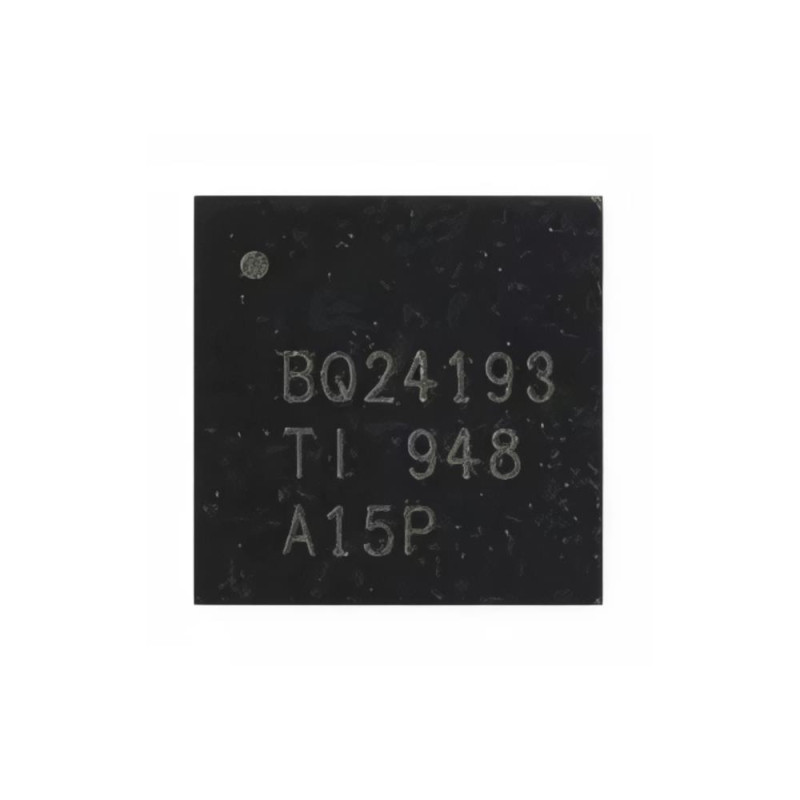

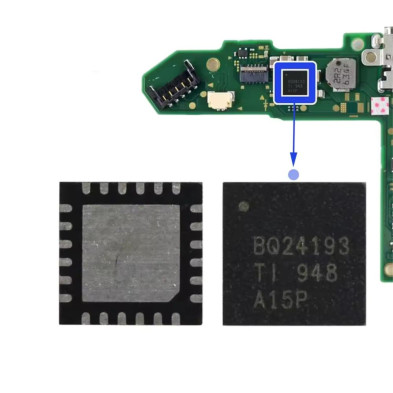

Encapsulado: VQFN 24 pines
Dimensiones del encapsulado: 4 mm x 4 mm
APLICACIONES
Tablets y dispositivos moviles
Equipos electronicos portatiles
Power banks y sistemas de bateria
Dispositivos IoT alimentados por bateria
Equipos embebidos
Sistemas de gestion de energia portatil
Referencia de producto: BQ24193
