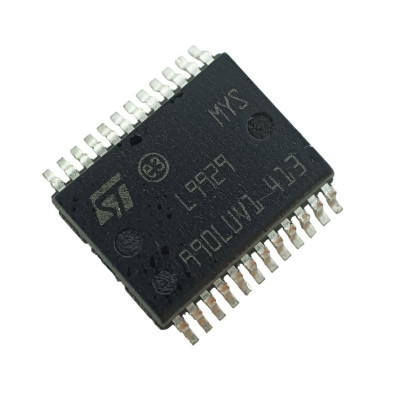

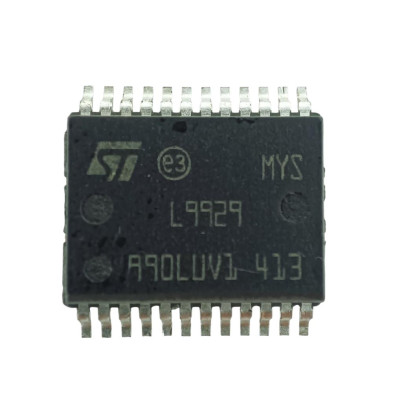

L9929 L9929XP SSOP-24 CIRCUITO INTEGRADO AUTOMOTRIZ PUENTE H

El L9929XP es un driver H-Bridge inteligente controlado mediante interfaz SPI, especialmente diseñado para controlar motores DC y paso a paso en entornos automotrices exigentes y aplicaciones de seguridad crítica. Su robusto diseño lo hace ideal para operar bajo condiciones extremas de temperatura, ruido eléctrico y carga dinámica.

Este circuito es ampliamente utilizado en ECU’s (Unidades de Control Electrónico), módulos de confort y sistemas de actuación automotrices como aceleradores electrónicos, actuadores de aire acondicionado, cierre centralizado, espejos y ventanas eléctricas.

Gracias a su arquitectura avanzada, el L9929XP ofrece diagnóstico por SPI, múltiples protecciones integradas, y la capacidad de operar con cargas de hasta 5A continuos y picos de hasta 10.6A, lo que lo convierte en una solución confiable y eficiente para sistemas de control de movimiento automotriz.

CARACTERISTICAS:

Características Principales

Control por SPI de alta precisión

Manejo de motores DC y paso a paso

Protección integrada contra:

Sobrecalentamiento

Cortocircuito

Bajo voltaje (Undervoltage Lockout)

Salidas con modo tristate en caso de fallos

Diodos de rueda libre integrados con conducción activa para mejor eficiencia

Entradas lógicas TTL/CMOS compatibles

Comunicación y diagnóstico por SPI o bandera de estado configurable

Apto para aplicaciones automotrices críticas

ESPECIFICACIONES TECNICAS:

Voltaje de operación (VS): 5V a 28V

Corriente continua: 5A (Tcase < 100 °C)

Corriente limitada típica: 8.6A

Protección por cortocircuito: >10.6A (desconexión automática)

Frecuencia de operación: Hasta 30 kHz

RDS(on) típico: 150 mΩ por transistor a 25 °C

Interfaz de control: SPI

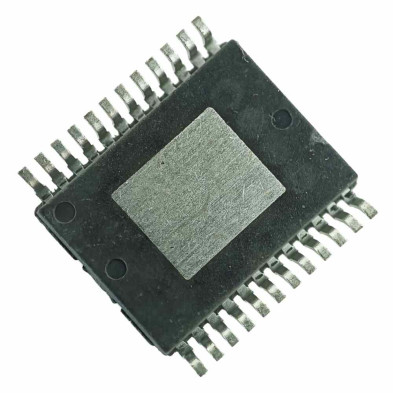

Encapsulado: SSOP-24 (SO20 Power Package)

Modo diagnóstico: SPI o Status Flag (configurable)

Temperatura de operación: Automotriz, extendido

Dimensiones: 10.4mm x 7.7mm aprox

peso: 0.44 gr

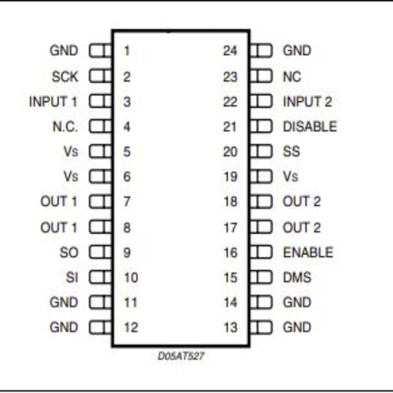

cantidad de pines: 24

Referencia de producto: L9929XP

ENLACES DE INTERES

Puede descargar la hoja de datos o datasheet AQUI.
