Este kit contiene los siguientes componentes:
1) MÓDULO ESP32 O ESP-32S WIFI – BLUETOOTH ..... 1 UND
2) TARJETA EXPANSION ESP32 DEVKIT 38PIN SHIELD BOARD DESARROLLO ..... 1 UND
DESCRIPCION DE LAS PARTES
MÓDULO ESP32 O ESP-32S WIFI – BLUETOOTH
Prestaciones del microcontrolador
La CPU está formado por un SoC modelo Tensilica LX6 con las siguientes características y memoria
Doble núcleo de 32 bits con velocidad de 160MHz
Memoria ROM de 448 kBytes
Memoria SRAM de 520kBytes
Dispne de 48 Pines
18 ADC de 12 bits
2 DAC de 8 bits
10 pines sensores de contacto
16 PWM
20 Entradas/salidas digitales
Alimentación y modos de consumo
Para un correcto funcionamiento del ESP32 es necesario subministrar un voltaje de entre 2,8V y 3,6V. La energía que consume depende del modo de funcionamiento. Contiene un modo, el Ultra Low Power Solution (ULP), en que se continúan realizando tareas básicas (ADC, RTC…) en el modo Sleep.
Modo CPU ULP WiFi/Bluethoot Tx WiFi/Bluethoot Rx Consumo
Activo ON ON ON 120mAh
Activo ON ON ON 85mAh
Modem-Sleep ON ON 10mAh
Light-Sleep ON 800uAh
Deep-Sleep ON/OFF 200uAh
Hibernation 2,5uAh
Aplicaciones
Sus prestaciones de velocidad, memoria y conectividad lo hacen imprescindible para una gran variedad de aplicaciones:
Sensores inalámbricos y alimentados por batería
Vídeo streaming de cámaras
Reproductores de música
Reconocimiento de voz y búsqueda a internet
Automatización del hogar
Control industrial inalámbrico
Dispositivos wearables
Dispositivos de monitorización de la salud
Programación y entorno de desarrollo
El módulo ESP8266 puede programarse desde entornos como el ESPlorer, ESP Flash Donwload Tool y Arduino IDE. Referente al ESP32, de momento estan en desarrollo las librerías:
Arduino IDE - Paquete ESP32
ESPlorer ESP32: en desarrollo
Cloud IDE ESP32: en desarrollo
ESP Flash Download Tool V3.4.2: Aplicación ordenador para flasher firmware ESP8266 o ESP32
Documentación y datasheets del ESP32
Instalar Firmware en ESP32
La herramienta ESP Flash Download Tool permite instalar el firmware de control al ESP32. Deberá realizar los siguientes pasos:
Descargar a su ordenador la versión ESP Flash Download Tool V3.4.2. Una vez descargado, descomprimirlo y ejecutar el archivo .exe
Se abrirá la ventana de comandos y una pequeña aplicación. Debe seleccionar ESP32DownloadTool
La aplicación está preparada para flashear el ESP32. Debe seleccionar un archivo de formato .bin para cargar al ESP32
Ver video AQUI
Referencia de producto: ESP32 O ESP- 32S WIFI

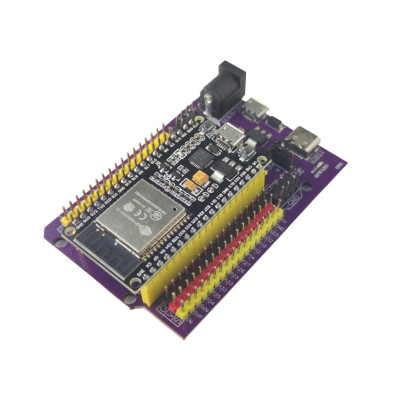

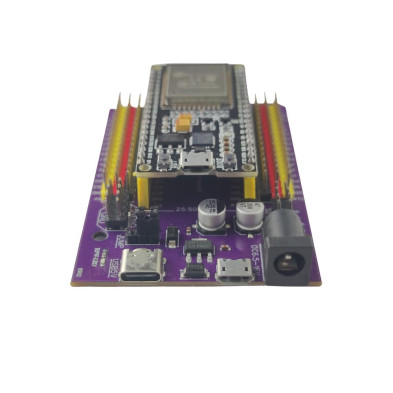

TARJETA EXPANSION ESP32 DEVKIT 38PIN SHIELD BOARD DESARROLLO
Tarjeta de expansión de pines para módulos ESP32, ESP32S, Devkit, ESP-WROOM, entre otros. Cuenta con conectores micro usb y usb-c y jack DC para facilitar la alimentación de la tarjeta. Regulador de voltaje integrado y disponie de todos los pines de forma comoda con regleta macho.
