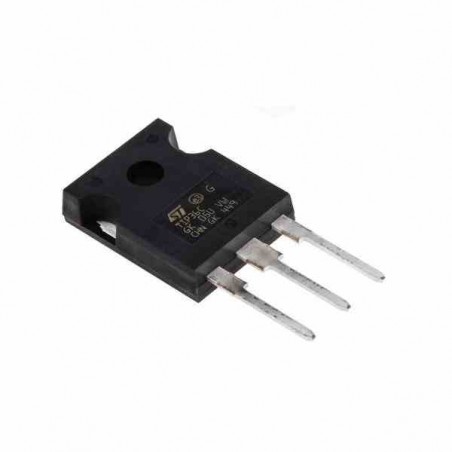

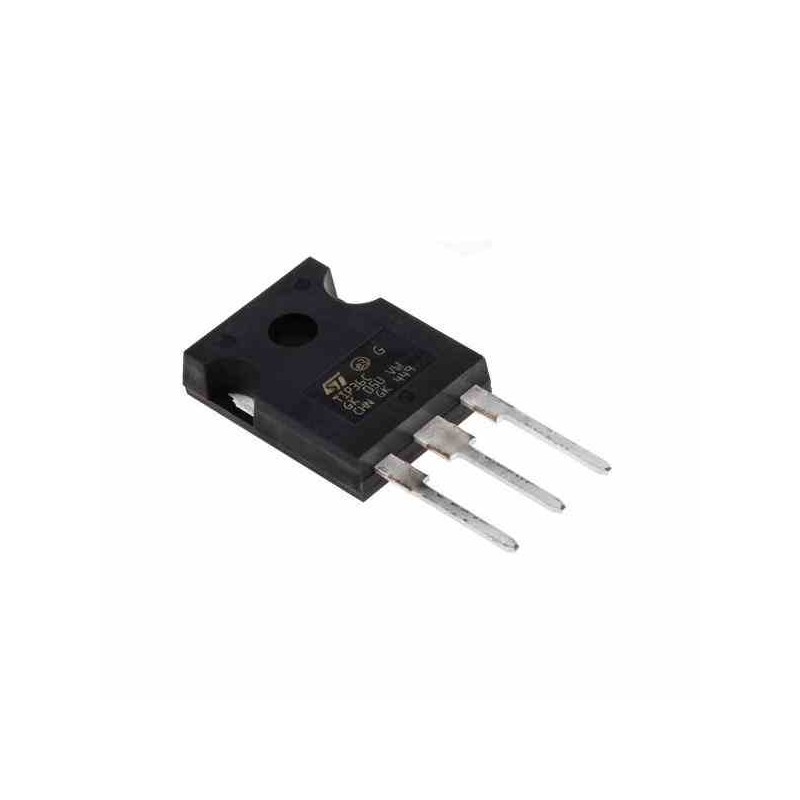

TIP36 TRANSISTOR PNP DE POTENCIA 100V - 25A

Transistores bipolares - Transistores de empalme bipolar (BJT) 25A 100V 125W PNP. El transistor complementario es el TIP35C, disponible en nuestra tienda

ESPECIFICACIONES TECNICAS:

Fabricante: ON Semiconductor

Categoría de producto: Transistores bipolares - Transistores de empalme bipolar (BJT)

Estilo de montaje: Through Hole

Paquete / Cubierta: TO-247-3

Polaridad del transistor: PNP

Máx. voltaje VCEO colector-emisor: 100 V

Tensión VCBO colector-base: 100 V

Voltaje VEBO emisor-base: 5 V

Voltaje de saturación colector-emisor: 1.8 V

Corriente CC máxima de colector: 25 A

Producto para ganar Ancho de banda fT: 3 MHz

Temperatura de trabajo mínima: - 65 C

Temperatura de trabajo máxima: + 150 C

Serie: TIP36C

Altura: 16.2 - 4 mm (Max)

Longitud: 15.2 mm (Max)

Ancho: 4.9 mm (Max)

Corriente continua del colector: 25 A

Colector DC/Ganancia Base hfe Mínima: 25

Dp - Disipación de potencia : 125 W

Referencia de producto: TIP36 TO247

ENLACES DE INTERES

Para ver un tutorial AQUI.

Puede descargar la hoja de datos o datasheet AQUI.
