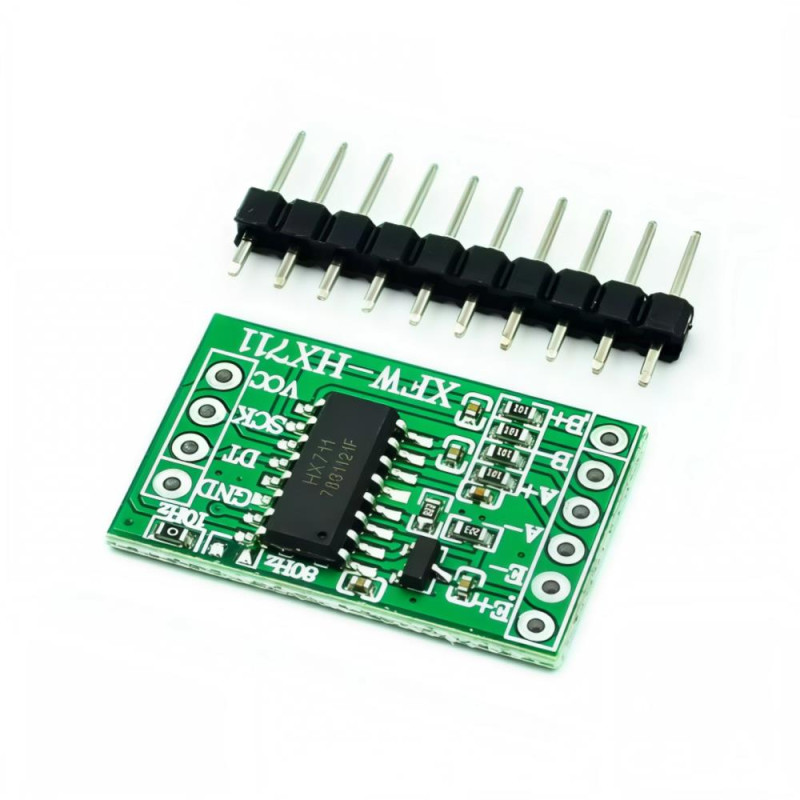

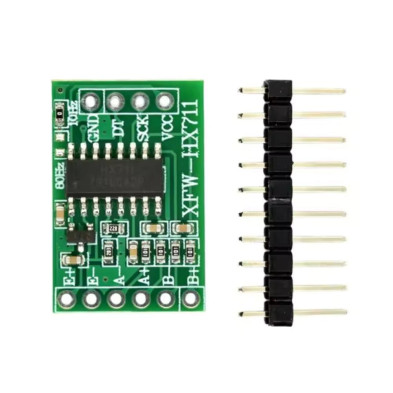

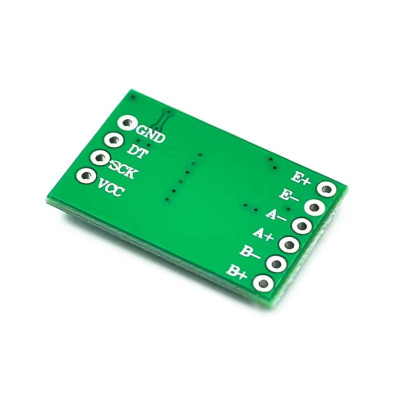

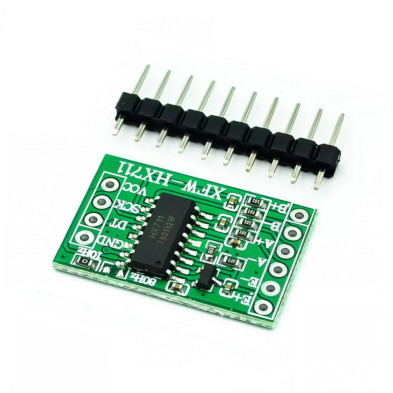

El modulo de sensor de pesaje HX711 es una solucion profesional y economica para la medicion precisa de peso, fuerza o presion. Utiliza el reconocido chip convertidor A/D HX711 de 24 bits, diseñado especialmente para basculas y sistemas de pesaje de alta precision.

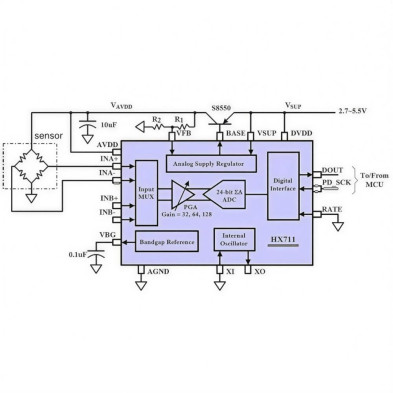

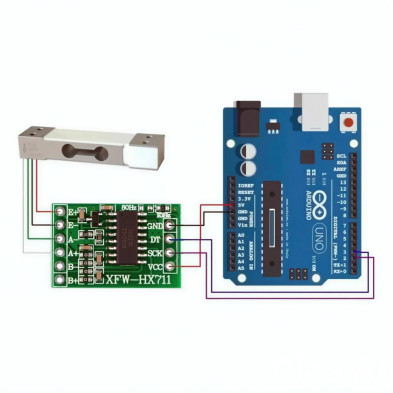

Su arquitectura integra un amplificador de ganancia programable (PGA) con opciones de 32x, 64x y 128x, dos canales diferenciales y un oscilador interno que elimina la necesidad de componentes externos. Gracias a su interfaz serial de dos hilos (reloj y datos), puede conectarse facilmente a cualquier microcontrolador, como Arduino, ESP32, STM32, Raspberry Pi o PIC.
El modulo HX711 es ampliamente utilizado en aplicaciones industriales, electronicas y de automatizacion. Permite construir basculas digitales, sistemas de medicion de presion o torque, control de inventario, monitoreo de carga y mas.
Su bajo consumo de energia y tamaño compacto lo hacen ideal para proyectos portatiles o sistemas embebidos.
CARACTERISTICAS:
Chip convertidor A/D HX711 de 24 bits de alta precision
Dos canales diferenciales seleccionables
Amplificador de ganancia programable (32x, 64x, 128x)

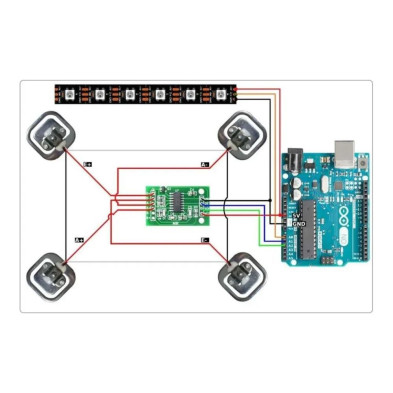

Compatible con microcontroladores Arduino, ESP32, PIC, etc
Interfaz serial simple de dos hilos (DATA y CLOCK)
Regulador interno para fuente analogica del sensor
Rechazo simultaneo de 50Hz y 60Hz
Bajo ruido y consumo energetico reducido
Ideal para sistemas de pesaje y medicion de fuerza
ESPECIFICACIONES TECNICAS:
Modelo: Modulo HX711
Chip principal: HX711
Resolucion ADC: 24 bits
Voltaje de trabajo: 2.6V a 5.5V DC
Corriente de operacion: 1.5 a 1.7mA
Corriente en reposo: 1uA
Rango de temperatura: -20 a +85°C
Voltaje diferencial maximo de entrada: 40mV
Frecuencia de muestreo: 10SPS o 80SPS seleccionable
Ganancia seleccionable: 32 / 64 / 128
Interfaz de comunicacion: Serial digital (2 pines GPIO)
Tamaño del modulo: 33.6mm x 20.4mm
Encapsulado del chip: SOP-16
Peso aproximado: 5g
USOS COMUNES

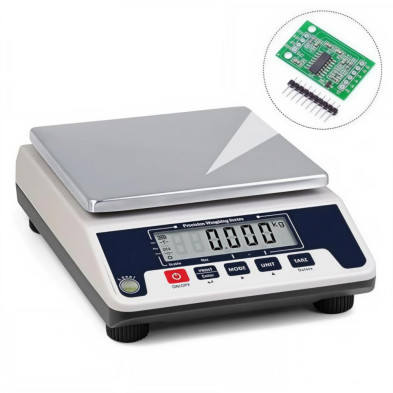

Basculas electronicas de precision
Medicion de presion o fuerza mecanica
Control de torque y desplazamiento
Monitoreo de carga estructural
Sistemas de automatizacion y robotica
Aplicaciones en laboratorios y proyectos DIY
Referencia de producto: HX711
