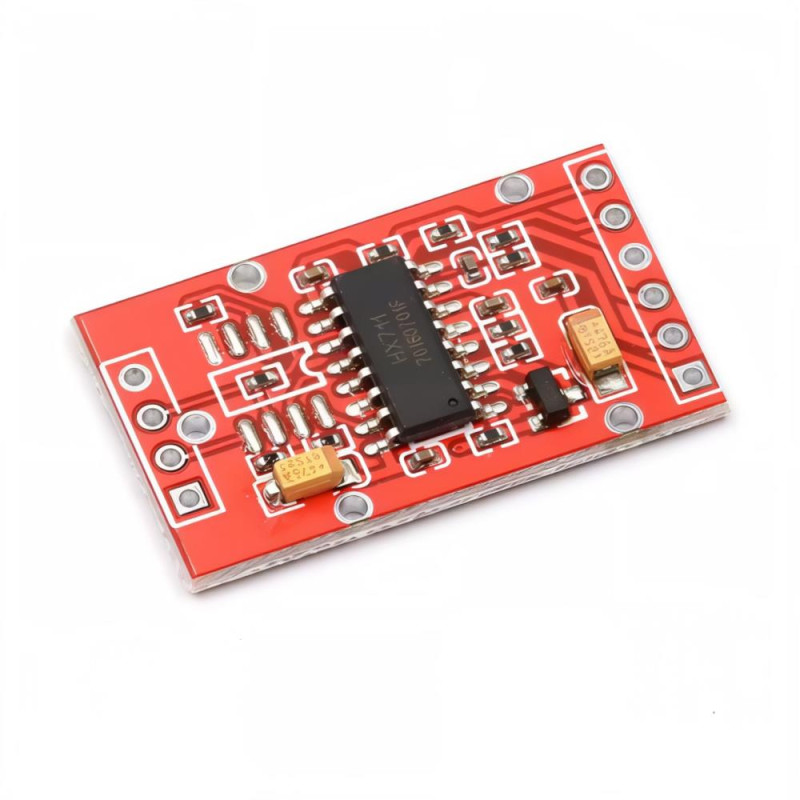

El módulo HX711 con shield metálico es la solución profesional y económica para convertir señales de celdas de carga en datos digitales de alta resolución. Incorpora el convertidor A/D HX711 de 24 bits con dos entradas diferenciales, PGA de bajo ruido y ganancia seleccionable (x128, x64, x32), lo que permite medir desde cargas pequeñas hasta sensores de mayor rango con gran estabilidad.
El shield metálico mejora el rechazo a interferencias electromagnéticas, garantizando lecturas más limpias en entornos ruidosos. El módulo ofrece un jumper para elegir la tasa de muestreo (10 SPS o 80 SPS), regulador interno para alimentar la celda de carga y pines estándar para una conexión rápida en proyectos con Arduino, Raspberry Pi, ESP32 y otros controladores. Incluye condensadores de filtrado y pines macho para montaje.
Perfecto para construir balanzas digitales, controles de inventario, estaciones de pesaje y prototipos industriales. Fácil de calibrar por software y listo para integrarse en soluciones IoT y de automatización.
CARACTERISTICAS:
Convertidor A/D HX711 de 24 bits optimizado para puente de Wheatstone (celdas de carga).
Doble canal diferencial (Channel A y Channel B).
PGA de bajo ruido con ganancias seleccionables: x128, x64, x32.
Shield metálico integrado para mayor protección contra interferencias.

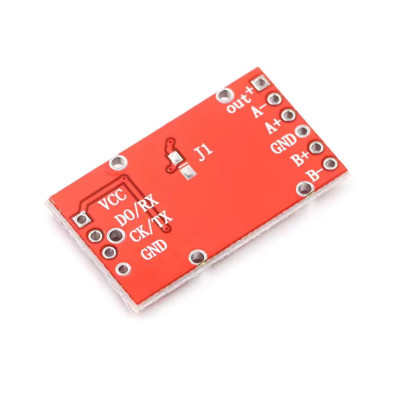

Jumper J1 seleccionable: 80 SPS (J1 abierto) o 10 SPS (J1 corto).
Regulador interno para alimentar la celda de carga y la sección analógica.
Rechazo simultáneo de 50 Hz y 60 Hz (anti-interferencia de red).
Oscilador interno (posibilidad de cristal externo).
Consumo muy bajo: típico 1.6–1.7 mA (operando).
Rango de operación amplio: 2.6 V a 5.5 V (uso típico a 5 V).
Incluye pines macho para montaje en protoboard o PCB.
Compatible con Arduino, Raspberry Pi, ESP32 y otros microcontroladores.
ESPECIFICACIONES TECNICAS:
Chip principal: HX711.
Resolución ADC: 24 bits.
Canales: 2 entradas diferenciales seleccionables.
Ganancias: x128 / x64 / x32 (PGA integrado).
Tasa de salida: seleccionable 10 SPS / 80 SPS (J1).
Rango de alimentación: 2.6 V ~ 5.5 V (recomendado 5 V).
Consumo típico: 1.6 - 1.7 mA (operando).
Condensadores onboard: 2 x 47 uF (electrolíticos).

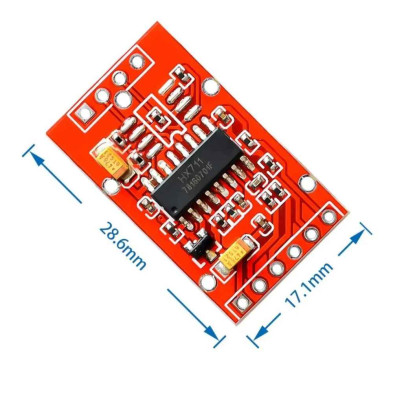

Dimensiones: 29 x 17 x 4 mm (aprox).
Temperatura de trabajo: -40 °C a +85 °C.
Interfaz: salida digital serial (DATA / SCK).
Protección: shield metálico contra EMI.

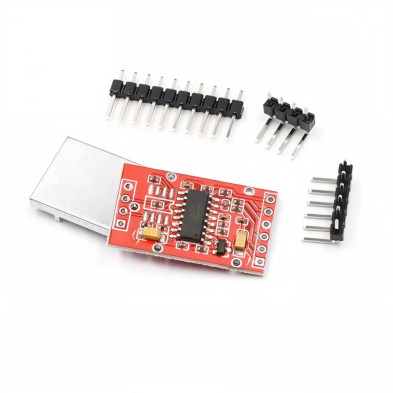

Contenido: 1 x módulo HX711 con shield metálico, pines macho incluidos.

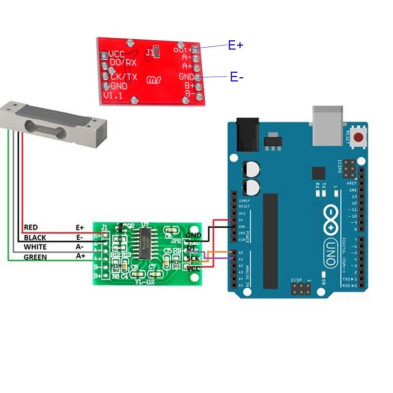

Conexiones básicas (celdas de carga 4 hilos)
E+ (Excitation +) -> rojo
E- (Excitation -) -> negro
A+ (Signal +) -> verde
A- (Signal -) -> blanco
Incluye / Complementos recomendados

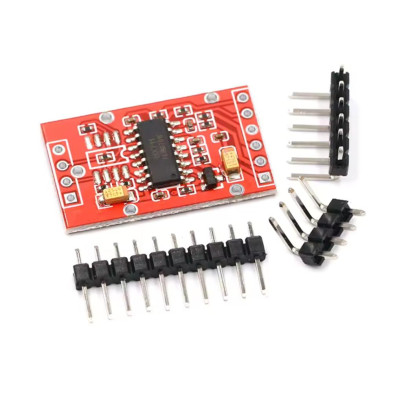

Incluye: 1x HX711 con shield metálico y pines macho.
Recomendado: celda(s) de carga (1/2/3/5/10/20 kg según uso), cables apantallados y una fuente 5V estable.
Nota: la celda de carga NO está incluida.
Ventajas para SEO / palabras clave recomendadas
Módulo HX711, HX711 24 bits, módulo A/D para celda de carga, módulo pesaje Arduino, balanza HX711, shield metálico HX711, 10 SPS 80 SPS HX711.
Pequeña nota técnica para el usuario
Para obtener lecturas estables calibra con software y utiliza cables cortos o apantallados. En instalaciones industriales conviene montar la placa y la celda de carga alejadas de fuentes de alta interferencia o añadir filtrado adicional si es necesario.
Referencia de producto: HX711
