KIT 4 CELDAS DE CARGA 50KG PESO + MÓDULO HX711 PARA ARDUINO

El Kit de Pesaje con 4 Celdas de Carga de 50Kg + Módulo HX711 es una solución completa para construir básculas digitales de alta precisión, sistemas de medición de fuerza o monitoreo de carga estructural.

Cada celda de carga de 50 kg convierte la presión o peso en una señal eléctrica proporcional, que el módulo HX711 de 24 bits amplifica y convierte en datos digitales listos para procesar por microcontroladores como Arduino, ESP32, STM32, Raspberry Pi o PIC.

Al utilizar las cuatro celdas simultáneamente, el sistema logra una capacidad total de 200 kg, ideal para proyectos industriales, plataformas de pesaje, automatización o aplicaciones DIY avanzadas.

Las celdas incluyen bases plásticas con pad de silicona, garantizando una instalación firme y mediciones estables. El módulo HX711, por su parte, ofrece alta sensibilidad, bajo ruido y comunicación sencilla por interfaz serial.

CARACTERISTICAS:

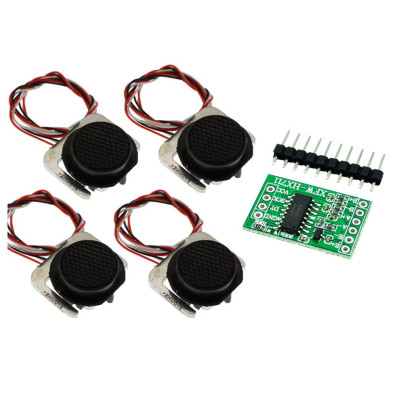

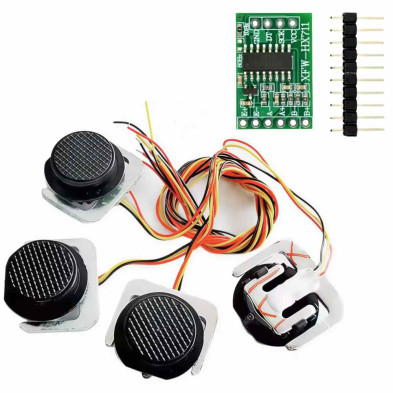

Kit de pesaje completo con 4 celdas de carga de 50kg y módulo HX711 de 24 bits

Capacidad total del sistema: 200 kg

Alta precisión, bajo ruido y gran estabilidad

Compatible con Arduino, ESP32, STM32, Raspberry Pi y PIC

Celdas con base plástica y pad de silicona incluidos

Fácil integración gracias a su interfaz de dos hilos (DATA / CLOCK)

Ideal para proyectos de automatización, básculas electrónicas o monitoreo de carga

Bajo consumo energético y diseño compacto

ESPECIFICACIONES TECNICAS:

Celdas de carga (4 unidades):

Capacidad nominal: 50 kg por celda (total 200 kg)

Tipo: Medio puente (extensómetro)

Sensibilidad: 1.0 ± 0.15 mV/V

Linealidad: 0.2% F.S

Histéresis: 0.2% F.S

Repetibilidad: 0.1% F.S

Voltaje de excitación: 5 – 10 V DC

Temperatura de operación: -10 °C ~ +40 °C

Límite de sobrecarga: 150% F.S

Dimensiones: 30 × 25 × 13 mm

Longitud del cable: 220 mm aprox.

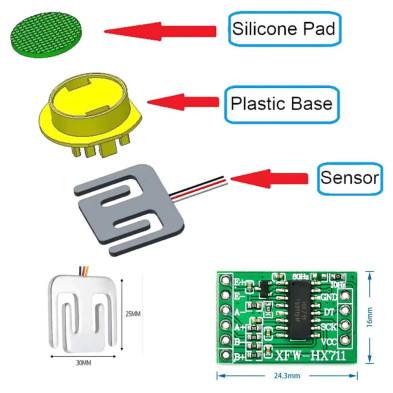

Incluye bases plásticas con pad de silicona

Módulo HX711:

Chip principal: HX711 (ADC 24 bits)

Voltaje de trabajo: 2.6 – 5.5 V DC

Corriente de operación: 1.5 – 1.7 mA

Corriente en reposo: 1 µA

Frecuencia de muestreo: 10 SPS / 80 SPS

Ganancia seleccionable: 32 / 64 / 128

Interfaz serial digital: 2 pines (DATA y CLOCK)

Temperatura de trabajo: -20 °C ~ +85 °C

Dimensiones: 33.6 × 20.4 mm

Peso: 5 g aprox.

Aplicaciones:

Básculas electrónicas de precisión (hasta 200 kg)

Medición de fuerza, presión o torque

Control de carga estructural o industrial

Proyectos de automatización y robótica

Sistemas de control de inventario o pesaje

Aplicaciones académicas y prototipos DIY

Referencia de producto: SP200KG-HX711
