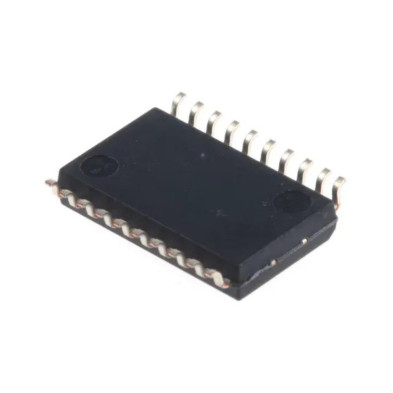

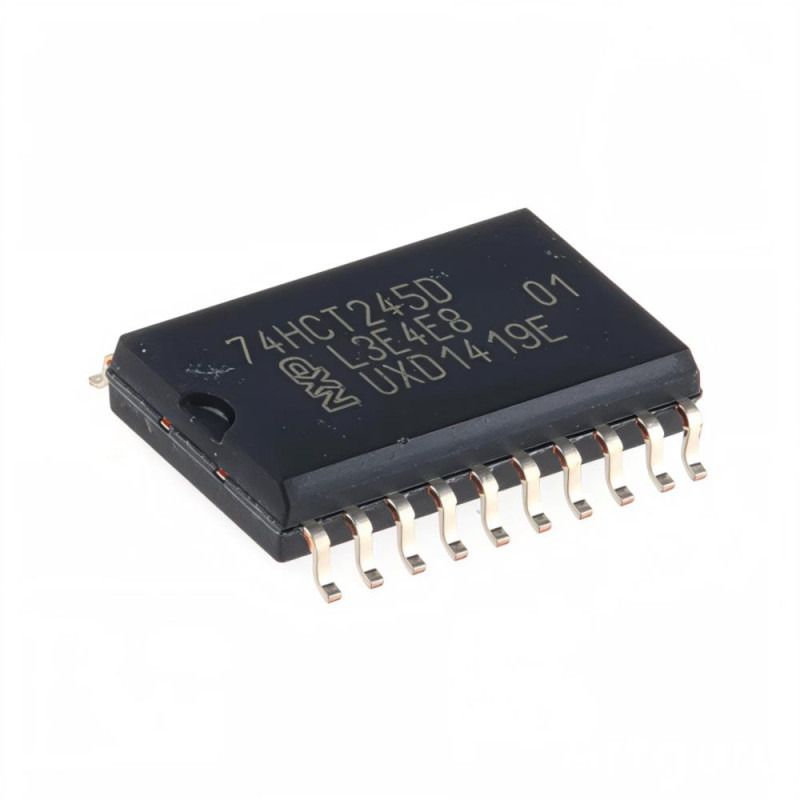

74HCT245D TRANSCEPTOR BIDIRECCIONAL BUS 8 BITS 3 ESTADO SMD
El 74HCT245D es un circuito integrado transceptor de bus bidireccional de 8 bits diseñado para la transferencia de datos entre dos buses digitales. Este dispositivo cuenta con salidas de tres estados que permiten conectar multiples dispositivos en el mismo bus sin interferencias.
El circuito incluye un pin de habilitacion de salida OE y un pin de control de direccion DIR que permite definir el sentido de la transferencia de datos entre los buses. Cuando el pin OE se encuentra en nivel alto, las salidas pasan a estado de alta impedancia, permitiendo aislar el circuito del bus.
El 74HCT245D pertenece a la familia HCT, lo que significa que sus entradas son compatibles con niveles logicos TTL, facilitando su integracion con microcontroladores, sistemas logicos y otros circuitos digitales.
Gracias a su bajo consumo de energia y alta inmunidad al ruido, este integrado es ampliamente utilizado en aplicaciones de electronica digital como interfaces de bus, expansion de puertos, control de memoria, sistemas embebidos y desarrollo de circuitos logicos.
Su encapsulado SMD compacto permite su integracion en placas de circuito impreso modernas utilizadas en equipos electronicos industriales, educativos y de consumo.
CARACTERISTICAS:
Transceptor de bus bidireccional de 8 bits
Salidas de tres estados para control de bus
Control de direccion mediante pin DIR
Habilitacion de salida mediante pin OE
Compatible con niveles logicos TTL
Amplio rango de voltaje de alimentacion
Bajo consumo de energia CMOS
Alta inmunidad al ruido
Diodos de proteccion en las entradas
Compatible con multiples sistemas digitales
Encapsulado SMD compacto
ESPECIFICACIONES TECNICAS:
Modelo: 74HCT245D
Tipo: Transceptor de bus bidireccional
Numero de bits: 8 bits
Tipo de salida: Tres estados
Tipo logico de entrada: TTL compatible
Voltaje de alimentacion: 2.0 V a 6.0 V
Familia logica: HCT CMOS
Rango de temperatura de operacion: -40 a 85 grados C
Proteccion ESD HBM: mayor a 2000 V
Proteccion ESD CDM: mayor a 1000 V
Proteccion contra latch up: mayor a 100 mA
Encapsulado: SMD
APLICACIONES
Interfaces de bus de datos
Microcontroladores y sistemas embebidos
Control de memorias
Expansion de puertos digitales
Sistemas logicos y digitales
Equipos electronicos industriales
Proyectos educativos y desarrollo electronico
Referencia de producto: 74HCT245D
