L6599A CONTROLADOR RESONANTE PARA FUENTES CONMUTADAS

El L6599A es una revisión mejorada del L6599 anterior. Es un controlador de doble extremo.

específico para topología de medio puente resonante en serie. Proporciona un ciclo de trabajo complementario del 50%:

el interruptor del lado alto y el interruptor del lado bajo se ENCIENDEN / APAGAN 180 ° fuera de fase para

exactamente al mismo tiempo. La regulación del voltaje de salida se obtiene modulando el funcionamiento

frecuencia. Un tiempo muerto fijo insertado entre el apagado de un interruptor y el encendido de

el otro garantiza la conmutación suave y permite la operación de alta frecuencia.

Para accionar el interruptor del lado alto con el enfoque bootstrap, el IC incorpora un alto voltaje

Estructura flotante capaz de soportar más de 600 V con un alto voltaje de accionamiento síncrono DMOS que reemplaza el diodo de arranque externo de recuperación rápida.

El IC permite al diseñador establecer el rango de frecuencia de operación del convertidor por medio de

de un oscilador programable externamente.

Al inicio, para evitar una corriente de entrada no controlada, la frecuencia de conmutación comienza desde un

valor máximo programable y decae progresivamente hasta que alcanza el estado estacionario valor eterminado por el bucle de control. Este cambio de frecuencia no es lineal para minimizar la salida sobretensiones de voltaje; su duración también es programable.

Con carga ligera, el IC puede entrar en una operación de modo de ráfaga controlada que mantiene el convertidor

Consumo de insumos al mínimo.

Las funciones de IC incluyen una entrada de desactivación activa-baja no bloqueada con histéresis actual útil para secuenciación de potencia o protección contra caídas de tensión, una entrada de detección de corriente para OCP con frecuencia cambio y apagado retrasado con reinicio automático. Un OCP de nivel superior se desconecta del IC si La protección de primer nivel no es suficiente para controlar la corriente primaria. Su combinación Ofrece protección completa contra sobrecargas y cortocircuitos. Una desactivación bloqueada adicional input (DIS) permite una fácil implementación de OTP y / o OVP.

Se proporciona una interfaz con el controlador PFC que permite que el prerregulador sea apagado durante condiciones de falla, como apagado de OCP y DIS alto, o durante ráfaga modo de operación.

Aplicaciones

TV LCD y PDP

PC de escritorio, servidor de nivel de entrada

Telecom SMPS

SMPS industrial de alta eficiencia

Adaptador AC-DC, marco abierto SMPS

CARACTERISTICAS:

50% de ciclo de trabajo, control de frecuencia variable de

medio puente resonante

oscilador de alta precisión

Frecuencia de funcionamiento de hasta 500 kHz

OCP de dos niveles: cambio de frecuencia y bloqueo

apagar

Interfaz con controlador PFC

Entrada de desactivación bloqueada

Funcionamiento en modo ráfaga con carga ligera

Entrada para secuencia de encendido / apagado o

protección contra apagones

Arranque suave no lineal para salida monotónica

aumento de voltaje

Controlador de puerta lateral compatible con 600 V-rail con

diodo de arranque integrado y alta dv / dt

inmunidad

-300/800 mA puerta de lado alto y lado bajo

conductores con UVLO desplegable

DIP16, paquete SO16N

ESPECIFICACIONES TECNICAS:

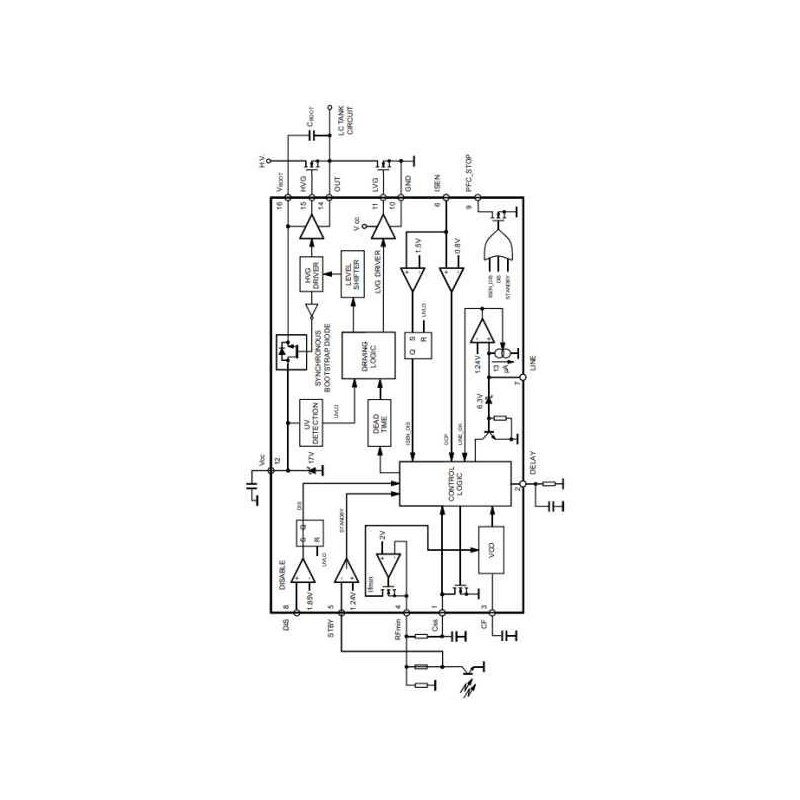

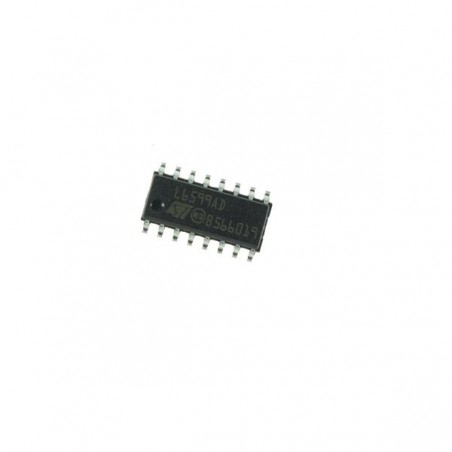

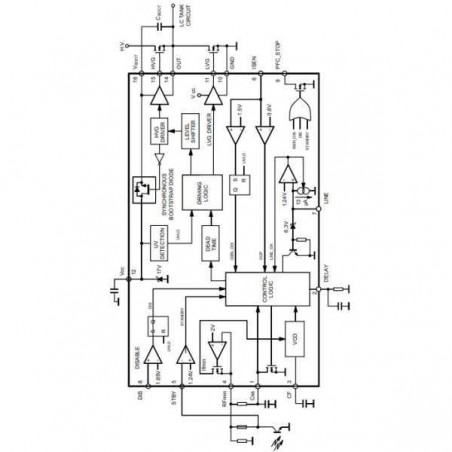

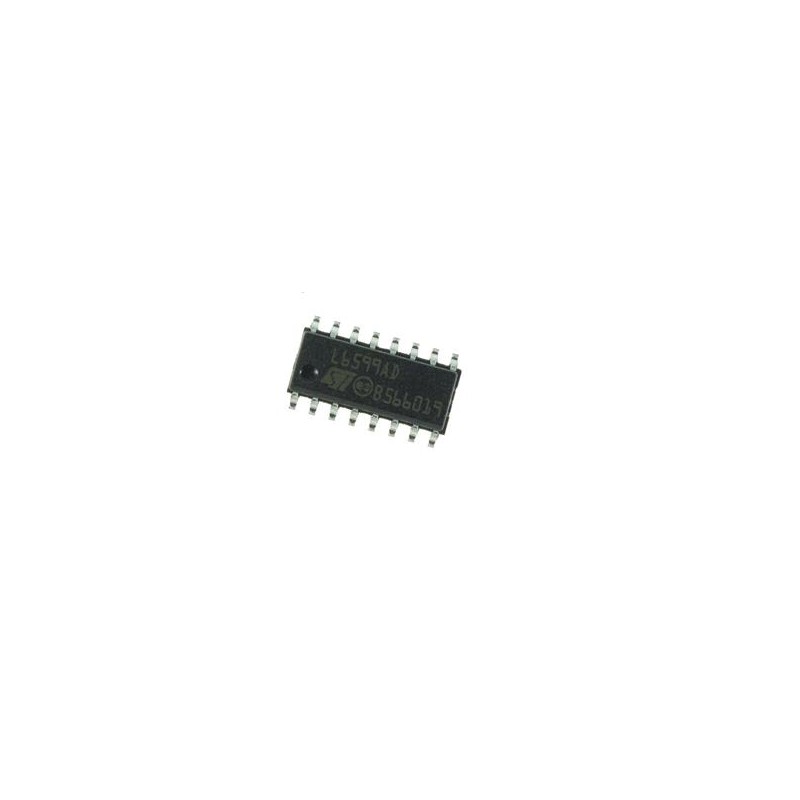

Referencia de producto: L6599A
