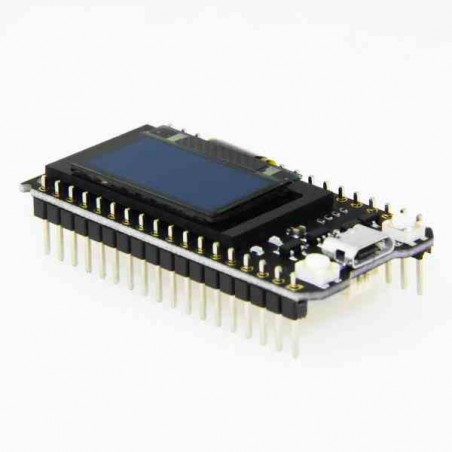

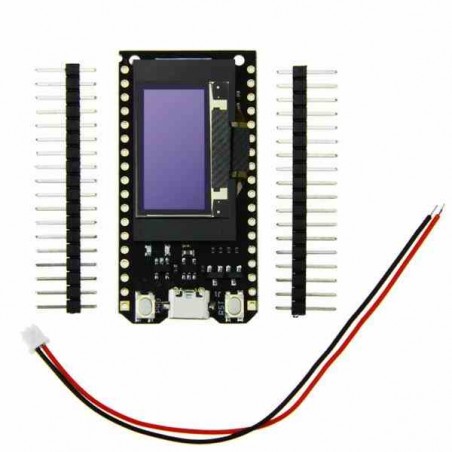

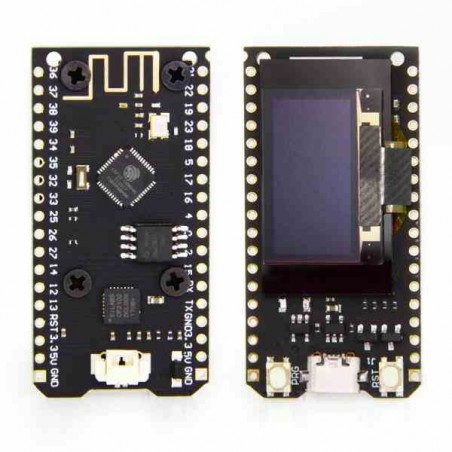

MODULO ESP32 OLED 0.96 V2.0 WIFI+BLUETOOTH ESP-32 TTGO

1. El chip de control principal utiliza Le Xin ESP32, procesador de doble núcleo Tensilica LX6, con velocidad de reloj de 240 MHz, capacidad de cómputo de hasta 600 DMIPS, 520 SRAM, chip de 802.11 KB b / g / n transceptor de Wi-Fi HT40, banda base, y pila de protocolos LWIP, Bluetooth (Bluetooth de modo dual integrado tradicional y BLE Bluetooth de baja potencia)

2. Antenas integradas de 16 M bytes (128 M bit), flash y Wi-Fi

3. Pantalla OLED blanca de 0.96 pulgadas

4. Pantalla de litio 4. Litio circuito e interfaz de carga de la batería

5. CP2102 USB a chip serie, soporte perfecto para el desarrollo de Arduino

El chip principal que utiliza ESP32, el procesador de doble núcleo Tensilica LX6, con velocidad de reloj de 240 MHz, potencia de cómputo hasta 600DMIPS, chip incorporado de 520 KB SRAM, 802.11 b / g / N HT40 Wi-Fi transceptor, banda base, protocolo pila y LWIP, Bluetooth de modo dual integrado (Bluetooth tradicional y Bluetooth de baja potencia BLE).

El flash integrado de 16MByte (128Bit) / 4MByte (32Bit) , la antena Wi-Fi, el circuito y la interfaz de carga de la batería de litio, el chip CP2102 USB a serie, el soporte perfecto para programar desde el entorno de desarrollo Arduino, puede ser muy sencillo y rápido para la verificación de programas y el desarrollo de productos .

CARACTERISTICAS:

Como hemos dicho, además de las mejoras en las características y la capacidad Bluetooth, el ESP32 presenta un mayor número de pines GPIO, que el ESP8266, así como más interfaces de comunicación y perifericos (I2C, SPI, UART, ADC, DAC, CAN, MMC, Ethernet...), por ejemplo, una novedad a mencionar sería la interfaz CAN (Controller Area Network), un bus de comunicaciones para redes distribuidas, desarrollada por Bosch, y que en la actualidad se encuentra muy extendida.

El nuevo ESP32 ha sido desarrollado tomando como base de partida las características y funcionalidades del ESP8266, mejorando las capacidades y resolviendo aquellos problemas y desventajas, que presentaba el anterior módulo, referidos a la orientación como dispositivo enfocado en el IoT. Así, tenemos que el ESP32 consigue unas prestaciones de bajo consumo muy destacables, permitiendo desarrollar productos portables de larga duración de batería gracias a su característica de ultra bajo consumo. Entre los distintos modos de bajo consumo existentes, el más destacable es el modo de bajo consumo profundo (deep sleep), el cual mantiene un consumo de corriente de 25µA mientras permite seguir realizando lecturas de los diversos sensores que tenga conectado el módulo, gracias al llamado co-procesador de ulta bajo consumo, ULP (Ultra-Lower-Power Coprocessor).

ESPECIFICACIONES TECNICAS:

Voltaje de funcionamiento: 3.3V a 7V

Doble núcleo de 32 bits con velocidad de 160MHz hasta 240MHz

Memoria ROM de 448 kBytes + 4Mbytes externo

Memoria SRAM de 520kBytes

Rango de temperatura de funcionamiento: -40 ° C a + 90 ° C

Es compatible con los modos Sniffer, Station, softAP y Wi-Fi Direct

Velocidad de datos: 150 Mbps @ 11n HT40,72 Mbps @ 11n HT20,54 Mbps @ 11g, 11 Mbps @ 11b

Potencia de transmisión: 19.5 dBm @ 11b, 16.5 dBm @ 11g, 15.5 dBm @ 11n

Sensibilidad del receptor hasta - 98 dBm.

UDP continúa el rendimiento a 135 Mbps

2x10-bit D \ convertidores

10x sensores táctiles

sensor de temperatura

4 sSPI

2xI2S

2xI2C

2 xUART

1 host (SD / eMMC / SDIO)

1 esclavo (SDIO/SPI)

interfaz Ethernet MAC con dedicado DMAand IEEE 1588 apoyo

PUEDE 2.0

IR (TX / RX)

Motor PWM

LED PWM de hasta 16 canales

Referencia de producto: MD PRO ESP32

ENLACES DE INTERES

Para ver un tutorial AQUI.

Puede descargar la hoja de datos o datasheet AQUI.

***+++ Ejemplo en Arduino Aquí Aquí Aquí.

Ver video AQUI para más detalles.
