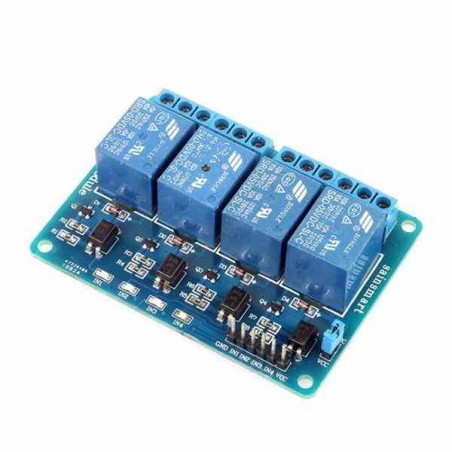

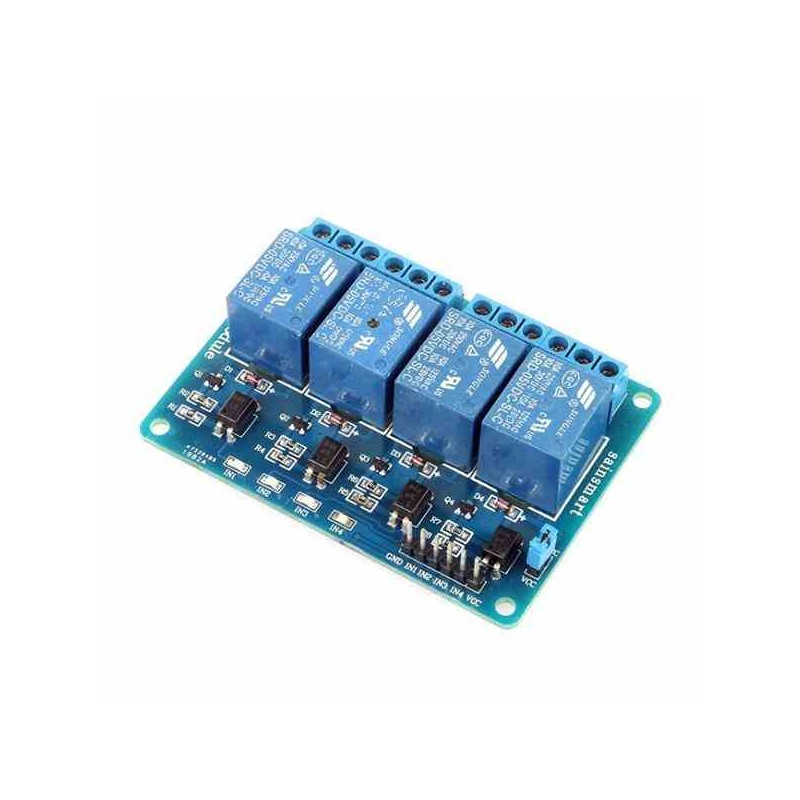

MÓDULO RELE DE 4 CANALES 12V OPTOACOPLADOS

Este módulo de relevadores (relés) para conmutación de cargas de potencia. Los contactos de los relevadores están diseñados para conmutar cargas de hasta 10A y 250VAC (30VDC), aunque se recomienda usar niveles de tensión por debajo de estos límites. Las entradas de control se encuentran aisladas con optoacopladores para minimizar el ruido percibido por el circuito de control mientras se realiza la conmutación de la carga. La señal de control puede provenir de cualquier circuito de control TTL o CMOS como puede ser un microcontrolador. Este módulo es ideal para conmutar cargas de corriente alterna conectadas a la red eléctrica. Soporta todos los microcontroladores, aplicaciones en zonas industriales, control del PLC, entre otros. Este módulo es capaz de controlar varios equipamientos de alta corriente durante un tiempo prolongado. Puede ser controlado por muchos microcontroladores como Arduino, 8051, AVR, PIC, DSP, ARM, MSP430, TTL.

CARACTERISTICAS:

4 canales independientes protegidos con optoacopladores

4 Relés (Relays) de 1 polo 2 tiros

El voltaje de la bobina del relé es de 5 VDC

Led indicador para cada canal (enciende cuando la bobina del relé esta activa)

Activado mediante corriente: el circuito de control debe proveer una corriente de 15 a 20 mA

Puede controlado directamente por circuito lógicos

Terminales de conexión de tornillo (clemas)

Terminales de entrada de señal lógica con headers macho.

ESPECIFICACIONES TECNICAS:

Referencia de producto: MD RELE 4CH OPTO
