ANALIZADOR DE ESPECTRO 100K-5.3GHZ TINYSA ULTRA + GENERADOR
El TinySA ultra es un analizador de espectro portátil, tamaño diminuto (cabe en la mano) con un ancho de banda de 100KHz a 5.3GHz, cuenta con batería, pantalla TFT de 4" y viene empacado en una caja de calidad.
dashboard_customize Packs descuento
Recibe este producto sin gastos de envío
ANALIZADOR DE ESPECTRO 100K-5.3GHZ TINYSA ULTRA + GENERADOR
El TinySA ultra es un analizador de espectro portátil, tamaño diminuto (cabe en la mano) con un ancho de banda de 100KHz a 5.3GHz, cuenta con batería, pantalla TFT de 4" y viene empacado en una caja de calidad.
Analizador de espectro y generador de señal portátil de 100Khz a 800 MHz y con el modo Ultra activado hasta 6 Ghz (puede ver señales hasta 12Ghz)
CARACTERISTICAS:
Tamaño de pantalla 4 pulgadas
Analizador de espectro para 0,1-800 MHz o, con el modo Ultra habilitado, nivel calibrado hasta 6 GHz. Puede observar señales de hasta 12 GHz
Generador de señal con salida de onda sinusoidal entre 0,1-800 MHz u onda cuadrada de hasta 4,4 GHz o salida de señal de prueba de RF de hasta 5,3 GHz cuando no se utiliza como analizador de espectro.
Filtros de paso de banda de resolución conmutable de 200 Hz a 850 kHz
LNA opcional incorporado de 20dB
Pantalla a color que muestra un máximo de 450 puntos que proporciona una cobertura sin interrupciones hasta el rango de frecuencia completo.
Ranura para tarjeta MicroSD para almacenar mediciones, configuraciones y capturas de pantalla.
ESPECIFICACIONES TECNICAS:
Táctil resistivo, 4.0", 480x320 píxeles
Modo normal, Modo ultra
Fuente de alimentación USB de 5 V (1,3 A máx.)
Funcionamiento con batería 2 horas de funcionamiento si está completamente cargada
protección ESD Sí
Analizador de espectro
Rango de frecuencia 100 kHz - 800 MHz (modo normal) 100 kHz - 6 GHz (modo ultra)
Impedancia de entrada 50 Ohm (atenuación de entrada > 10dB)
Punto de compresión 1dB a -1dBm con atenuación interna de 0dB
Ruido de fase -90db/Hz a 100kHz de compensación y -115dB/Hz a 1MHz de compensación
Gama dinámica Sin espuelas cuando se usa 30kHz RBW de 70dB
Precisión absoluta del nivel de potencia +/- 2dB (después de la calibración)
Filtros de resolución Manual (0,2, 1, 3, 10, 30, 100, 300, 600 y 850 kHz), o automático
Generador de señales
Rango de frecuencia Salida de onda sinusoidal: 100 kHz - 800 MHz
Salida de onda cuadrada: hasta 4,4 GHz cuando no se utiliza como analizador de espectro
Forma Onda sinusoidal
Armónicos por debajo de -40dB de fundamental de 100kHz - 800 MHz
Funcionalidades Modulación AM, FM estrecha y FM ancha
Precisión de nivel +/- 2dB hasta 800Mhz entre -72dBm y -18dBm, menos precisión por debajo de -72dBm
Resolución de frecuencia de salida 44 Hz por debajo de 800 MHz
Generador de referencia
Frecuencia Se puede configurar en 1 MHz, 2 MHz, 4 MHz, 10 MHz, 15 MHz o 30 MHz.
Forma Onda cuadrada con fundamental a -35.6dBm conectada a salida de calibración

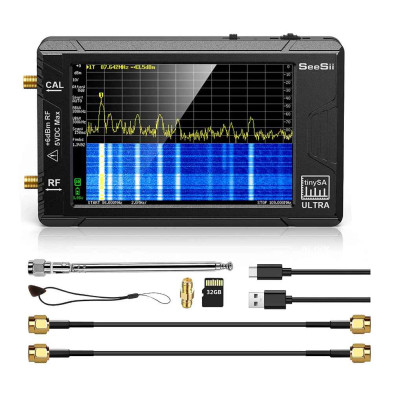

Accesorios
El tinySA ultra incluye:
Analizador de ultra espectro TinySA
Dos cables de conexión SMA
Conector de barril
Antena con conector SMA
Cable de carga USB‑C
Lapiz táctil color blanco
Referencia de producto: TINYSA ULTRA
