Construcción simple, diseño compacto, fácil de instalar y depurar. Diseñado para medir la frecuencia de oscilación de la mayoría de los osciladores de cristal.

Basado en el minicontrolador PIC puede medir la frecuencia de 1 Hz a 50 MHz. Cinco dígitos de precisión

Alimentación de 5 a 9V

Modo opcional de ahorro de energía: puede convertir automáticamente la pantalla si la frecuencia no cambia significativamente en 15 segundos

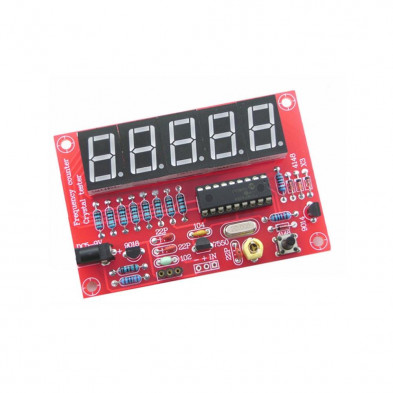

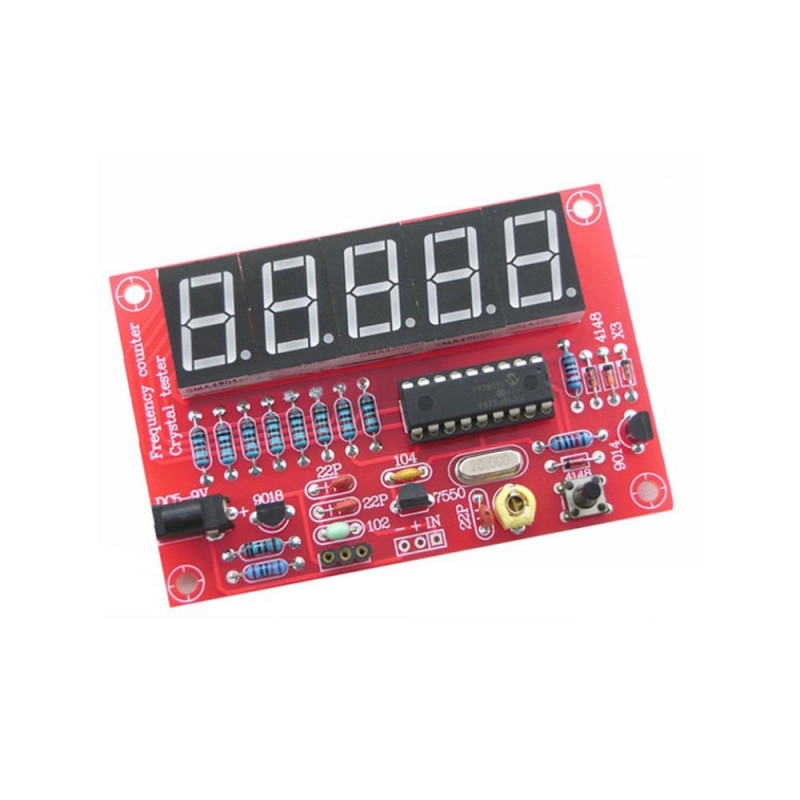

Número muy pequeño de componentes: un PIC16F628, 5 pantallas LED de 7 segmentos, un cristal de 20 MHz y algunas resistencias

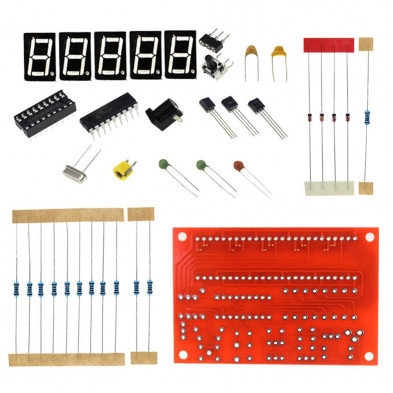

NOTA: ESTE PRODUCTO ES UN SET PARA ENSAMBLAR, VIENE CON TODOS LOS COMPONENTES SULETOS COMO SE MUESTRA EN LA IMAGEN. SIN EMBARGO ES MUY FÁCIL PARA SOLDAR CON ÉXITO.

CARACTERISTICAS:

Rango de frecuencia medible 1Hz -50 MHz.

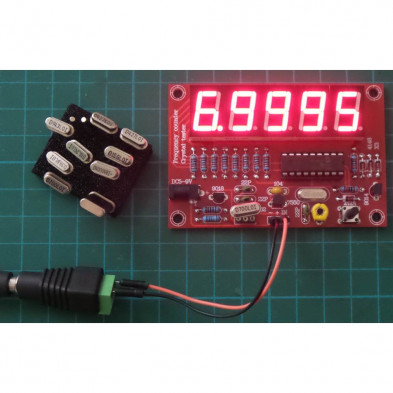

Puede medir la frecuencia de oscilación del cristal más utilizado.

Cinco resoluciones precisas (por ejemplo, 0,0050 kHz, 4,5765 MHz, 11.059 MHz);.

Conversión de rango automático, sin cambio humano.

Ajustes de frecuencia de suma y resta para la medición de transceptores de radio y otros equipos.

Puede seleccionar el modo de ahorro de energía, si la frecuencia no es evidente cambia en 15 segundos apaga automáticamente la pantalla.

Puede usar la fuente de alimentación de interfaz USB universal de 5V, también puede usar una fuente de alimentación CC externa o una batería de 9V.

El número de componentes es pequeño, todos los componentes de línea recta, instalación y puesta en marcha simple.

ESPECIFICACIONES TECNICAS:

Material: PCB

Color: rojo

Rango de frecuencia: 1Hz-50MHz

Rango de prueba de cristal: aproximadamente 4MHz-48MHz

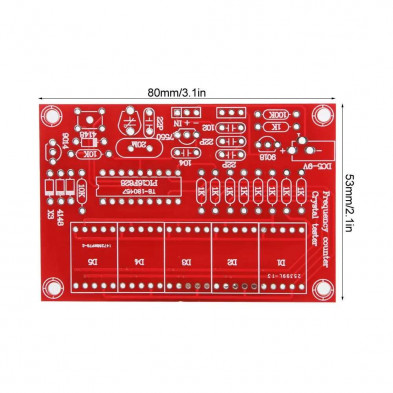

Tamaño del artículo ensamblado: aproximadamente 8x5,5x0,7 cm

El paquete incluye

1 Juego de 1Hz-50MHz Kit de contador de frecuencia (para ensamblar)

Referencia de producto: PIC16F628 FREQUINCY COUNTER
