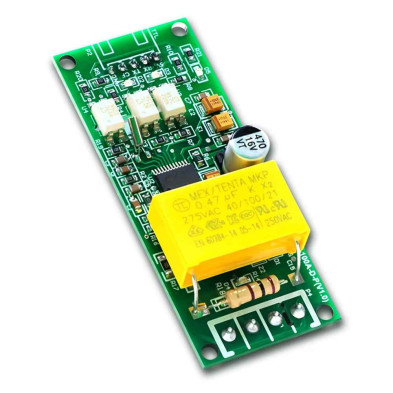

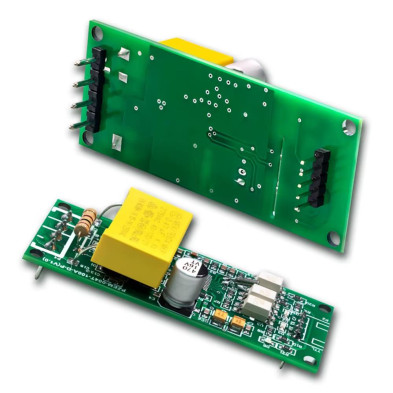

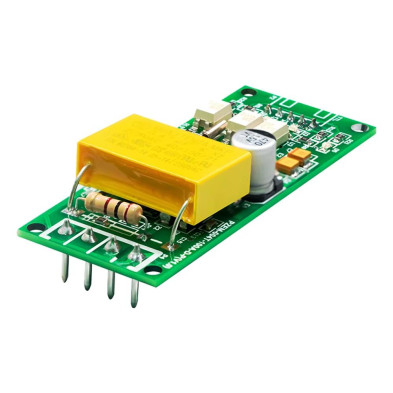

El modulo PZEM 004T es un dispositivo de medicion AC disenado para realizar monitoreo electrico avanzado. Permite medir voltaje, corriente, potencia activa, energia, frecuencia y factor de potencia con alta precision. Este modulo no incluye pantalla, ya que la lectura de datos se realiza completamente a traves de la interfaz serial TTL UART.
El protocolo empleado en la capa de aplicacion es Modbus RTU, lo que permite una integracion profesional con controladores, microcontroladores y sistemas de automatizacion. El modulo soporta lectura de registros, escritura de registros, configuracion de direccion del esclavo, ajuste del umbral de sobrepotencia, reinicio de energia acumulada y funciones especiales como calibracion de fabrica.

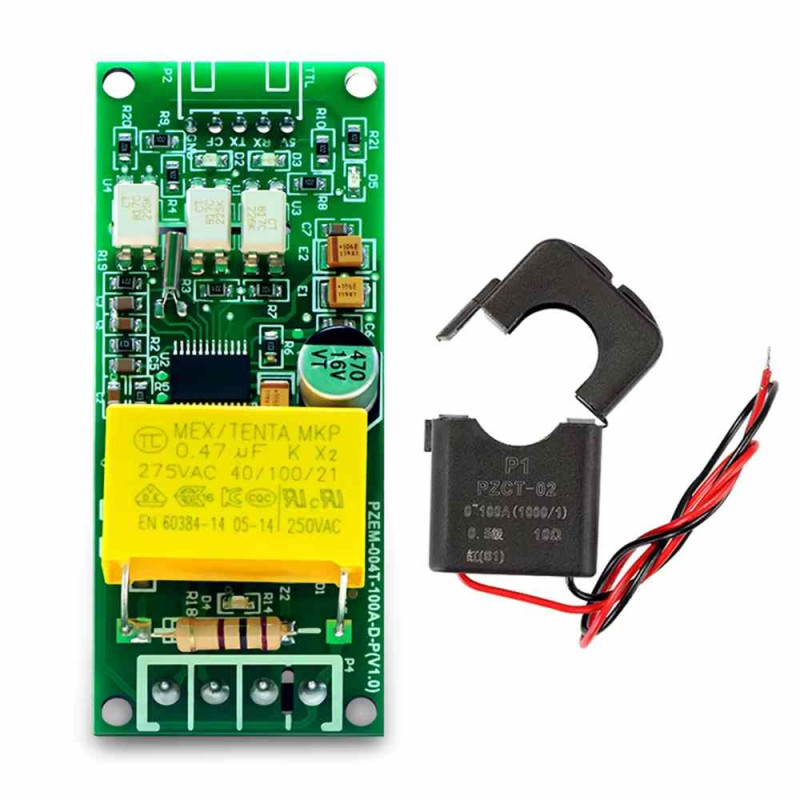

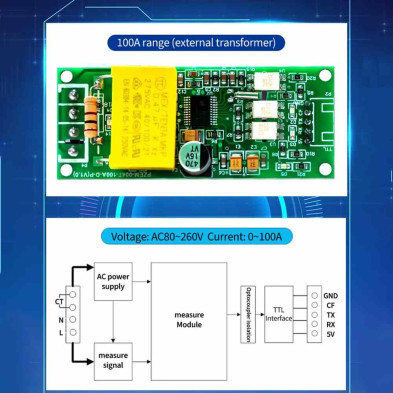

El modelo PZEM 004T 100A utiliza un transformador de corriente externo para medir cargas de hasta 100 amperios. Los datos se almacenan automaticamente durante perdida de energia, y se mantienen hasta su proximo encendido. El modulo solo provee comunicacion TTL UART, pero si se requiere operacion sobre bus RS485 se puede agregar un convertidor externo UART a RS485.
Este modulo es ampliamente utilizado en tableros electricos, gabinetes de distribucion, sistemas de monitoreo domestico, equipos de automatizacion, control de cargas, mediciones didacticas, y proyectos IoT que requieren mediciones electricas precisas y protocolos profesionales.
CARACTERISTICAS:
Medicion completa de parametros electricos AC
Voltaje, corriente, potencia, energia, frecuencia y factor de potencia
Comunicacion serial TTL UART
Soporte de protocolo Modbus RTU sobre UART
Posibilidad de utilizar conversor UART a RS485
Funciones avanzadas como alarmas, reset de energia y calibracion
Transformador de corriente externo de 100A
Resoluciones altas en cada parametro
Retencion de datos al apagar
Compatibilidad con sistemas de control e IoT
ESPECIFICACIONES TECNICAS:
PARAMETROS DE VOLTAJE
Rango de medicion 80 a 260V AC
Resolucion 0.1V
Precision 0.5 por ciento
PARAMETROS DE CORRIENTE
Rango 0 a 100A segun modelo
Corriente inicial de medicion 0.02A en modelo 100A
Resolucion 0.001A
Precision 0.5 por ciento
PARAMETROS DE POTENCIA ACTIVA
Rango 0 a 23kW para version 100A
Potencia minima detectable 0.4W
Resolucion 0.1W
Formato de visualizacion
menor a 1000W con un decimal
mayor o igual a 1000W sin decimales
Precision 0.5 por ciento
PARAMETROS DE FACTOR DE POTENCIA
Rango 0.00 a 1.00
Resolucion 0.01
Precision 1 por ciento
PARAMETROS DE FRECUENCIA
Rango 45 a 65Hz
Resolucion 0.1Hz
Precision 0.5 por ciento
PARAMETROS DE ENERGIA
Rango 0 a 9999.99kWh
Unidad Wh para valores menores a 10kWh
Unidad kWh para valores mayores o iguales a 10kWh
Resolucion 1Wh
Reset de energia via software
ALARMAS
Alarma por sobrepotencia configurable
Se establece mediante escritura de registro

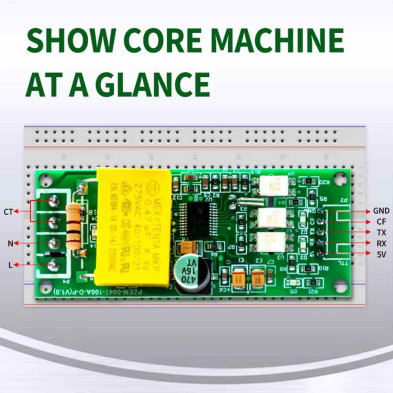

INTERFAZ DE COMUNICACION
Tipo TTL UART
Baud rate 9600
Bits de datos 8
Bits de paro 1
Paridad ninguna
Soporta Modbus RTU por UART
Puede operar por RS485 mediante un convertidor externo USB TTL a RS485
FUNCIONES DE PROTOCOLO SOPORTADAS
0x03 lectura de registros holding
0x04 lectura de registros de entrada
0x06 escritura de un registro
0x41 comando especial de calibracion requiere contrasena 0x3721
0x42 reset de energia acumulada
RANGO DE DIRECCION DEL MODULO
0x01 a 0xF7 direccion de esclavo
0x00 direccion broadcast sin respuesta
0xF8 direccion para uso unico esclavo y calibracion
FORMATO DE TRAMAS MODBUS
Trama de lectura
Direccion del esclavo
Codigo de funcion 0x04
Direccion alta del registro
Direccion baja del registro
Cantidad de registros alta
Cantidad de registros baja
CRC alto
CRC bajo
Trama de respuesta correcta
Direccion
Codigo
Numero de bytes
Datos de registros
CRC
Trama de error
Direccion
Codigo de error
Codigo de fallo
CRC
CODIGOS DE FALLO
01 funcion ilegal
02 direccion ilegal
03 datos ilegales
04 error interno del esclavo
EJEMPLO DE LECTURA COMPLETA DE 10 REGISTROS
Comando enviado
01 04 00 00 00 0A HH LL
Respuesta
01 04 14 08 98 03 E8 00 00 08 98 00 00 00 00 00 00 01 F4 00 64 00 00 HH LL
Interpretacion
Voltaje 0x0898 decimal 2200 valor 220.0V
Corriente 0x000003E8 decimal 1000 valor 1.000A
Potencia 0x00000898 decimal 2200 valor 220.0W
Energia 0x00000000 valor 0Wh
Frecuencia 0x01F4 decimal 500 valor 50.0Hz
Factor de potencia 0x0064 decimal 100 valor 1.00
Estado de alarma 0x0000 sin sobrepotencia
COMANDOS DE CONFIGURACION
Cambiar umbral de alarma de potencia
Direccion 0x0001
Comando tipo escritura 0x06
Cambiar direccion del esclavo
Direccion 0x0002
COMANDO DE RESET DE ENERGIA
Direccion del esclavo + 42 + CRC alto + CRC bajo
COMANDO DE CALIBRACION
Direccion F8
Funcion 41
Contrasena 37 21
CRC alto y bajo
Tiempo de respuesta hasta 4 segundos
OTRAS NOTAS TECNICAS
Modulo solo para uso en interiores
No conectar carga por encima del valor nominal
Verificar cableado para evitar danios
Dimensiones del modulo 7.3 x 3 cm
Transformador 3.1 x 2.9 x 4.7 cm
Longitud de cable 20 cm
Referencia de producto: PZEM 004T+SPLIT-CORE EASY
