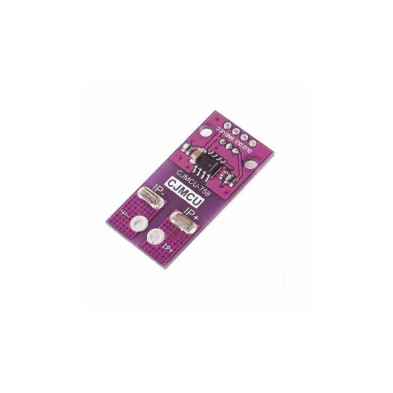

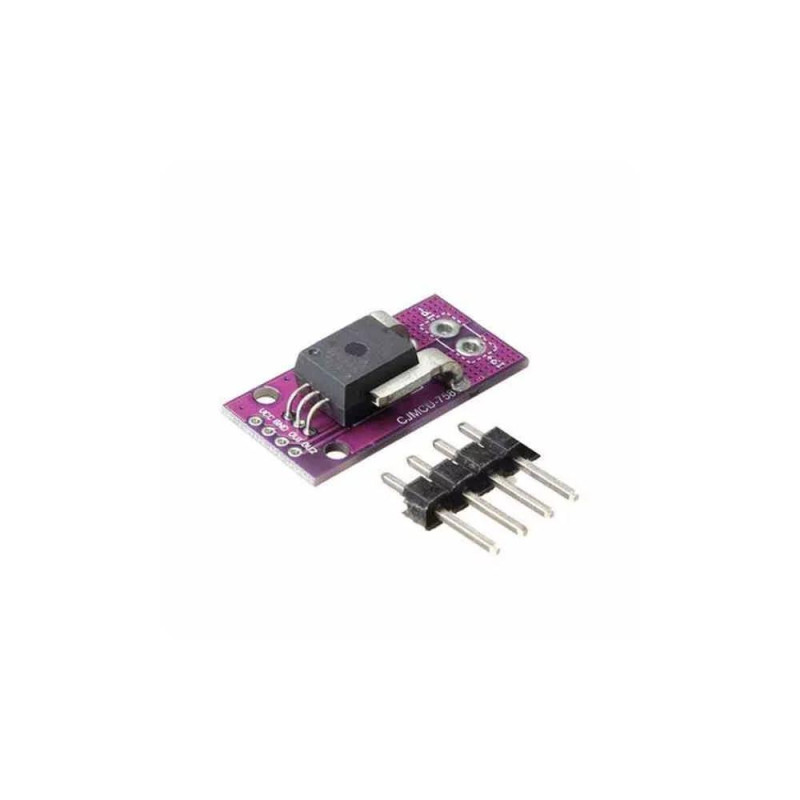

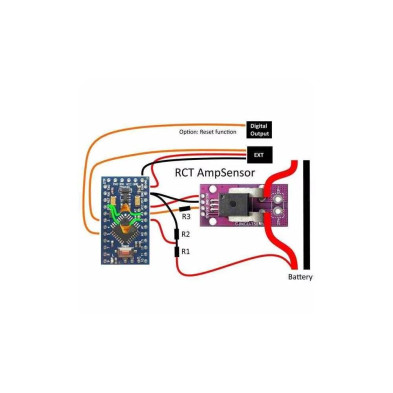

ACS758-150B MODULO SENSOR CORRIENTE 150A BIDIRECCIONAL AC DC

El módulo ACS758 es un sensor de corriente que ofrece soluciones económicas y precisas para la detección de corriente CA o CC. Las aplicaciones típicas incluyen control de motor, detección y administración de carga, fuente de alimentación y control de convertidor de CC a CC, control de inversor y detección de fallas por sobrecorriente.

El dispositivo consiste en un circuito de Hall lineal de baja desviación de precisión con una trayectoria de conducción de cobre ubicada cerca de la matriz. La corriente aplicada que fluye a través de este camino de conducción de cobre genera un campo magnético que Hall IC convierte en un voltaje proporcional. La precisión del dispositivo se optimiza a través de la proximidad de la señal magnética al transductor Hall. El circuito BiCMOS Hall IC, de baja compensación y estabilización de corte, proporciona un voltaje de salida proporcional y preciso, programado para la precisión en la fábrica.

APLICACIONES:

Control del motor

Detección y gestión de carga

Control de convertidor de CC a CC

Control del inversor

Fuentes de alimentación

Protección contra fallas por sobrecorriente

NOTA: EL COLOR DEL MÓDULO PUEDE DIFERIR DE LA IMAGEN MOSTRADA

CARACTERISTICAS:

Rendimiento de ruido líder en la industria a través de técnicas de diseño de filtros y amplificadores patentados

El blindaje integrado reduce en gran medida el acoplamiento capacitivo del conductor de corriente a la matriz debido a las altas señales dV / dt, y evita la desviación del desplazamiento en

aplicaciones de alto voltaje en el lado alto

Mejora del error de salida total a través de la ganancia y el ajuste compensado sobre la temperatura

Tamaño de paquete pequeño, con capacidad de montaje fácil

Monolithic Hall IC para una alta fiabilidad

Pérdida de potencia ultrabaja: resistencia del conductor interno de 100 µO

El aislamiento galvánico permite su uso en la detección de corriente alta económica en sistemas de alto voltaje

3,0 a 5,5 V, operación de suministro único

corriente de trabajo 100A, temperatura de trabajo de -40 ? ~ +150 ?

Ancho de banda típico de 120 kHz

3 µs de tiempo de subida de salida en respuesta a la corriente de entrada por pasos

Tensión de salida proporcional a las corrientes de CA o CC

Recortada en fábrica para mayor precisión

Voltaje de salida de salida extremadamente estable

Histéresis magnética casi nula.

ESPECIFICACIONES TECNICAS:

Corriente: 150A

Voltaje: 3.3-5.5V

Temperatura de trabajo: -40 °C ~ 150 °C

Referencia de producto: ACS758-150B
