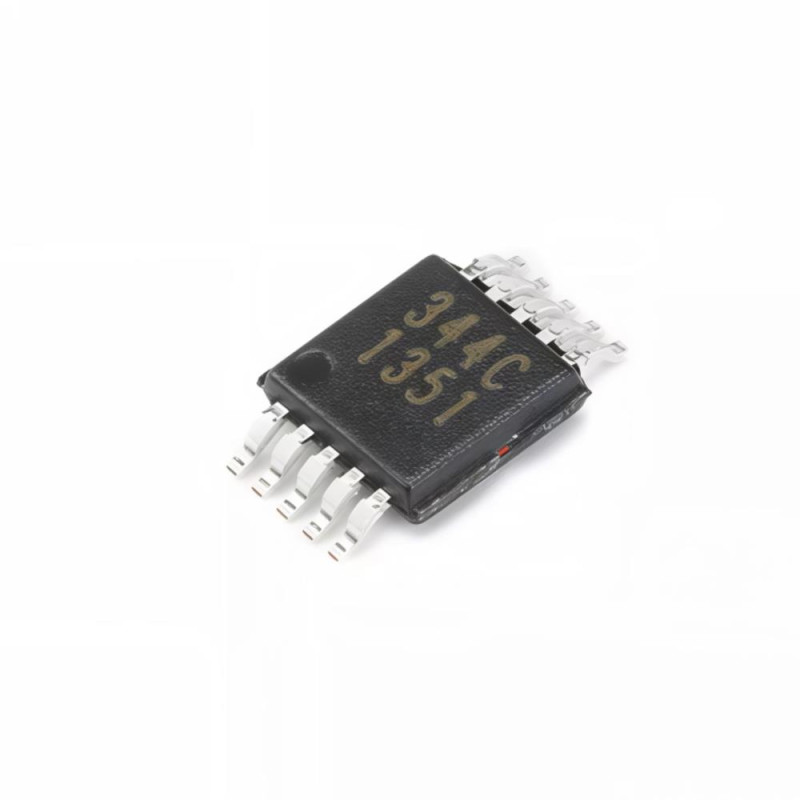

DAC CHIP PARA AUDIO CS4344-CZZ 344C 24BIT 192KHZ TSSOP10 SMD

El CS4344-CZZ es un convertidor digital a analogico (DAC) de alto rendimiento diseñado para aplicaciones de audio de alta fidelidad. Este circuito integrado permite convertir señales de audio digital en audio analogico estereo con una excelente calidad de sonido.

Este DAC de 24 bits ofrece un amplio rango dinamico de hasta 114 dB y muy baja distorsion armonica total de aproximadamente -100 dB, lo que garantiza una reproduccion de audio clara, precisa y con alta fidelidad.

El dispositivo soporta frecuencias de muestreo de hasta 192 kHz, lo que lo hace ideal para aplicaciones de audio profesional, reproductores digitales de alta calidad, sistemas multimedia y equipos de sonido avanzados.

El CS4344-CZZ integra en su interior un sistema completo de conversion digital a analogico que incluye interpolacion digital, modulador delta sigma multibit de cuarto orden y filtrado analogico de salida. Esto permite reducir la cantidad de componentes externos necesarios y simplifica el diseño del circuito.

Ademas, el integrado soporta interfaces de audio digital como I2S, ampliamente utilizadas en microcontroladores, procesadores de audio y sistemas embebidos.

Gracias a su bajo consumo de energia y su encapsulado compacto SMD TSSOP de 10 pines, este circuito integrado es ideal para sistemas de audio portatiles, equipos HiFi, televisores digitales, reproductores multimedia, sistemas de entretenimiento automotriz y proyectos de audio DIY.

CARACTERISTICAS:

Convertidor digital a analogico DAC de audio estereo

Resolucion de audio de 24 bits

Frecuencia de muestreo de hasta 192 kHz

Amplio rango dinamico de hasta 114 dB

Baja distorsion armonica total aproximada de -100 dB

Arquitectura delta sigma multibit de cuarto orden

Filtro analogico de salida integrado

Soporte para interfaz de audio digital I2S

Modo de deteccion automatica de velocidad de muestreo

Bajo consumo de energia

Requiere pocos componentes externos

Encapsulado compacto SMD TSSOP de 10 pines

ESPECIFICACIONES TECNICAS:

Modelo: CS4344-CZZ

Tipo: Convertidor digital a analogico DAC

Resolucion: 24 bits

Canales de audio: Estereo

Rango dinamico: 114 dB

Distorsion armonica THD+N: -100 dB

Frecuencia de muestreo maxima: 192 kHz

Interfaz de datos: I2S

Voltaje de alimentacion: 3.0 V a 3.47 V o 5 V

Tipo de alimentacion: Fuente simple

Temperatura de operacion: -10 grados C a 70 grados C

Tipo de montaje: SMD montaje en superficie

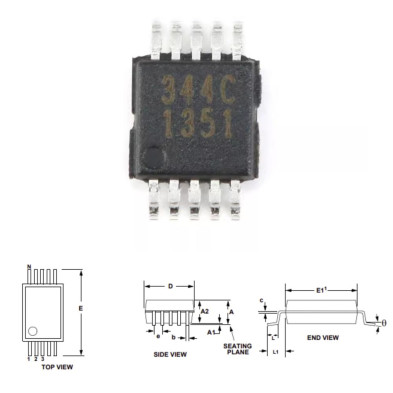

Encapsulado: TSSOP 10 pines

Ancho aproximado del encapsulado: 3.0 mm

APLICACIONES

Reproductores de audio digital

Equipos de audio profesional

Sistemas HiFi y home theater

Televisores digitales

Reproductores DVD y multimedia

Sistemas de audio automotriz

Equipos de sonido portatiles

Proyectos de audio digital DIY

Referencia de producto: CS4344

ENLACES DE INTERES

Puede descargar la hoja de datos o datasheet AQUI.
