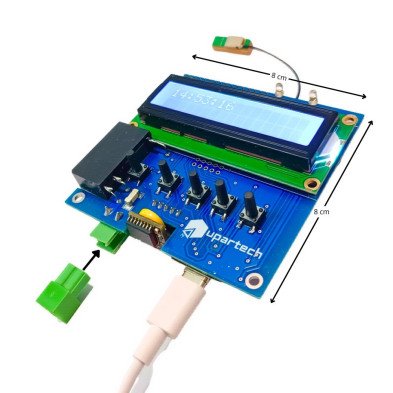

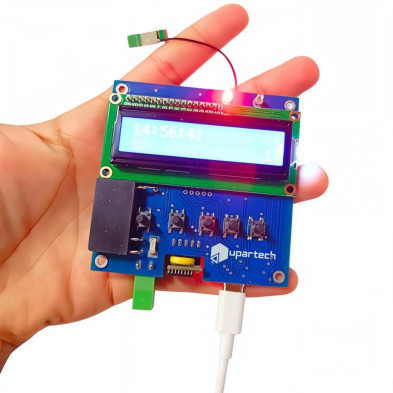

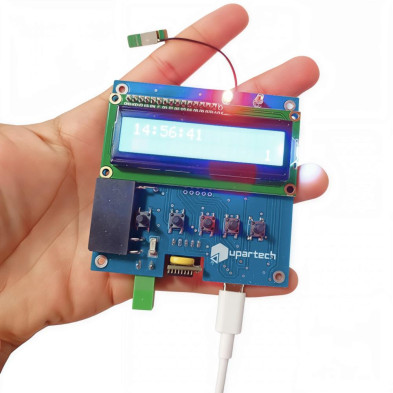

La ESP32_allbox integra en una sola PCB las funciones clave para control, monitoreo e IoT profesional. Basada en ESP32‑C3 Super Mini, ofrece conectividad Wi‑Fi y buen desempeño en un formato compacto. Incluye LCD1602 mediante PCF8574 (con trimmer SMD para contraste), RTC DS3231 (módulo removible), y GPS NEO‑6 para posicionamiento.

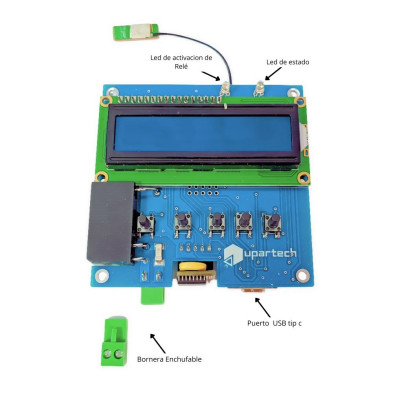

Para interacción local, dispone de 5 pulsadores en arreglo resistivo ADC sobre IO2 y LED de estado en IO0. El control de cargas se realiza con un relé de 8A, protegido por fusible SMD de 6A, con LED indicador en paralelo. Una salida de alta corriente con MOSFET SI2307 (lógica inversa, hasta **3 A**) en IO8 permite accionar buzzers, relés externos o tiras LED.

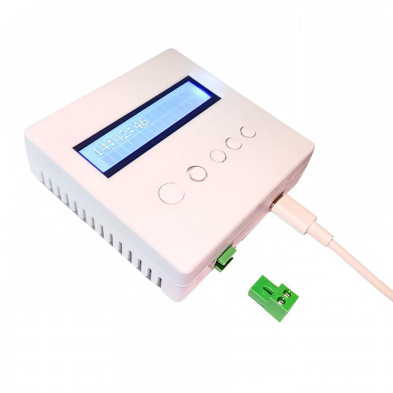

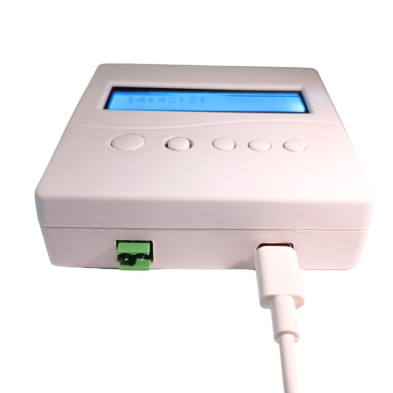

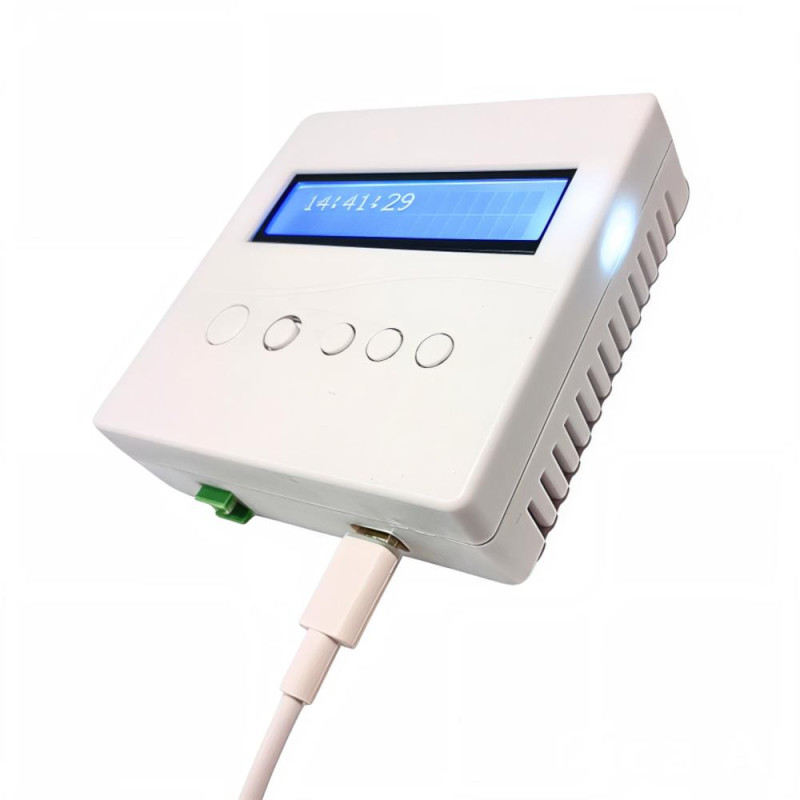

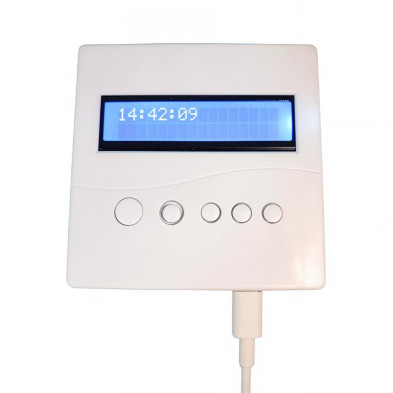

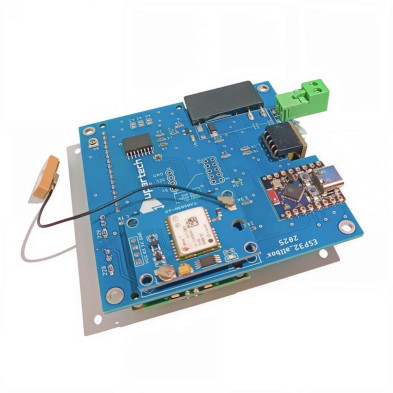

En la parte posterior, la placa expone una regleta I2C (5 V, SDA, SCL, GND) y una regleta doble de 10 pines para alimentación y GPIOs. Todo el conjunto está diseñado para encajar en caja plástica tipo 86 (86×86×26 mm), color blanco, material plástico, con 5 botones de 6 mm incluidos y orificios prefabricados para fijaciones o conectores, logrando un acabado de producto final. Alimentación por USB‑C del propio módulo ESP32‑C3 (recomendado 5 V / ≥ 1 A real).
Ideal para temporizadores de alta precisión, automatización, dispositivos IoT con visualización local y envío de datos, y proyectos que requieran añadir sensores y mostrarlos en pantalla o plataforma web. Se suministrarán códigos de ejemplo para acelerar la puesta en marcha. Disponible como PCB sola, kit (todos los componentes) o ensamblada lista para usar.
esta version esta LISTA PARA USAR
CARACTERISTICAS:
MCU/Conectividad: ESP32‑C3 Super Mini con Wi‑Fi 2.4 GHz.
- Display:LCD1602 por I2C (PCF8574) + trimmer SMD de contraste.
- Reloj en tiempo real:DS3231 (módulo removible).
- Posicionamiento: GPS NEO‑6.
- Entradas de usuario: 5 pulsadores en ADC sobre IO2 (arreglo resistivo).
- Salidas: Relé 8 A con fusible SMD 6 A + LED indicador; salida alta corriente en IO8 con SI2307 (lógica inversa, hasta 3 A).
- Indicadores: LED de estado en IO0.
- Expansión trasera:
- Regleta I2C (4 pines): VCC 5 V, SDA (IO10), SCL (IO9), GND.
- Regleta doble (10 pines): 1:GND, 2:5 V, 3:3.3 V 4:IO8 (salida 3 A, lógica inversa), 5:IO5, 6:IO20, 7:IO6, 8:IO21, 9:IO7, 10:GND.
- Direccionamiento I2C LCD: pines A0/A1/A2 del PCF8574 expuestos para seleccionar dirección.
- Alimentación: USB‑C del ESP32‑C3 (5 V / ≥ 1 A recomendado).

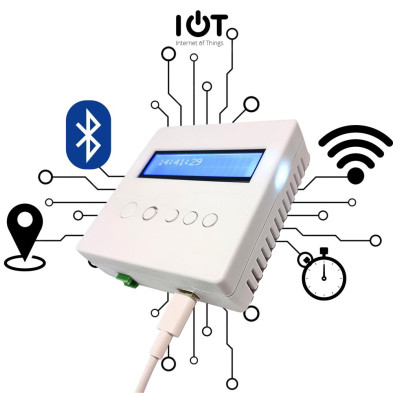

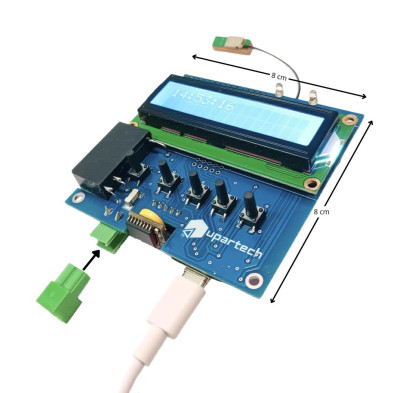

- Ensamble final: Optimizada para caja plástica tipo 86 (86×86×26 mm), color blanco, material plástico, con 5 botones de 6 mm y orificios prefabricados para botones/conectores.
ESPECIFICACIONES TECNICAS:
Placa (ESP32_allbox):
- Microcontrolador: ESP32‑C3 (módulo ESP32‑C3 Super Mini).
- Conectividad: Wi‑Fi 2.4 GHz.
- Display: LCD1602 por I²C (PCF8574) con ajuste de contraste.
- RTC: DS3231 (módulo removible).
- GPS: NEO‑6.
- Relé: 1 canal NO, 8 A máx., LED indicador; fusible SMD 6 A en serie.
- Salida alta corriente: IO8 + SI2307, lógica inversa, hasta 3 A (para buzzer, relés, tiras LED u ON/OFF de otros módulos).
- Arreglo de pulsadores (ADC en IO2): resistencias 560Ω, 1kΩ, 2.2kΩ, 3.9kΩ, 10kΩ en serie con 3.3kΩ común hacia IO2.
- LED de estado: en IO0.
- Regleta I2C (4 pines): 5 V, SDA(IO10), SCL(IO9), GND.
- Regleta GPIO (10 pines): 1:GND, 2:5 V, 3:3.3 V, 4:IO8 (alta corriente), 5:IO5, 6:IO20, 7:IO6, 8:IO21, 9:IO7, 10:GND.
- Direccionamiento I2C LCD: A0/A1/A2 accesibles.
- Alimentación: 5 V por USB‑C del módulo ESP32‑C3 (≥ 1 A).
Caja compatible (para montaje final):
- Tipo: 86 (frontal 86×86 mm).
- Dimensiones externas: 86 × 86 × 26 mm (3.39 × 3.39 × 1.02 in).
- Color: Blanco.
- Material: Plástico.
- Botones frontales incluidos: 5 × 6 mm.
- Uso previsto: proyectos con pantalla LCD1602; orificios prefabricados aprovechables para botones o conectores.
- Notas: tolerancia dimensional mas o menos(1‑3) mm por medición manual.

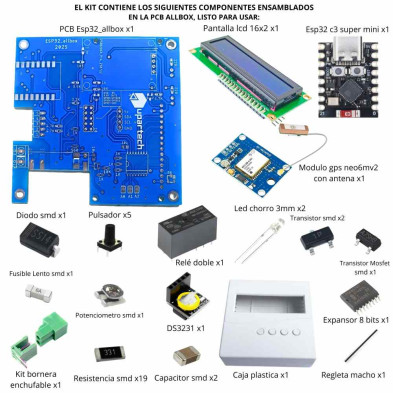

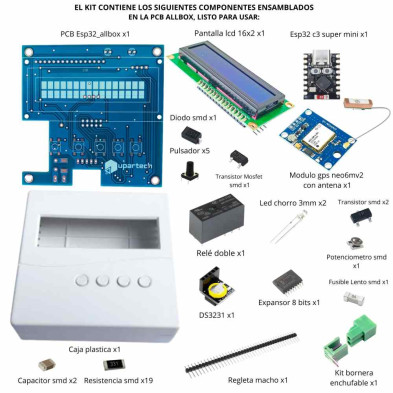

Opciones de venta: PCB sola, kit de componentes, o ensamblada lista para usar.
este producto ya esta ensamblado listo para USAR
Referencia de producto: ESP32-ALLBOXEN
