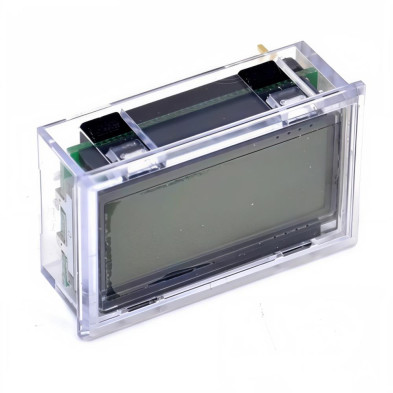

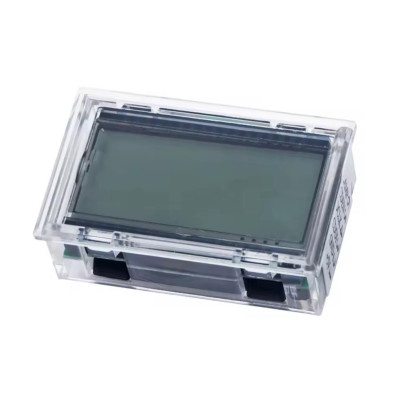

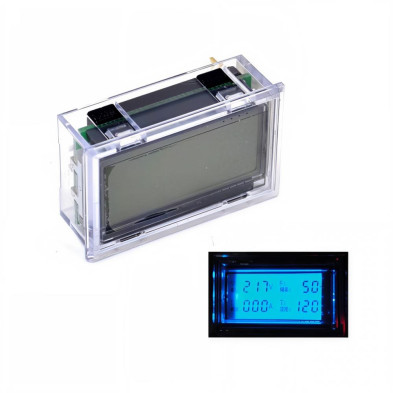

El LCD3320 es una pantalla de cristal líquido con parámetros de CA. Puede mostrar cuatro parámetros: voltaje, corriente, frecuencia y temperatura en chino e inglés. Se puede usar con un chip de control de inversor de onda sinusoidal pura EG8010 (La versión para esta pantalla) o con un módulo de inversor de onda sinusoidal EGS002. También puede ser manejado por el usuario usando un microcontrolador. Se puede aplicar a fuentes de alimentación de CC-CA o CA-CA como inversores, UPS, reguladores de tensión, reguladores de tensión e inversores. El cristal líquido viene con luz de fondo.

El usuario puede controlar el interruptor de luz de fondo y el brillo a través de un triodo. La alimentación especial LCD3320 para fuente de alimentación del inversor utiliza un bus en serie de tres cables para reducir el consumo de recursos del microcontrolador. Amplio rango de tensión de funcionamiento, puede trabajar en 3.3V y 5V ocasiones. Tamaño pequeño, se puede montar en una carcasa pequeña.

NOTA: PARA GARANTIZAR EL CORRECTO FUNCIONAMIENTO DE ESTA PANTALLA CON EL EG8010 DEBE DE CONSULTARLE A SU PROVEDOR QUE ESTE SEA EL COMPATIBLE CON LA PANTALLA LCD3220. HAY DOS VERSIONES DEL EG8010 UNO PARA LA PANTALLA LCD3220 Y OTRO PARA LCD12832 (POR DEFECTO).

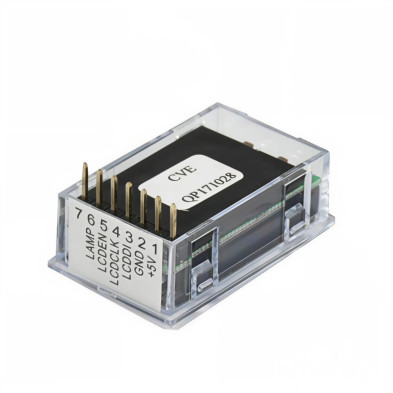

TAMBIEN LO PUEDE VERIFICAR MIDIENDO EL VOLTAJE ENTRE GND Y EL PIN LCDDI EN EL MODULO EGS002, EL VOLTAJE DEBE SER +5V ENTONCES EL MÓDULO ES COMPATIBLE CON LA PANTALLA SI ES CERO LA PANTALLA NO LE FUNCIONARÁ.

ESPECIFICACIONES TECNICAS:

- Compatible con el EG8010 o módulo EG002 (La versión para esta pantalla)

- Usa protocolo serial

- Voltaje: 2.4V a 5.2V

- Corriente de funcionamiento: 150uA a 3V, 300uA a 5V

- Dimenciones: 35mmx22mmx12mm

Referencia de producto: LCD3220 - LCD3320

ENLACES DE INTERES

Para ver un tutorial AQUI.

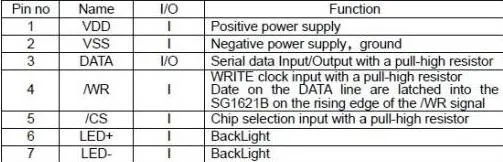

Puede descargar la hoja de datos o datasheet AQUI.

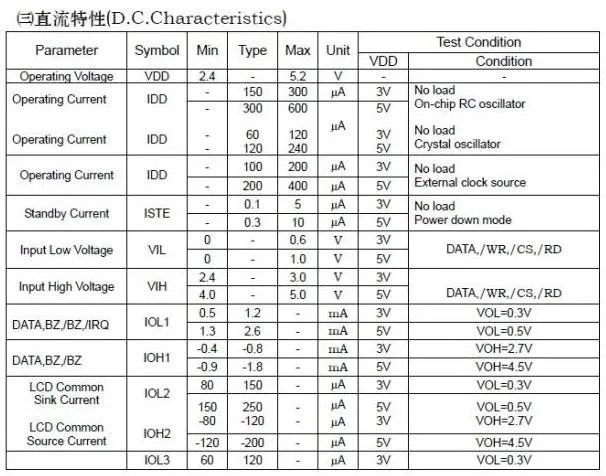

***+++ Tabla de rangos maximos Aquí.
