EG8010 IC CONTROLADOR PWM INVERSOR DE ONDA SENO

EG8010 es un inversor de onda sinusoidal pura digital ASIC (Application Specific Integrated Circuit) con función completa de control de tiempo muerto incorporado. Se aplica al sistema de convertidor de potencia de dos etapas DC-DC-AC o al sistema de transformador de frecuencia de baja potencia DCAC de una sola etapa para impulsar. EG8010 puede lograr una onda sinusoidal pura de 50/60 Hz con alta precisión, bajo armónico y distorsión mediante un oscilador de cristal externo de 12MHz. EG8010 es un CMOS IC que integra el generador sinusoidal SPWM, el circuito de control de tiempo muerto, el divisor de rango, el circuito de arranque suave, la protección de circuito, la comunicación en serie RS232, la unidad de LCD serie 12832, y etc.

ESPECIFICACIONES TECNICAS:

+ 5V suministro individual

4 ajustes de frecuencia de salida pueden ajustarse por 2 pines

onda sinusoidal de frecuencia constante de 50Hz

frecuencia de onda constante de frecuencia constante de 60Hz

0-100Hz onda sinusoidal de frecuencia ajustable

0-400Hz frecuencia senoidal de frecuencia ajustable

2 modos de modulación pueden establecer por1 pin

Mod Modulación unipolar

Modulación bipolar

4 configuraciones de tiempo muerto pueden ajustarse por 2 pines

300nS

500nS

1.0uS

1.5uS

Oscilador de cristal externo de 12MHz

frecuencia de modulación 23.4KHz

Voltaje de salida \ Corriente \ Detección y manejo de temperatura

Soft 3 segundos de arranque suave puede seleccionar por 1 pin

Communication Soporte de comunicación USART

Voltaje \ Corriente \ Temperatura \ Soporte de pantalla de frecuencia por LCD externo

Parámetros y funciones personalizan el soporte

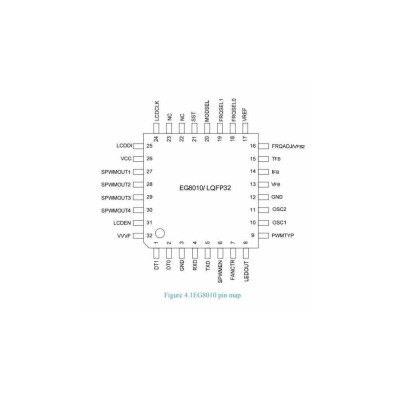

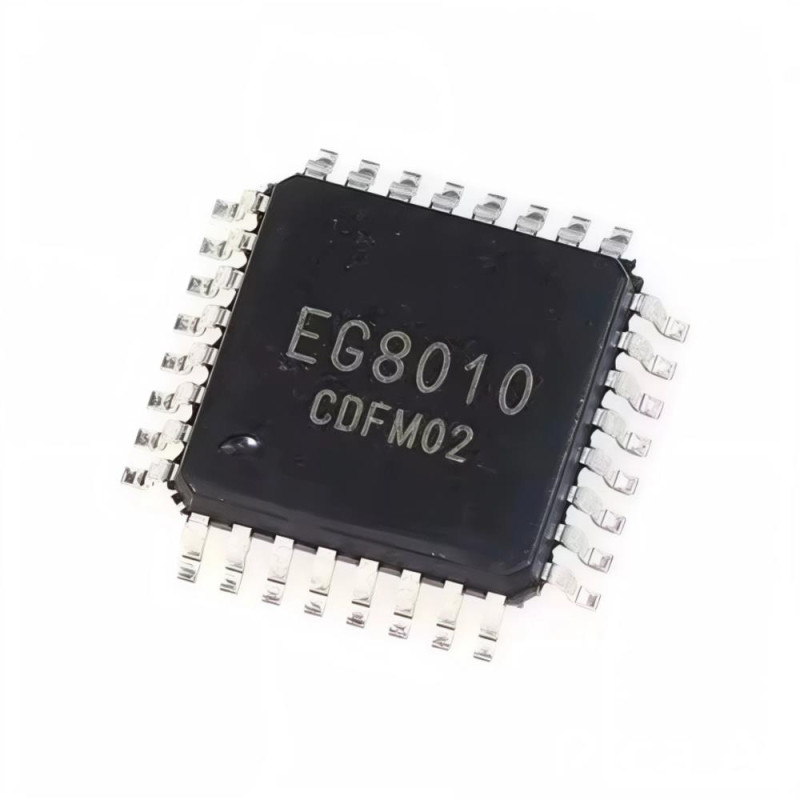

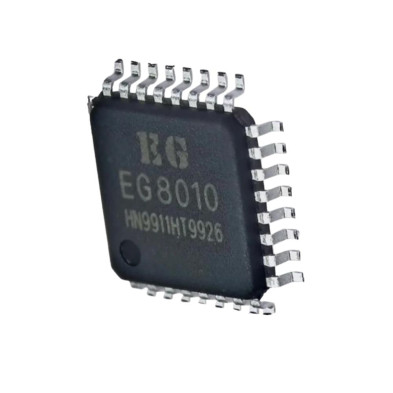

Referencia de producto: EG8010 LQFP-32 IC INVERSOR

ENLACES DE INTERES

Puede descargar la hoja de datos o datasheet AQUI.
