MÓDULO EGS031 INVERSOR SENOIDAL TRIFASICO CON EG8030

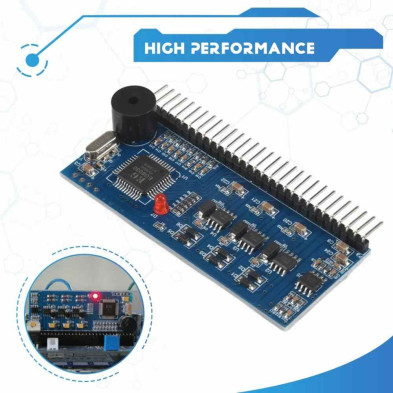

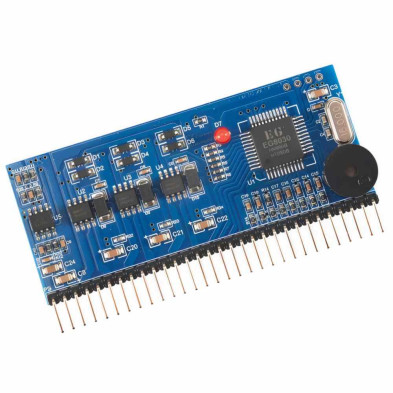

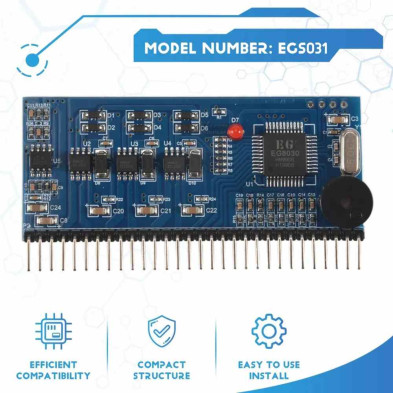

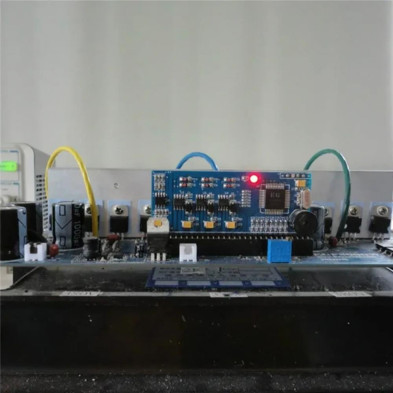

EGS031 placa de conductor se puede utilizar como tarjeta de evaluación EG8030 también se puede utilizar para el inversor trifásico, UPS trifásico, EPS de tres fases de producción en masa de la placa de impulsión.

EGS031 se adopta como el tablero de conductor puro del inversor de la onda de seno de la fase de la viruta EG8030 del control de la base. Necesita un backplane de potencia adicional y un transformador de frecuencia trifásico trifásico constituyen un inversor de onda senoidal puro, ha funcionado con éxito en el prototipo del inversor de 2000W.

Usuarios etapa preliminar menos volumen, puede comprar directo esta unidad para producir el tablero del inversor. Rendimiento, el usuario simplemente comprar EG8030 chip único, proporcionamos esquemas de tablero de controladores, PCB bordo mapa de los archivos, los usuarios pueden producir su propia placa de conductor.

El voltaje 100V de la placa de la impulsión, conveniente para el voltaje del autobús del puente completo debajo de la ocasión 100V, no apoya la comunicación y FM.

EG8030 es un digital, totalmente funcional viene con control de tiempo muerto de trifásico de onda pura de onda sinusoidal generador chip, configurable cuatro modos de funcionamiento puede ser utilizado en DC-DC-AC arquitectura de conversión de potencia o dos DC-AC single-stage boost converter Frecuencia. El oscilador de cristal externo de 16MHz, que puede producir la alta precisión, la distorsión y los armónicos es señal trifásica muy pequeña del SPWM. Y tienen el mecanismo de muestreo perfecto que puede capturar la señal actual, la señal de temperatura, señal de voltaje trifásico, el proceso de aplicación para lograr el voltaje de salida y la función de protección. Chip utilizando la tecnología CMOS, el generador de integración interna SPWM seno, circuito de control de tiempo muerto, la magnitud del factor multiplicador, circuitos de inicio suave.

-El modulo EGS031 es un control digital, totalmente funcional con su propio chip generador de inversor de onda sinusoidal pura en tres fase, se puede configurar cuatro modos trabajad, también puede utilizar la arquitectura de conversion de potencia DC-DC-AC o de una sola etapa dos DC-AC.

-Board para inversor senoidal pura trifasico de hasta 3000W basado en el modulo EGS031. Puede adaptarse a una gran cantidad de Mosfets o IGBT para la potencia.

CARACTERISTICAS:

Caracteristicas de producto:

1. Fuente de alimentación de 5V

2. El oscilador de cristal externo de 16MHz

3. Pin Configuración de cuatro modos de funcionamiento

Regulador de circuito abierto síncrono trifásico

Reguladores síncronos trifásicos de circuito cerrado

Regulador de tensión trifásico de circuito abierto independiente

Regulador independiente trifásico en circuito cerrado

4. El voltaje, corriente, regeneración de la temperatura procesamiento en tiempo real

5. Sobretensión, subtensión, sobreintensidad, cortocircuito, sobrecalentamiento

6. Pin 3S Soft Start

7. La función de inversión de secuencia de fase

8. La función de corrección de fase

9. La forma en que el indicador de estado LED y la alarma del zumbador

10. un terraplén a lo largo de una salida de frecuencia sinusoidal y salida analógica

11. La forma en que la salida de control del ventilador

12. El perno se fija dos clases de frecuencia de salida sinusoidal pura trifásica:

Onda sinusoidal pura de frecuencia fija de 50Hz

Onda sinusoidal pura de frecuencia fija de 60Hz

13. La frecuencia portadora PWM puede ajustarse

20KHz frecuencia portadora

10KHz frecuencia portadora

Frecuencia portadora de 5 KHz

Frecuencia del portador 2.5KHz

14. Pines de control de banda muerta se pueden establecer cuatro tipos de tiempo muerto:

300nS tiempo muerto

500nS tiempo muerto

1.0uS tiempo muerto

2.0uS tiempo muerto

ESPECIFICACIONES TECNICAS:

Referencia de producto: MD EGS031

ENLACES DE INTERES

Puede descargar la hoja de datos o datasheet AQUI.
