MÓDULO SHIELD RTC DS1307 EXPANSIÓN MULTIFUNCIÓN LUZ Y SENSOR

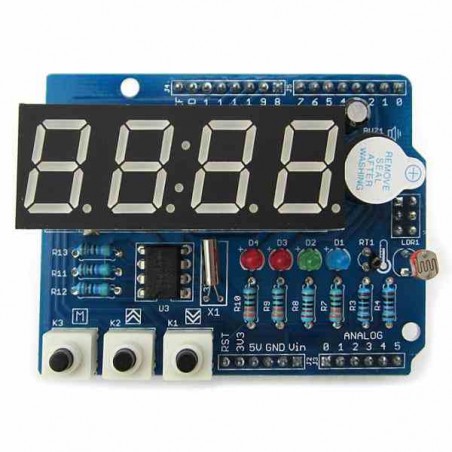

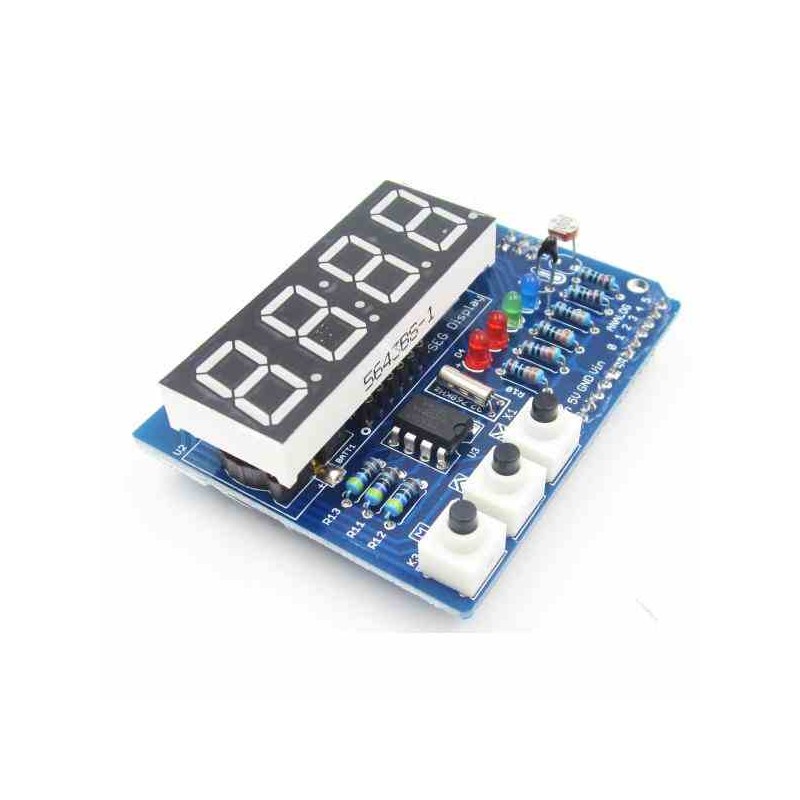

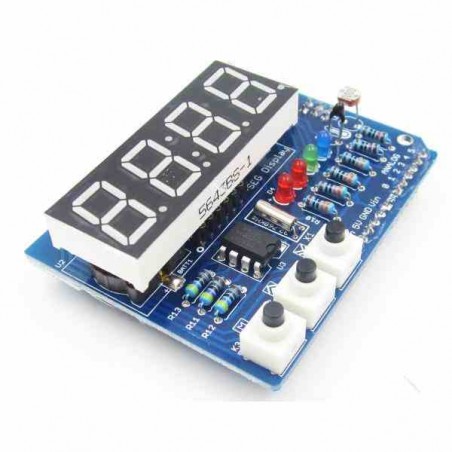

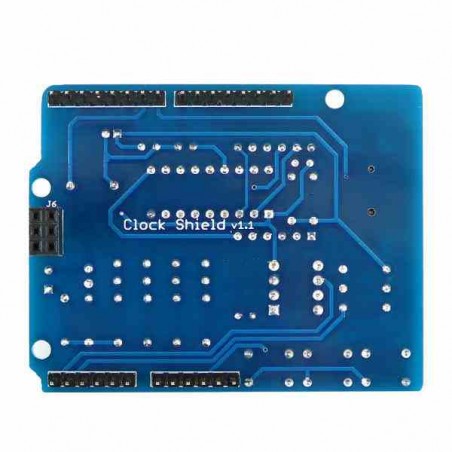

Clock Shield (módulo de reloj digital)Shield contiene los recursos más comunes para un proyecto electrónico básico, como botones, sensores, zumbador y pantalla. Combinado con la placa base compatible Arduino es un comienzo perfecto para los principiantes del mundo Arduino.

ESPECIFICACIONES TECNICAS:

Soporte de la batería: Batería en la tarjeta a la fuente de alimentación del chip del reloj en tiempo real, lo que hace que la placa pueda continuar apagando el temporizador;

Zumbador: zumbador de 5V DC, alarma, tono de tecla;

Fotoresistor: intensidad de sensor de luz ambiental;

Termistor: detección de la temperatura ambiental;

K1 ~ K3: SCM se puede escanear directamente con solo tocar un botón;

U5: TM1636, a saber, cuatro IC de controlador de LED de ánodo común de 8 segmentos;

U3: DS1307, es decir, chip de reloj en tiempo real;

D1 ~ D4: LED azul, verde, rojo, rojo, de 3 mm.

Tubo digital: 4 8 segmentos de puntos positivos con un reloj digital, y el punto decimal no se muestra, solo con fines de identificación.

Ocupado Ar duino pin Recursos:Total de nueve pines digitales ocupados, dos pines de entrada analógica, una interfaz I2C

D2: control azul LED1;

D3: Controlar el LED2 verde;

D4: Controlar el LED3 rojo;

D5: Controla el LED4 rojo;

D7: conexión TM1636 reloj pin SCLK;

D8: pin de conexión de datos TM1636 DIO;

D9: teclas de control K1;

D10: botones de control K2;

D11: botones de control K3;

A0: lecturas de sondeo del sensor de temperatura;

A1: lecturas de sondeo del sensor de luz;

A4: conecte el pin de datos DS1307 I2C SDA;

A5: conecte el reloj DS1307 I2C SCL pin

Referencia de producto: MD SHIELD RTC DS1307
