PCB PARA DESARROLLO ESP32 ALLBOX UPARTECH IOT WIFI LCD1602

La PCB ESP32_allbox de Upartech es una tarjeta de desarrollo profesional en formato optimizado para caja tipo 86 (86×86×26 mm), pensada para proyectos IoT, automatización y prototipos finales.

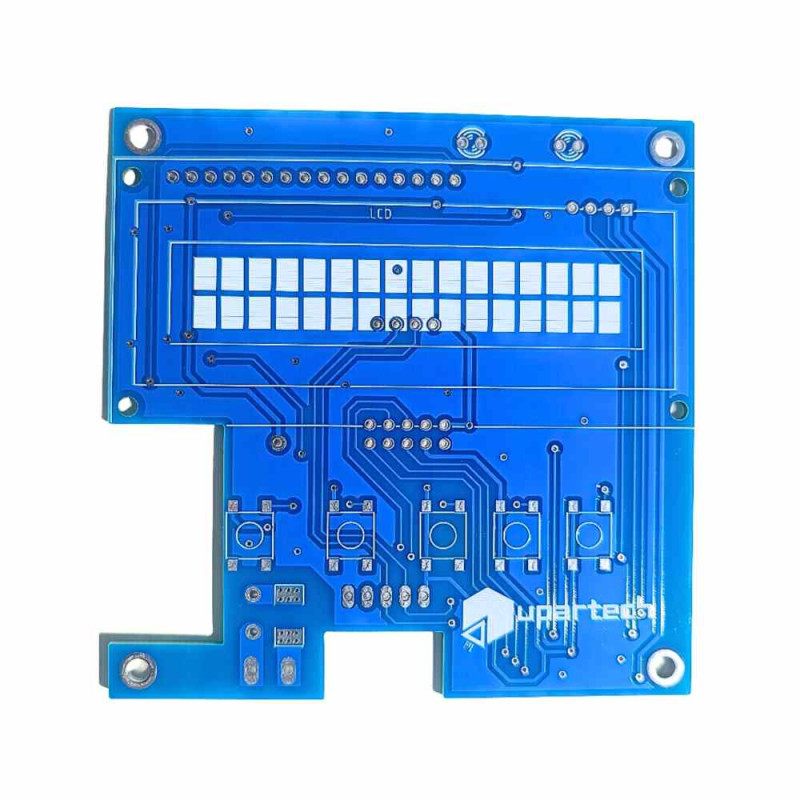

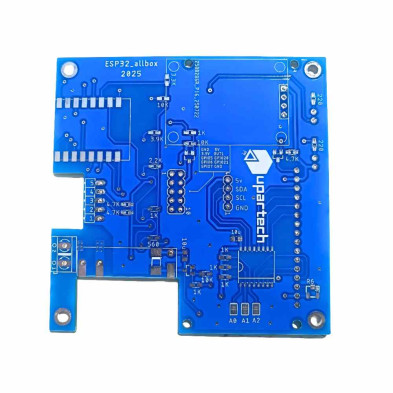

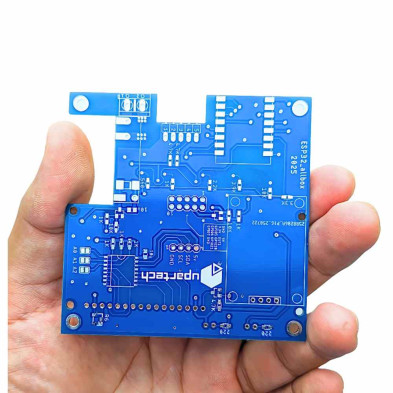

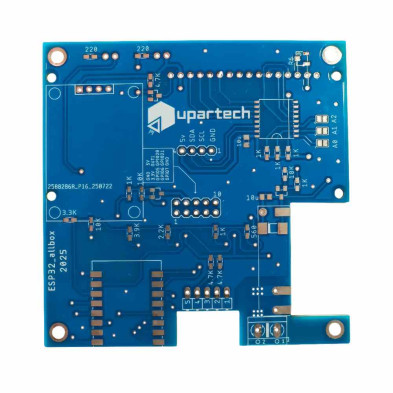

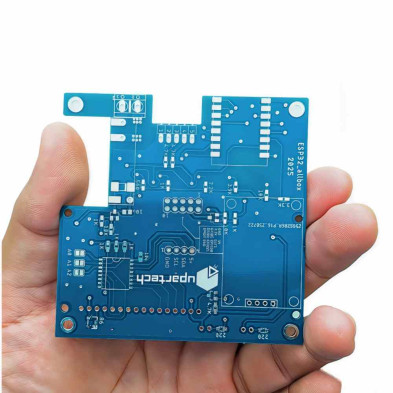

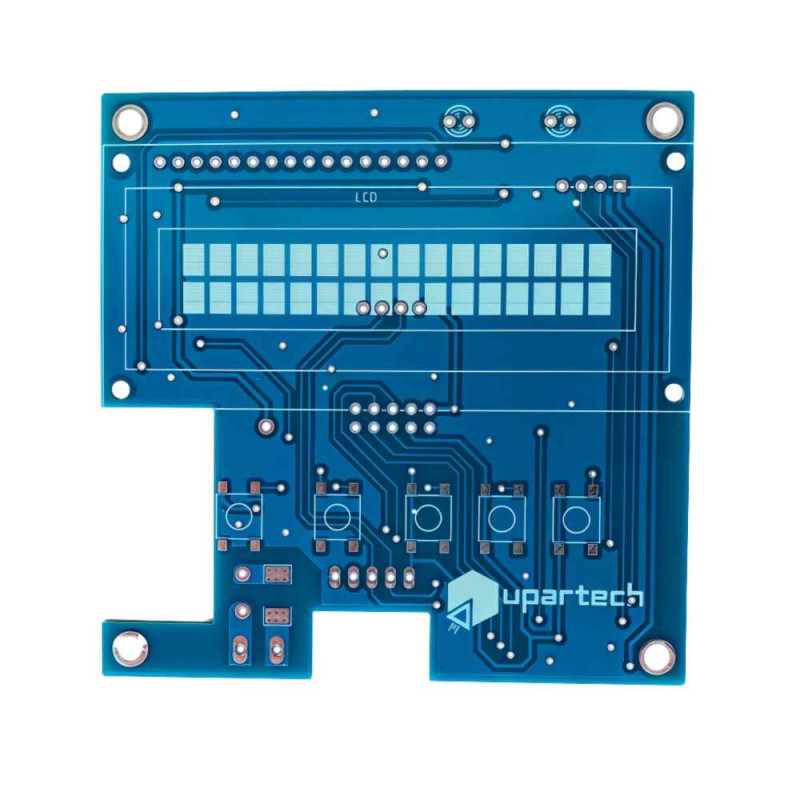

Fabricada con acabado profesional en doble cara, serigrafía clara y recubrimiento protector, esta placa integra todas las pistas y pads necesarios para montar un sistema completo basado en ESP32-C3 Super Mini con conectividad Wi-Fi, LCD1602 por I²C (PCF8574), RTC DS3231 removible, GPS NEO-6, relé de 8A y salidas de alta corriente.

Importante: este producto corresponde únicamente a la PCB vacía, sin componentes electrónicos incluidos. Ideal para makers, estudiantes y desarrolladores que deseen armar su propio proyecto con una base confiable y de alta calidad.

CARACTERISTICAS:

PCB profesional de doble cara.

Diseño optimizado para caja tipo 86 (86×86×26 mm).

Compatible con ESP32-C3 Super Mini.

Soporte para LCD1602 vía I²C (PCF8574).

Pads para RTC DS3231 (removible) y GPS NEO-6.

Conexiones previstas para relé de 8A y fusible.

Expansión I²C y GPIO disponibles.

Serigrafía clara y pads optimizados para soldadura.

Uso en proyectos IoT, temporizadores, automatización y domótica.

ESPECIFICACIONES TECNICAS:

Fabricante: Upartech.

Modelo: ESP32_allbox.

Material: FR-4, alta calidad.

Capas: 2 (doble cara).

Color: Azul con serigrafía blanca.

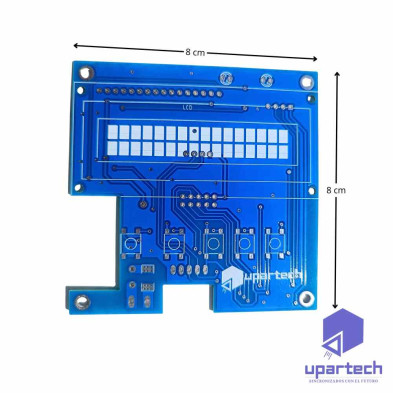

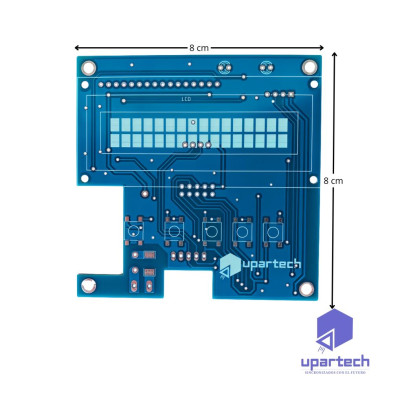

Dimensiones PCB: 86 × 86 × 26 mm (optimizada para caja tipo 86).

Compatibilidad: ESP32-C3 Super Mini, LCD1602 I²C, RTC DS3231, GPS NEO-6, relé 8A.

Aplicaciones: IoT, domótica, control, monitoreo y automatización.

Incluye: 1 × PCB profesional (sin componentes electrónicos).

Referencia de producto: PCB-ALLBOX
