El Módulo Wifi ESP8266 ofrece una buena solución y muy económica para conexión a redes Wi-Fi. Este módulo permite al usuario, delegar todas las funciones relacionadas con Wi-Fi y TCP/IP. El módulo wifi serial ESP8266 es capaz de funcionar como “adaptador de red” en sistemas basados en microcontroladores y Arduino.

Se trata de uno de los módulo wifi más económico en el mercado y que además tiene las características necesarias para poder utilizarse sin problemas, ya que se dispone de mucha información ya desarrollada. Úsalo para habilitar tus productos y prototipos para la era del Internet de las cosas.

Nota: Esta nueva versión del módulo ESP8266 WiFi ha aumentado el tamaño del disco flash de 512k a 1 MB.

CARACTERISTICAS:

802.11 b/g/n

Wi-Fi Direct (P2P), soft-AP

Stack TCP/IP integrado

Interface serial sencilla mediante comandos AT

LED's indicadores de alimentación y TX

Suiche TR, balun, LNA, amplificador de potencia y red de acople integrados

PLL's, reguladores de baja caida, DCXO y unidades de manejo de potencia integrados

Potencia de salida: +19.5 dBm en modo 802.11b

Corriente en modo de apagado 10 uA

CPU RISC de bajo consumo integrada que puede ser empleada como procesador de aplicación

Procesadores MAC/Bandabase integrados

Administeración de QoS

Sistemas WEP, TKIP, AES, y WAPI integrados

SDIO 1.1/2.0, SPI, UART

STBC, 1×1 MIMO, 2×1 MIMO

Agregación A-MPDU & A-MSDU con intervalo de guarda de 0.4 ms

Wake up y transmisión de datos en menos de 2 ms

Antena integrada de 2.4Ghz.

Consumo de potencia en modo standby 1.0 mW (DTIM3)

Voltaje de alimentación: 3.3 V. Este módulo no tolera 5 V. Cualquier voltaje superior a 3.6 V en sus entradas o en el pin de alimentación puede dañarlo

ESPECIFICACIONES TECNICAS:

Existen multitud de integrados especializados en comunicaciones WiFi y de módulos que los incorporan ¿Por qué un módulo con el ESP8266? Principalmente por cuatro razones: es muy barato, es pequeño, tiene un buen nivel de prestaciones para ser usado con microcontroladores de gama media y alta y es muy sencillo de usar. Estas características base y el esfuerzo de apoyo del fabricante (Espressif Systems) han permitido que se desarrolle una activa comunidad que además soporta de forma paralela el producto y su aplicación.

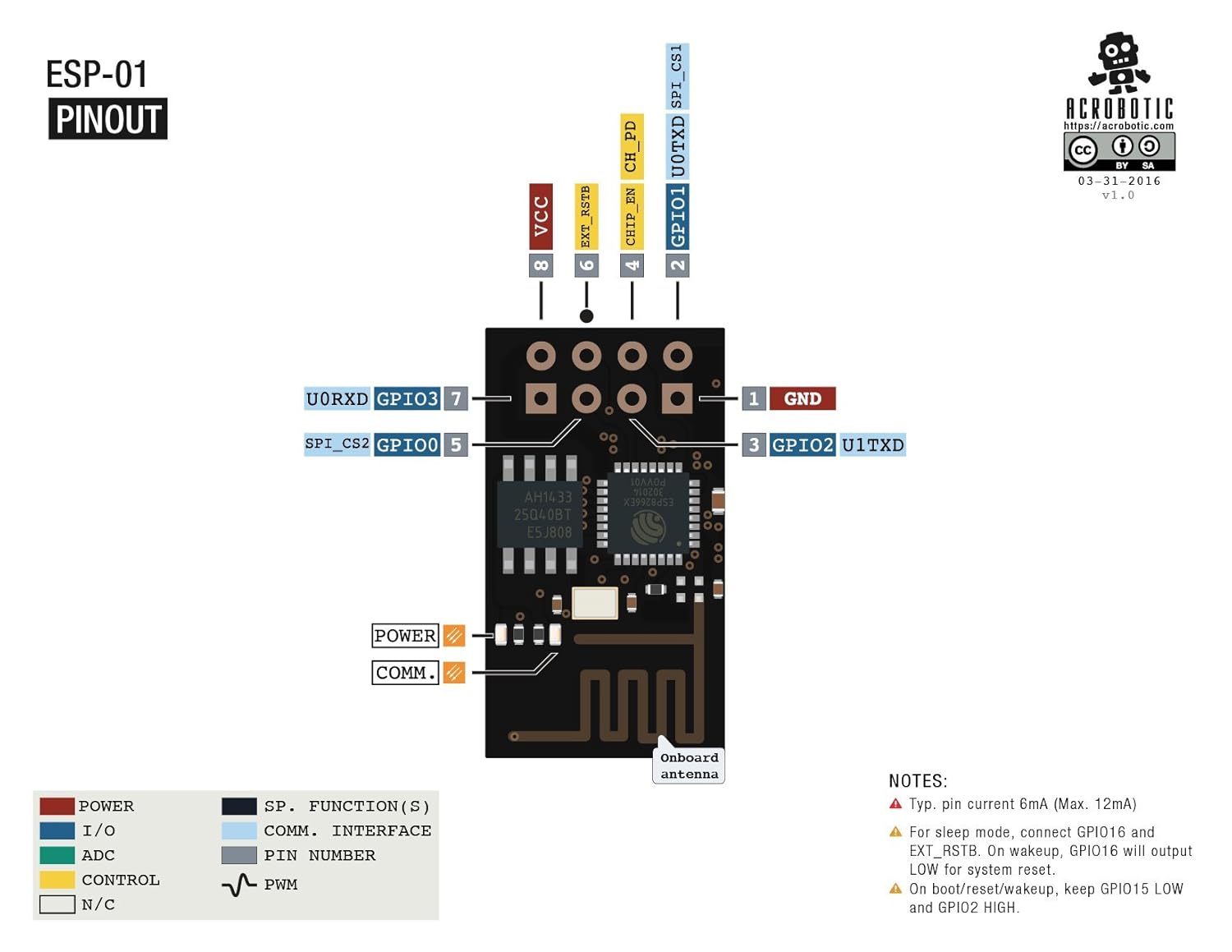

Además de la alimentación será necesario conectar la entrada y salida serie URXD y UTXD a las correspondientes del microcontrolador y activar el integrado conectando a nivel alto el pin CHPD (chip-enable) El módulo funciona correctamente dejando al aire tanto el pin RST (reset) como el resto.

Puede descargar la hoja de datos o datasheet AQUI

Ver video AQUI

Referencia de producto: MD ESP8266 ESP-01S
