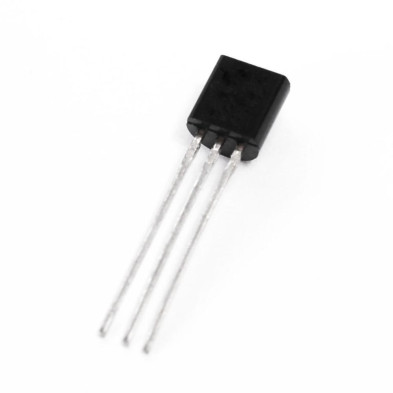

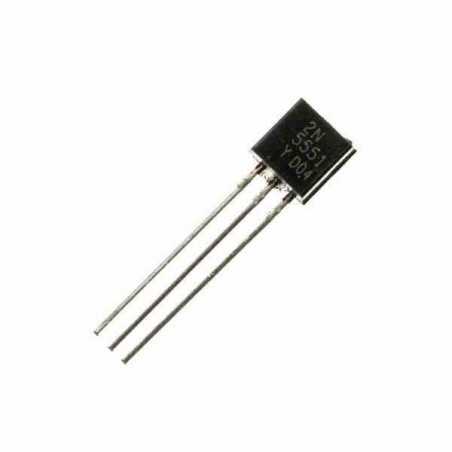

El 2N5551 es un amplificador NPN de propósito general para montaje por orificio pasante en un encapsulado TO-92. Este dispositivo está diseñado para amplificadores de alta tensión de propósito general y controladores de pantalla de descarga de gas.

Tensión de ruptura de colector a emisor de 160V

Tensión de saturación de colector a emisor de 200mV a una corriente de colector de 50mA

Disipación de potencia de 625mW

Corriente de colector DC de 600mA

Ganancia de corriente DC de 30 a Ic=50mA

Rango de temperatura de unión en funcionamiento de -55°C a 150°C

Aplicaciones

Procesado de Señal, Administración de Potencia, Dispositivos Portátiles, Electrónica de Consumo, Industrial

ESPECIFICACIONES TECNICAS:

Polaridad de Transistor: NPN

Tensión de Colector a Emisor V(br)ceo: 160V

Frecuencia de Transición ft: 150MHz

Disipación de Potencia Pd: 625mW

Corriente de Colector DC: 600mA

Ganancia de Corriente DC hFE: 80hFE

Encapsulado del Transistor: TO-92

Número de Pines: 3Pines

Temperatura de Funcionamiento Máx.: 150°C

Referencia de producto: 2N5551

ENLACES DE INTERES

Puede descargar la hoja de datos o datasheet AQUI.
