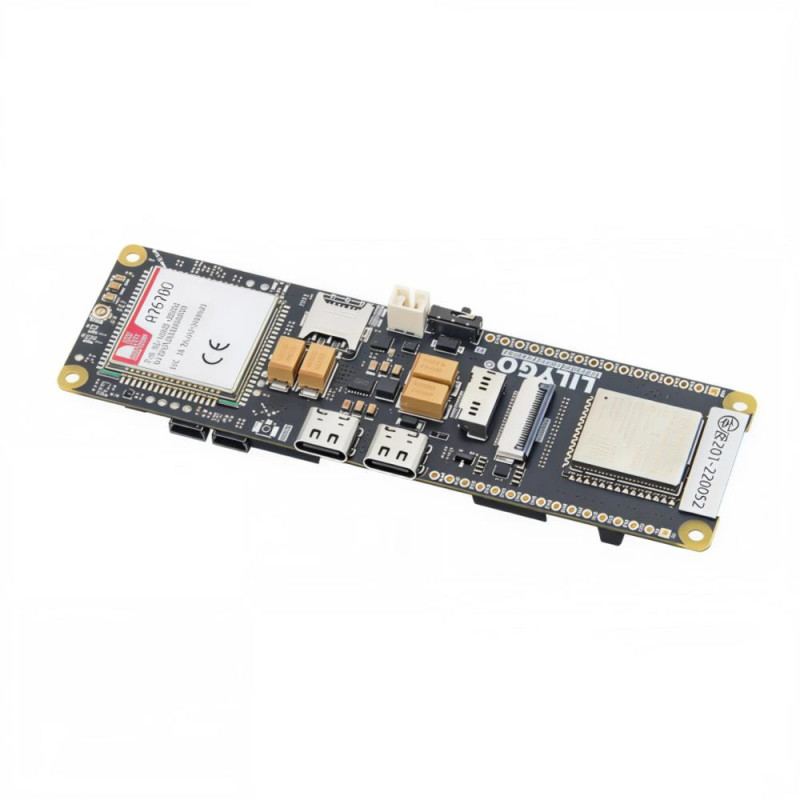

La placa de desarrollo T-A7670G-S3-Standard es una solución avanzada para proyectos IoT que requieren conectividad celular 4G LTE, combinando la potencia del ESP32-S3 con el módulo A7670G. Esta integración permite comunicación remota mediante datos móviles, llamadas y SMS, siendo ideal para aplicaciones industriales, monitoreo remoto, telemetría, domótica y sistemas embebidos.
Gracias a su procesador ESP32-S3, ofrece alto rendimiento, conectividad WiFi y Bluetooth, junto con soporte para múltiples periféricos. Su módulo A7670G permite operar en múltiples bandas LTE y GSM, brindando gran compatibilidad en diferentes regiones.
Esta versión no incluye GPS, lo que la hace más eficiente para aplicaciones donde solo se requiere conectividad celular. Además, cuenta con soporte para batería 18650, carga solar, interfaz para cámara, almacenamiento mediante tarjeta TF y múltiples opciones de expansión.
Incluye puertos USB-C independientes para programación y modem, conectores JST para periféricos como micrófono y parlante, e interfaces como I2C, UART y QWIIC, lo que la convierte en una plataforma versátil y profesional para desarrolladores.
CARACTERISTICAS:
Microcontrolador ESP32-S3 de alto rendimiento
Modulo 4G LTE A7670G con soporte GSM
Soporta llamadas y SMS
Conectividad WiFi y Bluetooth integrada
Compatible con SIM card (no incluida)

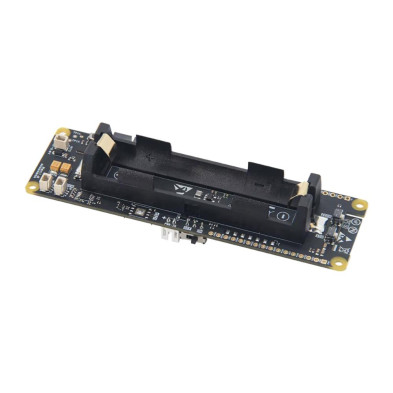

Soporte para bateria 18650

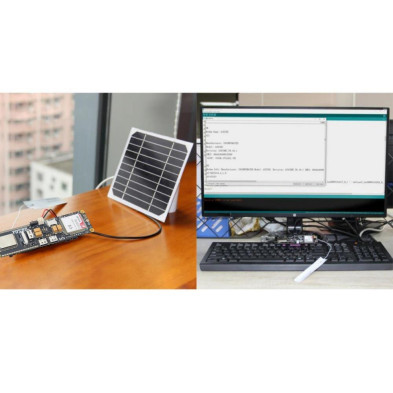

Entrada de energia por USB-C o panel solar
Interfaz para camara (OV2640/OV5640)
Slot para tarjeta TF
Interfaz QWIIC (I2C/UART)
Conectores para microfono y parlante
LEDs indicadores de estado y carga
Bajo consumo con modo Power Save
ESPECIFICACIONES TECNICAS:
Microcontrolador
Modelo: ESP32-S3-WROOM-1
Flash: 16MB (Quad SPI)
PSRAM: 2MB
Modulo Celular
Modelo: A7670SA-LASE
GPS: No incluido
Funciones: Llamadas, SMS, datos
Bandas LTE-FDD: B1/B2/B3/B4/B5/B7/B8/B28/B66
Bandas GSM: 850/900/1800/1900 MHz
Alimentacion
USB-C: 4.5V a 5.5V
VBUS: 5V
Bateria: 3.4V a 4.3V (nominal 3.7V)
Entrada solar: 5V a 6V
Corriente maxima de carga: 500mA
Requiere fuente con picos de minimo 2A
Protecciones de bateria
Sobrecarga: 4.30V
Sobredescarga: 2.4V
Corriente sobrecarga: 3.6A
Corriente sobredescarga: 4.6A

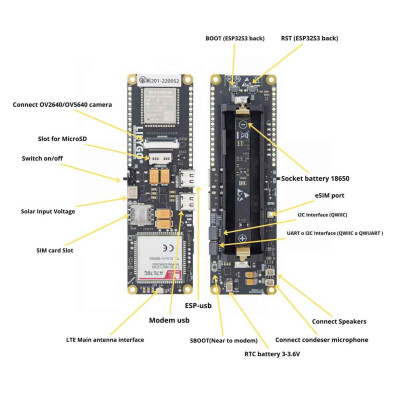

Interfaces y conectividad
2 x USB-C (ESP y modem)
Slot SIM
Slot TF Card
Interfaz camara FPC 24 pines
QWIIC I2C / UART
GPIOs programables (segun disponibilidad)
ADC (pines 1 al 21)
Audio
Salida parlante: 8 ohm 1W
Entrada microfono tipo condensador
Dimensiones
Largo: 111 mm
Ancho: 33 mm
Alto: 20 mm
NOTAS IMPORTANTES
Version sin GPS
Requiere antena LTE conectada para funcionamiento
Insertar SIM antes de energizar
El panel solar solo carga la bateria, no alimenta directamente
Algunos GPIO estan ocupados por modem, camara y perifericos
Se recomienda fuente estable de 5V con al menos 2A
Referencia de producto: T-A7670X-S3-STANDARD
