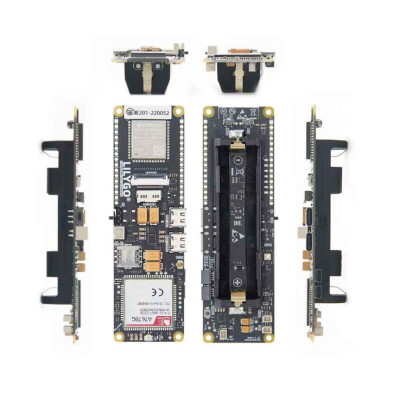

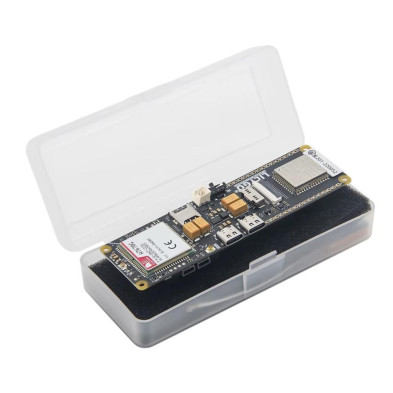

La placa de desarrollo T-A7670G-S3 es una solucion avanzada para proyectos IoT que requieren conectividad celular 4G LTE y geolocalizacion GPS, combinando la potencia del ESP32-S3 con el modulo A7670G.
Esta integracion permite comunicacion remota mediante datos moviles, llamadas, SMS y seguimiento de ubicacion en tiempo real, siendo ideal para aplicaciones de rastreo vehicular, telemetria, monitoreo remoto, domotica y sistemas industriales.
Gracias a su microcontrolador ESP32-S3, ofrece alto rendimiento junto con conectividad WiFi y Bluetooth. El modulo A7670G proporciona soporte para multiples bandas LTE y GSM, garantizando compatibilidad en diversas regiones.

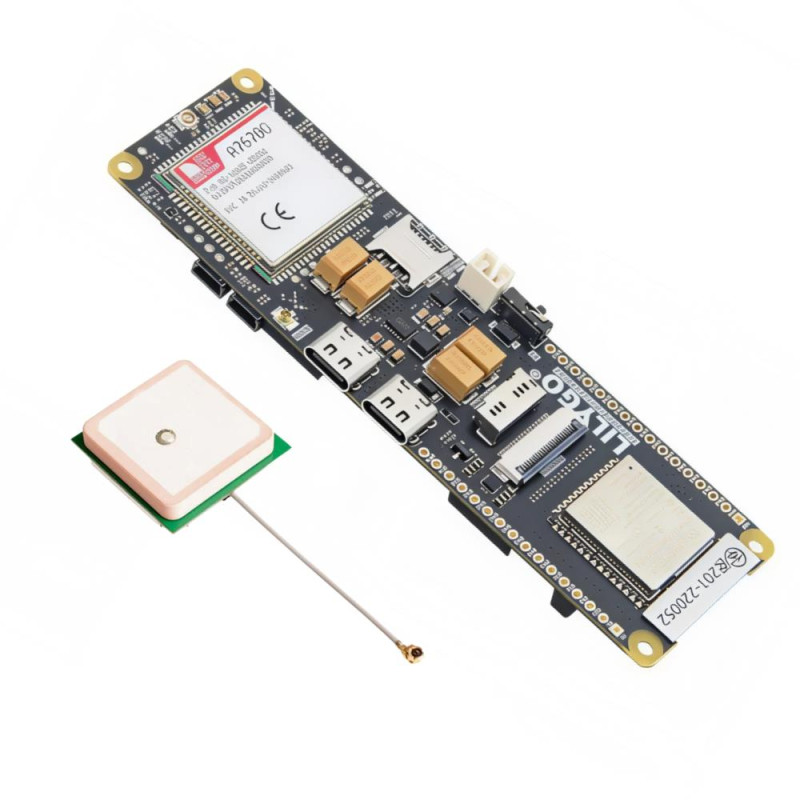

Adicionalmente, esta version incluye conector para antena GPS, permitiendo implementar soluciones de posicionamiento, seguimiento y localizacion con alta precision.
Cuenta con soporte para bateria 18650, carga solar, interfaz para camara, almacenamiento mediante tarjeta TF y multiples opciones de expansion. Incluye puertos USB-C independientes para programacion y modem, conectores JST para perifericos como microfono y parlante, e interfaces como I2C, UART y QWIIC.
Es una plataforma completa, versatil y profesional para desarrolladores que requieren conectividad y geolocalizacion en un solo dispositivo.
CARACTERISTICAS:
Microcontrolador ESP32-S3 de alto rendimiento
Modulo 4G LTE A7670G con soporte GSM
Conector y soporte para GPS (geolocalizacion)
Soporta llamadas, SMS y datos moviles
Conectividad WiFi y Bluetooth integrada
Compatible con SIM card (no incluida)

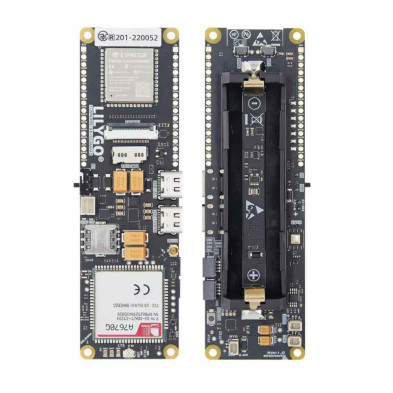

Soporte para bateria 18650

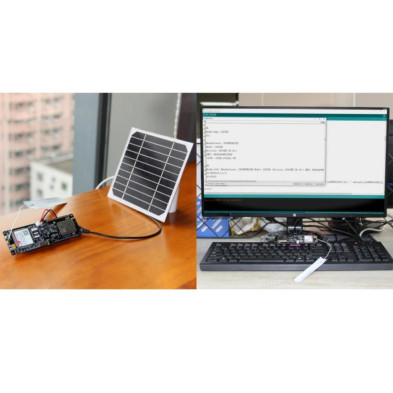

Entrada de energia por USB-C o panel solar
Interfaz para camara (OV2640/OV5640)
Slot para tarjeta TF
Interfaz QWIIC (I2C/UART)
Conectores para microfono y parlante
LEDs indicadores de estado y carga
Bajo consumo con modo Power Save
ESPECIFICACIONES TECNICAS:
Microcontrolador
Modelo: ESP32-S3-WROOM-1
Flash: 16MB (Quad SPI)
PSRAM: 2MB
Modulo Celular y GPS
Modelo: A7670SA-LASE
GPS: Incluido (requiere antena externa)
Funciones: Datos, llamadas, SMS y geolocalizacion
Bandas LTE-FDD: B1/B2/B3/B4/B5/B7/B8/B28/B66
Bandas GSM: 850/900/1800/1900 MHz
Alimentacion
USB-C: 4.5V a 5.5V
VBUS: 5V
Bateria: 3.4V a 4.3V (nominal 3.7V)
Entrada solar: 5V a 6V
Corriente maxima de carga: 500mA
Requiere fuente con picos de minimo 2A
Protecciones de bateria
Sobrecarga: 4.30V
Sobredescarga: 2.4V
Corriente sobrecarga: 3.6A
Corriente sobredescarga: 4.6A

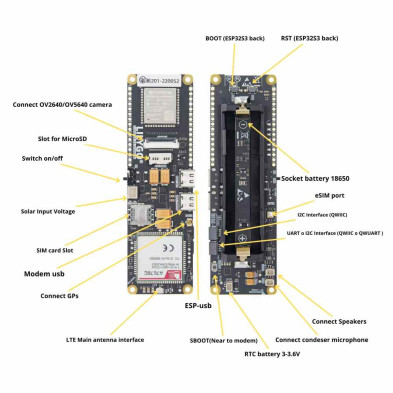

Interfaces y conectividad
2 x USB-C (ESP y modem)
Slot SIM
Slot TF Card
Interfaz camara FPC 24 pines
QWIIC I2C / UART
GPIOs programables (segun disponibilidad)
ADC (pines 1 al 21)
Audio
Salida parlante: 8 ohm 1W
Entrada microfono tipo condensador

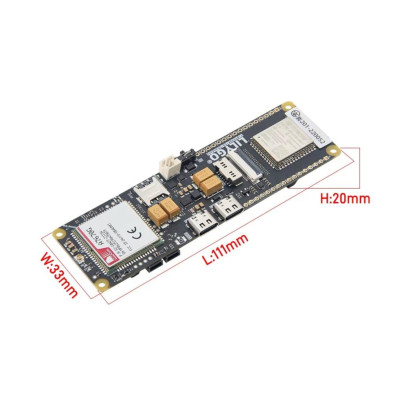

Dimensiones
Largo: 111 mm
Ancho: 33 mm
Alto: 20 mm
NOTAS IMPORTANTES

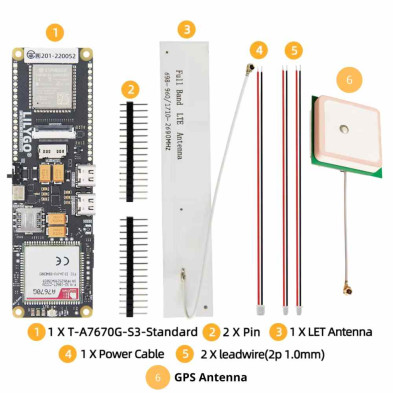

Incluye soporte para GPS (requiere antena externa)
incluye Antena GPS ceramica
Requiere antena LTE conectada para funcionamiento (incluida)
Insertar SIM antes de energizar
El panel solar solo carga la bateria, no alimenta directamente
Algunos GPIO estan ocupados por modem, camara y perifericos
Se recomienda fuente estable de 5V con al menos 2A
Referencia de producto: T-A7670X-S3-STANDARD-GPS
