74HC373 LATCH OCTAL TIPO D

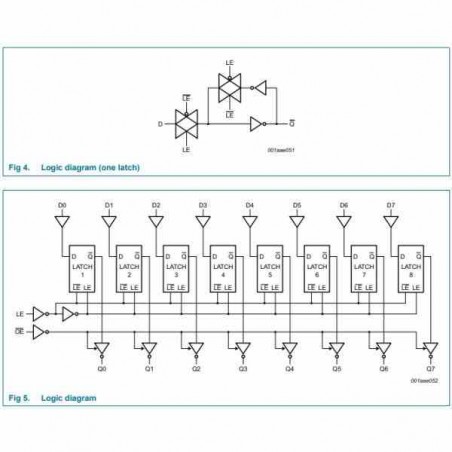

El 74HC373 es un latch transparente octal tipo D con salidas de 3 estados. El dispositivo cuenta con entradas de habilitación de bloqueo (LE) y habilitación de salida (OE). Cuando LE es ALTO, los datos en las entradas ingresan a los latch. En esta condición, los cierres son transparentes, una salida de cierre cambiará cada vez que cambie la entrada D correspondiente. Cuando LE está BAJO, los pestillos almacenan la información que estaba presente en las entradas un tiempo de configuración que precede a la transición ALTA a BAJA de LE. Un HIGH en OE hace que las salidas asuman un estado OFF de alta impedancia. El funcionamiento de la entrada OE no afecta el estado de los pestillos. Las entradas incluyen diodos de pinza. Esto permite el uso de resistencias limitadoras de corriente para conectar las entradas a voltajes superiores a VCC

ESPECIFICACIONES TECNICAS:

Categoría de producto: Pestillos

Número de circuitos: 8 Circuito

Tipo lógico: Cierto

Familia lógica: 74HC

Polaridad: No invierte

Corriente de reposo: 8 ua

Número de líneas de salida: 1 línea

Corriente de salida de nivel alto: - 7.8 mA

Corriente de salida de nivel bajo: 32 mA

Tiempo de retardo de propagación: 200 ns a 2 V, 40 ns a 4.5 V, 34 ns a 6 V

Voltaje de alimentación - Máx.: 6 V

Voltaje de alimentación - Mín.: 2 v

Temperatura de trabajo mínima: - 40 C

Temperatura de trabajo máxima: + 85 C

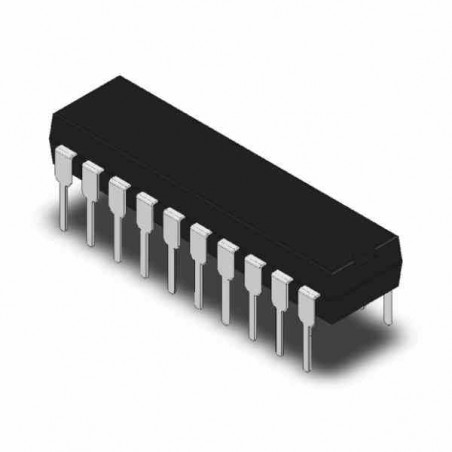

Paquete / Cubierta: PDIP-20

Empaquetado: Tubo

Función: Tipo D octal de 3 estados

Altura: 4.57 mm

Longitud: 24.33 mm

Tipo de salida: 3 estados

Serie: SN74HC373

Tipo: Tipo D

Ancho: 6,35 mm

Marca: Instrumentos Texas

Estilo de montaje: A través del orificio

Número de canales: 8 canales

Número de líneas de entrada: 3 líneas

Voltaje de alimentación operativo: 2 V a 6 V

Tipo de restablecimiento: No Reset

Referencia de producto: 74HC373 DIP20
