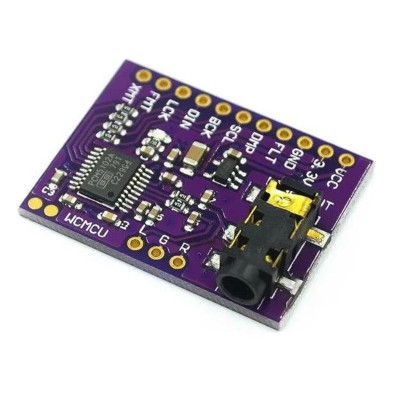

La tarjeta de sonido PCM5102A DAC estéreo pHAT ofrece una solución de audio digital de alta calidad y bajo costo para Raspberry Pi, ESP32 y otros microcontroladores con interfaz I2S. Soporta audio de hasta 24 bits/384 kHz con una excelente relación señal/ruido de 112 dB, bajo THD y salida de línea directa de 2.1 VRMS sin necesidad de condensadores de bloqueo. Gracias a su arquitectura avanzada con PLL de alto rendimiento y tecnología Smart Mute, entrega una reproducción sonora clara, sin clics ni interferencias. Viene con un conector de audio de 3,5 mm ya soldado y diseño compacto ideal para proyectos de sonido profesional o DIY.

CARACTERISTICAS:

DAC estéreo de alta fidelidad PCM5102A

Compatible con Raspberry Pi, ESP32 y otros MCU vía I2S

Audio digital de hasta 24 bits / 384 kHz

Salida de línea directa 2.1 VRMS sin necesidad de condensadores

Tecnología DirectPath™ y PLL integrada

Modo de operación sin reloj maestro (3 hilos I2S)

Ruido ultra bajo fuera de banda y baja distorsión armónica

Jack de 3.5 mm preinstalado

Ideal para proyectos de audio Hi-Fi y sistemas embebidos

ESPECIFICACIONES TECNICAS:

Voltaje de alimentación: 3.3V DC

Resolución: 16, 24, 32 bits

Relación señal/ruido (SNR): 112 dB

Rango dinámico: 112 dB

Distorsión armónica total (THD+N): -93 dB (@ -1 dBFS)

Frecuencia de muestreo: 8 kHz – 384 kHz

Frecuencia del reloj principal: 50 MHz

Salida de audio: 2 canales analógicos (2.1 VRMS)

Interfaz: I2S, alineación izquierda

Arquitectura DAC: Delta-Sigma

Temperatura de trabajo: -40 °C a 85 °C

Carga mínima por canal: 1 kΩ

Tamaño del módulo: 32.0 mm x 23.8 mm x 6.4 mm

Peso del módulo: 4.0 g

Conector de salida: Jack estéreo de 3.5 mm

Referencia de producto: PCM5102A PURPLE
