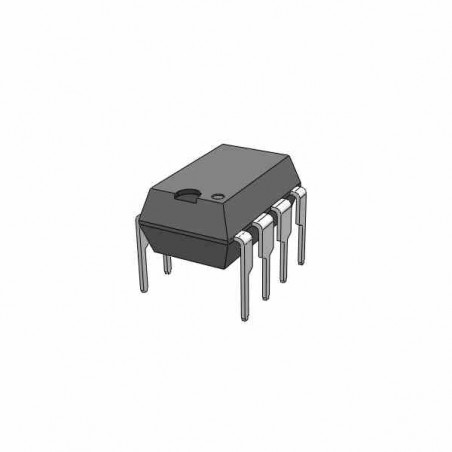

DS1307 RELOJ DIGITAL RTC

DS1307

El reloj serial en tiempo real DS1307 (RTC) es un reloj / calendario decimal (BCD) codificado binario de bajo consumo, más 56 bytes de NV SRAM. La dirección y los datos se transfieren en serie a través de un bus bidireccional I2C.

El reloj / calendario proporciona información de segundos, minutos, horas, día, fecha, mes y año. La fecha de fin de mes se ajusta automáticamente para meses con menos de 31 días, incluyendo correcciones para el año bisiesto. El reloj funciona en el formato de 24 horas o 12 horas con indicador AM/PM. El DS1307 tiene un circuito integrado de detección de energía que detecta fallos de alimentación y cambia automáticamente a la fuente de reserva. La operación de la hora normal continúa mientras la pieza funciona desde la fuente de reserva.

CARACTERISTICAS:

Gestiona completamente todas las funciones de reloj

Reloj de tiempo real cuenta los segundos, minutos, horas, fecha del mes, mes, día de la semana, y año con año bisiesto Compensación Válido hasta 2100

RAM de 56 bytes, con respaldo de batería y de uso general con escrituras ilimitadas

Señal de salida de onda cuadrada programable

Interfaces de puerto serie (I2C) simples para la mayoría de los microcontroladores

Operación de baja potencia Extiende el tiempo de ejecución de la copia de seguridad de la batería

Consume menos de 500nA en modo BatteryBackup con funcionamiento del oscilador

 Detección automática de fallas de alimentación y circuitos de conmutación

Rango de temperatura industrial opcional: -40 ° C a + 85 ° C Soporta el funcionamiento en una amplia gama de aplicaciones

Encapsulado: PDIP 8 pines

ESPECIFICACIONES TECNICAS:

Referencia de producto: IC DS1307

ENLACES DE INTERES

Puede descargar la hoja de datos o datasheet AQUI.
