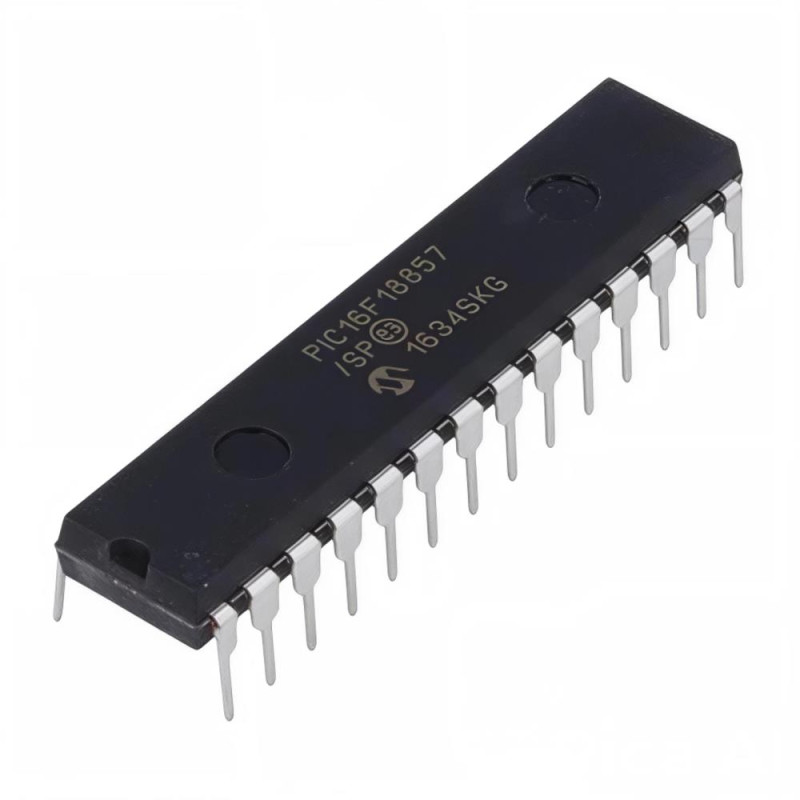

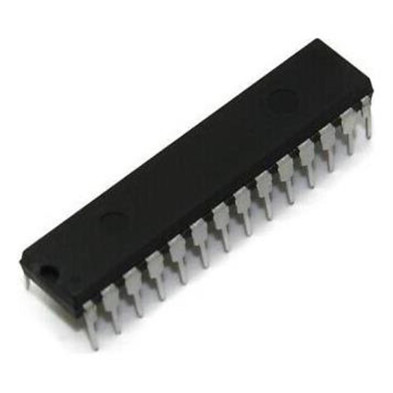

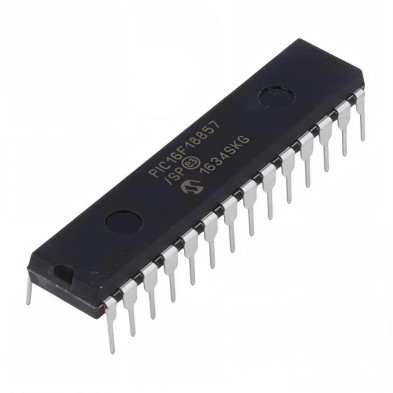

PIC16F18857 56KB 24CH ADC MICROCONTROLADOR MICROCHIP

El PIC16F18857 cuenta con periféricos analógicos, periféricos independientes independientes y periféricos de comunicación, combinados con eXtreme Low Power (XLP) para una amplia gama de aplicaciones de uso general y baja potencia. La familia presenta CRC / SCAN, HLT y WDT con ventana para ayudar a los clientes que buscan agregar seguridad a su aplicación. Además, esta familia incluye hasta 56 KB de memoria Flash, junto con un ADC de 10 bits con Computación (ADC 2 ) para el análisis de señal automatizado para reducir la complejidad de la aplicación..

CARACTERISTICAS:

Núcleo de rango medio mejorado con 49 instrucciones, 16 niveles de pila

Oscilador interno ajustable (1-32MHz)

2x PWM de 10 bits

5x captura, comparación, PWM (CCP)

Generador de forma de onda complementaria (CWG)

Oscilador controlado numéricamente (NCO)

Controlador lógico configurable 4x (CLC)

ADC de 10 bits con computación (ADC2)

Convertidor digital a analógico de 5 bits (DAC)

Modulador de señal de datos (DSM)

Detección de cruce por cero (ZCD)

Verificación de redundancia cíclica (CRC / SCAN)

Temporizador de vigilancia con ventana (WWDT)

Peripheral Pin Select (PPS)

Encendido / apagado-reinicio mejorado

Restablecimiento de baja potencia de baja tensión (LPBOR)

Restablecimiento de reducción programable (BOR)

Programación en serie en circuito (ICSP)

PIC16F18857 (2.3V - 5.5V)

ESPECIFICACIONES TECNICAS:

Tamaño de la memoria del programa (KB) 56

Velocidad de CPU (MIPS / DMIPS) 8

SRAM (KB) 4,096

Datos EEPROM / HEF (bytes) 256

Periféricos de comunicación digital 1-UART, 2-SPI, 2-I2C

Capturar / Comparar / Periféricos PWM 5 CCP,

Temporizadores 3 x 8 bits, 4 x 16 bits

Entrada ADC 24 canales, 10 bits

Numero de comparadores 2

Rango de temperatura, ° C) -40 a 125

Rango de voltaje de funcionamiento (V) 1.8 a 5.5

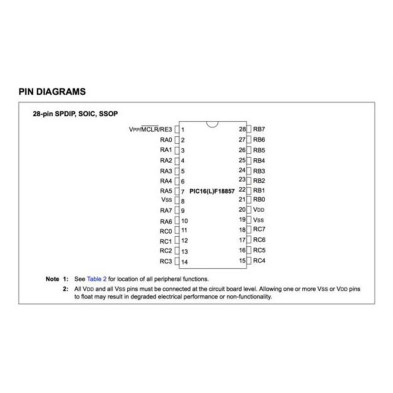

Pin Count 28

Baja potencia si

NOTA: Este microcontrolador puede programarse desde el PICkit2 y PICkit3 pero con una variante en el software del aplicativo que ha sido actualizada y permite la programación de este PIC y de otros más recientes. Por la compra de este PIC facilitaremos el aplicativo si usted lo solicita.

Referencia de producto: PIC16F18857-SP

ENLACES DE INTERES

Puede descargar la hoja de datos o datasheet AQUI.
