NE555 OSCILADOR / TEMPORIZADOR

Tiempo desde microsegundos a horas Operación estable o monoestable Ciclo de servicio ajustable La salida compatible con TTL puede sumidero o fuente Hasta 200 mA En productos que cumplen con MIL-PRF-38535,

dashboard_customize Packs descuento

10 unidades 6% descuento
25 unidades 15% descuento
50 unidades 30% descuento
$494
Agotado

Te quedan 450.000$ para el envío gratis

Descripción

NE555 OSCILADOR / TEMPORIZADOR

Estos dispositivos son circuitos de sincronización de precisión capaces de producir demoras de tiempo precisas u oscilación. En el modo de operación de retardo de tiempo o monoestable, el intervalo temporizado es controlado por una sola resistencia externa y una red de condensadores. En el modo de operación a-estable, la frecuencia y el ciclo de trabajo se pueden controlar independientemente con dos resistencias externas y un condensador externo único.

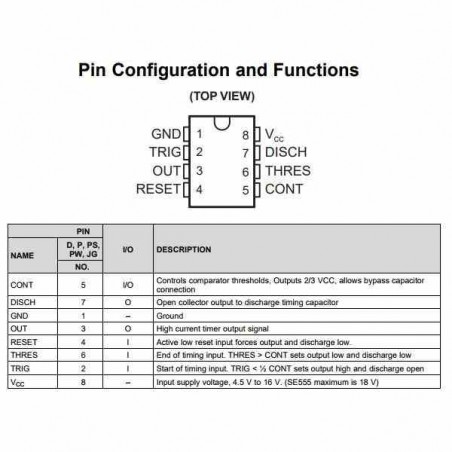

Los niveles umbral y de activación normalmente son dos tercios y un tercio, respectivamente, de VCC. Estos niveles pueden alterarse mediante el uso del terminal de voltaje de control. Cuando la entrada del disparador cae por debajo del nivel de disparo, el flip-flop se establece y la salida aumenta. Si la entrada del disparador está por encima del nivel de disparo y la entrada del umbral está por encima del nivel del umbral, el flip-flop se reinicia y la salida es baja. La entrada de restablecimiento (RESET) puede anular todas las otras entradas y puede usarse para iniciar un nuevo ciclo de temporización. Cuando RESET se pone bajo, el flip-flop se reinicia y la salida baja. Cuando la salida es baja, se proporciona una ruta de baja impedancia entre la descarga (DISCH) y la tierra.

ESPECIFICACIONES TECNICAS:

Referencia de producto: LM555 (NE555)

ENLACES DE INTERES

Puede descargar la hoja de datos o datasheet AQUI.

Detalles del producto
LM555 (NE555)
Nuevo
