¿Necesitas controlar el tiempo de encendido de un dispositivo? Este temporizador electrónico tipo relay es justo lo que buscabas. Compacto, versátil y con una amplia gama de tiempos ajustables de 10 segundos hasta 24 horas, es ideal para múltiples proyectos electrónicos y automatización básica.
.
Con este módulo podrás encender o apagar luces, motores o relés en el momento exacto sin complicarte. Solo configuras el tiempo, conectas el dispositivo, ¡y listo! Su diseño facilita la instalación y el uso, incluso si no eres experto en electrónica.
.
La mayor ventaja de este temporizador frente a otros del mercado es su precisión mejorada frente a los típicos circuitos 555 o análogos. Además, su bajo consumo y su amplio rango de voltaje lo convierten en una opción confiable, práctica y eficiente.
.
.
CARACTERISTICAS:
Rango de tiempo ajustable de 10 segundos a 24 horas
El encendido se reinicia automáticamente;
Puede controlar relés/LED de 3 V / 5V / 12 V.
Fácil configuración por interruptor dip switch
Bajo consumo energético menor a 1 mA
Compatible con múltiples voltajes de entrada
Señal de activación por pulso transitorio
No requiere programación ni microcontroladores
.
APLICACIONES
Automatización de lámparas o luces decorativas
Encendido retardado de motores pequeños
Apagado automático de equipos electrónicos
Control de sistemas de riego temporizados
Sistemas de seguridad con retardo de encendido
Iterruptor de retardo, temporizador, luz del temporizador, etc.
.
.
Configuración del timer
.
1.NOT short M Pads on PCB(0:Switch OFF;1 Switch ON):
00000:10 seconds 01000:4 minutes 10000:14 minutes 11000:30 minutes
00001:20 seconds 01001:5 minutes 10001:16 minutes 11001:35 minutes
00010:30 seconds 01010:6 minutes 10010:18 minutes 11010:40 minutes
00011:60 seconds 01011:7 minutes 10011:20 minutes 11011:45 minutes
00100:90 seconds 01100:8 minutes 10100:22 minutes 11100:50 minutes
00101:120 seconds 01101:9 minutes 10101:24 minutes 11101:55 minutes
00110:150 seconds 01110:10 minutes 10110:26 minutes 11110:60 minutes
00111:180 seconds 01111:12 minutes 10111:28 minutes 11111:75 minutes
.
2.Short M Pads on PCB(0:Switch OFF;1 Switch ON):
00000:1.5 hours 01000:5.5 hours 10000:9.5 hours 11000:17 hours
00001:2.0 hours 01001:6.0 hours 10001:10 hours 11001:18 hours
00010:2.5 hours 01010:6.5 hours 10010:11 hours 11010:19 hours
00011:3.0 hours 01011:7.0 hours 10011:12 hours 11011:20 hours
00100:3.5 hours 01100:7.5 hours 10100:13 hours 11100:21 hours
00101:4.0 hours 01101:8.0 hours 10101:14 hours 11101:22 hours
00110:4.5 hours 01110:8.5 hours 10110:15 hours 11110:23 hours
00111:5.0 hours 01111:9.0 hours 10111:16 hours 11111:24 hours
.
.
ESPECIFICACIONES TECNICAS:
Voltaje de entrada: DC 3.3V a 18V
Rango de retardo: 10 segundos a 24 horas
Corriente de salida (referencial):
3V = 300 mA
5V = 200 mA
9V = 100 mA
12V = 80 mA
Modos de señal configurables: entrada baja, entrada alta, salida baja, salida alta
Precisión superior a temporizadores 555
Dimensiones:
.
NOTAS
El módulo no tiene función de temporización cíclica
No es apto para aplicaciones que requieran alta precisión
Es necesario usar resistencia limitadora si se conecta a LED externos
Entradas de señal deben ser pulsos breves, no señales sostenidas
.
INSTRUCCIONES DE USO
Conecta la alimentación al módulo respetando la polaridad
Ajusta el tiempo deseado con el dial rotativo
Aplica un pulso breve en el pin de señal de activación
El módulo activará la salida después del retardo configurado
.
LA COMPRA INCLUYE
1 Módulo temporizador delay relay DC 3.3V a 18V
.

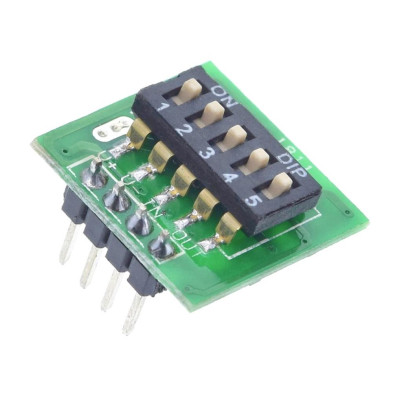

Referencia de producto: TIMER SWITCH CONTROLLER BOARD 10S-24H
