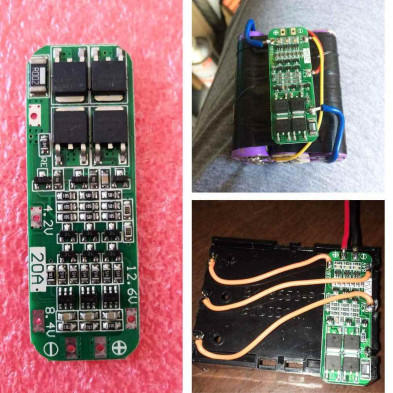

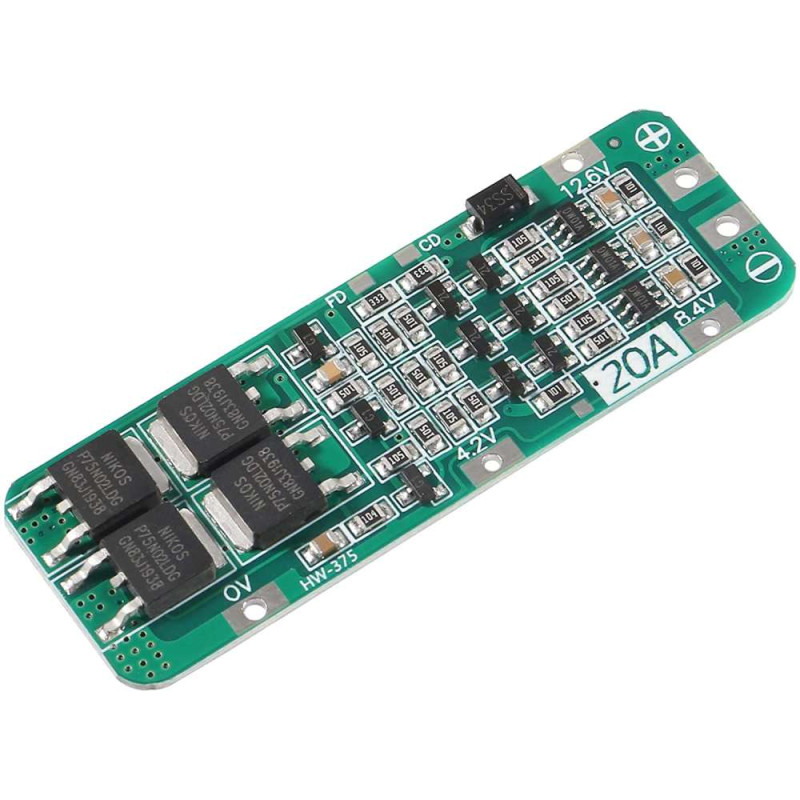

Se trata de un modulo para cargar baterias de polimero de litio, ó iones de litio 18650 de 3.7V. Es un cargador tipo PCB de protección BMS para sus baterías. Este módulo de 12.6V es de 3 celdas y tiene una corriente máxima de salida de 20A, es decir, puede suministrar una potencia máxima de 252 Watts.

CARACTERISTICAS:

Nota:

1. El inicio exitoso del taladro requiere tres baterías de potencia 15C-20C, o seis baterías de potencia 10C-15C (el 18650 ordinario no puede iniciar el taladro)

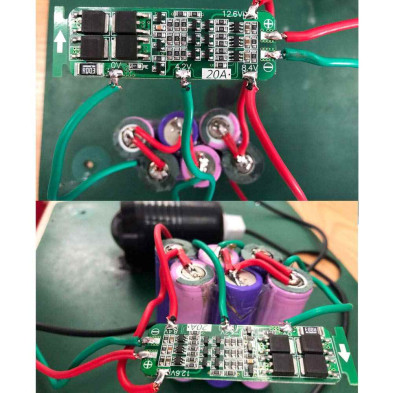

2. Los cables de conexión de 0 V y 12,6 V utilizan cables de cobre de 2 mm2 o más, y cuanto más corta sea la longitud, mejor. Siga estrictamente el cableado del diagrama 0V, 4.2V, 8.4V, 12.6V, no cortocircuite intencionalmente.

3. Cuando se utiliza una carga tipo motor de escobillas, se debe conectar un condensador (10uF-1000uF) en paralelo con los terminales positivo y negativo del motor para evitar que el voltaje de pico inverso generado por el motor interfiera con el tablero de protección o se rompa. el tubo MOS.

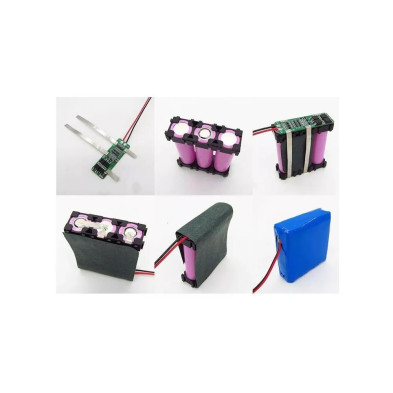

4. Al conectar 3 juegos de baterías en serie, asegúrese de que el voltaje de cada juego de baterías sea el mismo. Si son diferentes, llene cada juego de baterías por separado y utilícelos en serie. En la prueba de descarga, la batería con una caída de voltaje más rápida es una batería pobre.

5. No mezcle batería buena y batería pobre. ¡La capacidad/resistencia interna de los tres grupos de baterías es lo más parecida posible! (El efecto de 2 baterías buenas + 1 batería deficiente = 3 uso deficiente de la batería)

ESPECIFICACIONES TECNICAS:

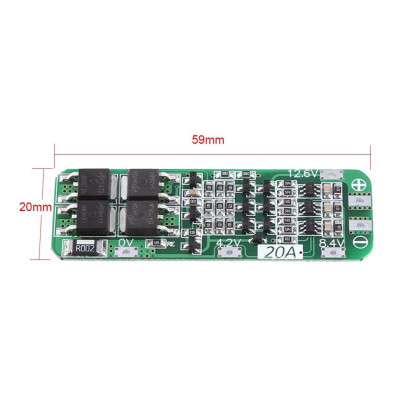

Tamaño del producto: 59*20*3.4mm

Voltaje de carga: 12.6 V - 13.0 V

Corriente de descarga continua (límite superior): 20 A (si el entorno de refrigeración no es bueno, reduzca el uso de corriente de carga)

Corriente de carga continua (límite superior): 10A

Referencia de producto: BMS 3S 20A

ENLACES DE INTERES

Ver video AQUI para más detalles.
