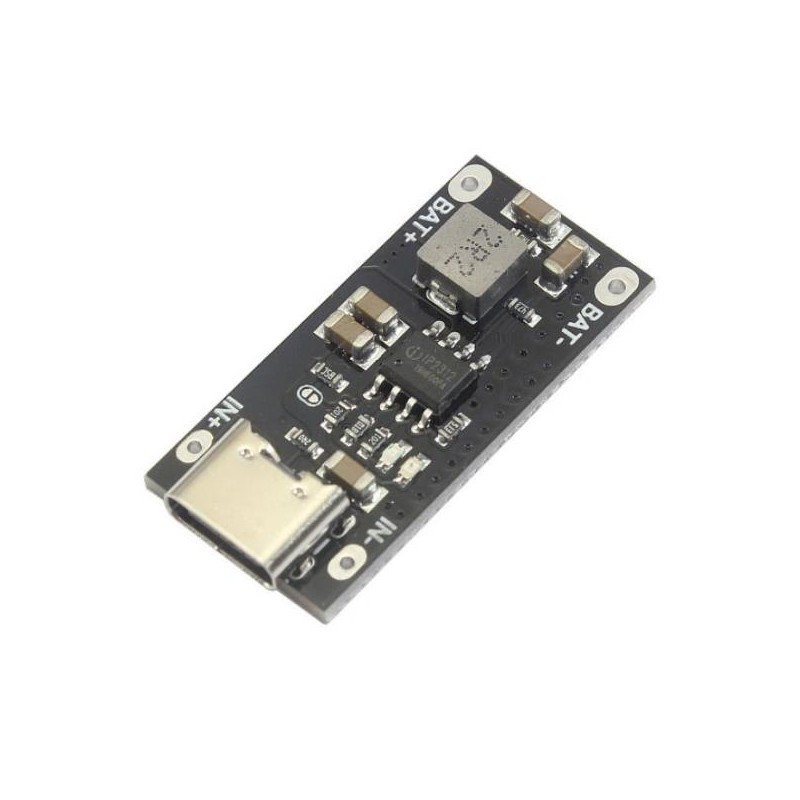

IP2312 MÓDULO CARGADOR BATERÍA LITIO 18650 1S BMS USB C 3A

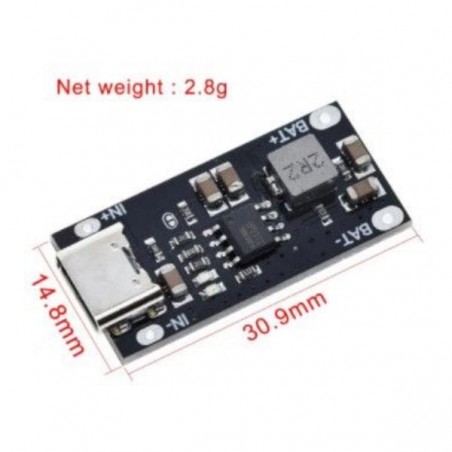

El cargador IP2312 sirve para una batería de una celda (o un grupo de baterías en paralelo de una celda). La carga y protege frente a sobrecarga. La tensión de entrada acepta el rango 4,5-5,5V, pudiéndose conectar en los pines soldados o a través del conector USB-C. Tiene un tamaño de 31 x 15 mm.
La corriente de carga máxima es de 3A. El método de carga es el típico en dos fases: corriente constante / tensión constante. La batería se carga hasta una tensión máxima de 4,35V (+/-1,5%). Incorpora función de recarga automática, que mantiene la batería cargada al mantenerla conectada al cargador.
Los indicadores de carga son 2 LEDs:
Cargando: LED rojo encendido / LED azul apagado
Carga terminada: LED rojo apagado / LED azul encendido
CARACTERISTICAS:
NOTA: Este módulo no debe usarse para cargar la batería y alimentar las cargas al mismo tiempo, pues podría sobrecargar la batería. No incorpora protección frente a inversión de la polaridad, la batería jamás debe conectarse erróneamente.
ESPECIFICACIONES TECNICAS:
El IP2312 utiliza un modo de carga CC/CV completo:
1. Cuando el voltaje de la batería es inferior a 3 V, entra en el modo de carga lenta y carga la batería con una corriente de carga de 100mA.
2. Cuando el voltaje de la batería es superior a 3 V, introduce el modo de carga de corriente constante para cargar la batería con la corriente de carga constante establecida.
3. Cuando el voltaje de la batería está cerca de 4,2 V y la corriente de carga es inferior a 300mA, entra en el modo de carga de voltaje constante. Después de entrar en el modo de voltaje constante, la carga se detiene cada 4 minutos y se detecta que el voltaje de la batería es superior a 4,15 V: si es superior a 4,15 V, la carga se detiene; de lo contrario, la carga continúa y la detección se realiza después de 4 minutos.
4. Cuando la batería está completamente cargada, si detecta que el voltaje de la batería es inferior a 4,1 V, se encenderá para cargar la batería.

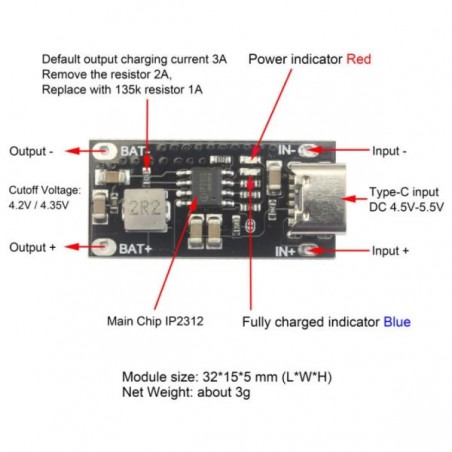

Fin de carga: 4,35V (ajustable a 4,2V soldando un punto de estaño – ver imagen).
Referencia de producto: IP2312
