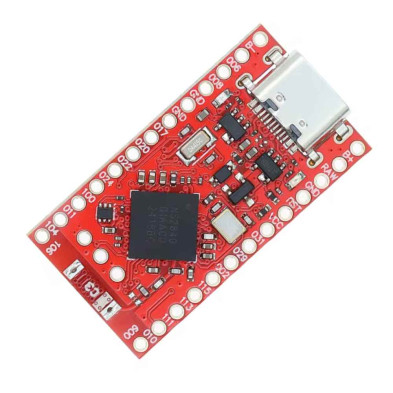

La NRF52840 Pro Micro es una placa de desarrollo basada en SoC inalámbrico de alto rendimiento y baja potencia de consumo de Norwegian Nordic Semiconductor. Esta placa admite múltiples protocolos inalámbricos como Bluetooth 5, Thread, Zigbee, ANT y 2.4Ghz. El chip NRF52840 utiliza el procesador ARM de 64MHz el cual incorpora 256KB de RAM y 1MB de memoria Flash. Esta placa de desarrollo cuenta con una gran variedad de periféricos como ADC, PWM, SPI, I2C, UART, USB y GPIO. También tiene una variedad de funciones de seguridad como el cifrado AES, Hashing y TRNG (Generador de Números Aleatorios Verdaderos).
.
¿Buscas una placa de desarrollo potente, versátil y compatible con múltiples teclados ProMicro? La Pro Micro NRF52840 es justo lo que necesitas. Basada en el chip NRF52840 de Nordic Semiconductor, esta placa ofrece conectividad inalámbrica avanzada, gran rendimiento y compatibilidad total con proyectos Nice Nano y teclados divididos Bluetooth, entre otros.
.
Gracias a su soporte para Bluetooth 5.0, batería recargable, múltiples periféricos y bajo consumo en reposo, es ideal para proyectos compactos que necesiten conectividad estable y larga duración. Además, su diseño compatible con ProMicro facilita su uso en proyectos ya existentes, sin necesidad de rediseñar tus placas o cambiar pines.
.
A diferencia de muchas placas similares, esta versión incorpora control inteligente de energía y la posibilidad de desactivar el LED para ahorrar batería, lo que la convierte en una opción superior para proyectos portátiles. También ofrece un cargador de batería integrado, opción de bootloader UF2 y control de alimentación externa para componentes de bajo consumo.
.
.
CARACTERISTICAS:
Compatible con teclados ProMicro y Nice Nano
Soporta Bluetooth 5.0 y otros protocolos inalámbricos
Compatible con baterías de litio de 3.7V
Bajo consumo energético en reposo
Función bootloader con arrastre de archivo
Control de energía para periféricos externos
.
APLICACIONES
Teclados mecánicos inalámbricos divididos
Proyectos IoT de bajo consumo
Dispositivos portátiles con Bluetooth
Controladores personalizados y wearables
Prototipos con USB, sensores y conectividad BLE
.
Energía
Esta placa de Desarrollo es compatible con carga y descarga de baterías de Litio de 3.7V. La velocidad de carga es de 100mA, por lo que una batería de 2000mAh tarda 20 en cargarse completamente.
.

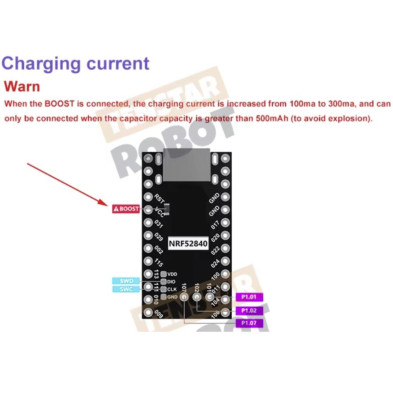

ADVERTENCIA: Cuando BOOST esta conectado la corriente de carga aumenta de 100mA a 300mA y solo se debe conectar cuando al capacidad del condensador es superior a 500mAh (para evitar explosiones).
.

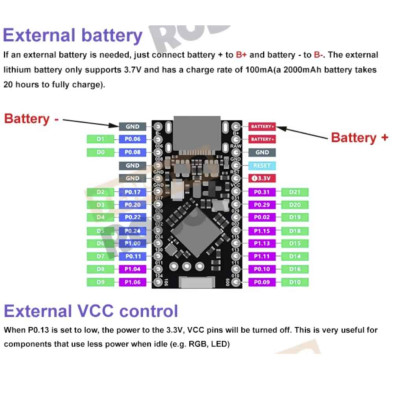

Alimentación Externa
Si se requiere de una alimentación externa solo debes conectar el polo positivo de la batería al pin B+ y el polo negativo al pin B-. La alimentación externa solo admite 3.7V y la velocidad de carga es 100mA. Si sueldas estos pines recuerda revisar cuidadosamente que no se haya generado un corto circuito entre ambos pines, ya que esto puede causar daños a tu placa.
.
Modo Bootloder
Para entrar al modo Bootloder, conecta tu placa a la computadora a través de USB y puentea el pin RST a GND dos veces dentro de 0.5s, desconecta el puente y aparecerá un dispositivo de almacenamiento llamado Nice!Nano. En este punto, puedes arrastrar el archivo .uf2 para grabar el programa.
.
ESPECIFICACIONES TECNICAS:
Chip: Nordic NRF52840
CPU: ARM Cortex-M4F a 64MHz
Memoria: 1MB flash, 256KB RAM
Conectividad: Bluetooth 5.0, Zigbee, Thread, 2.4GHz, ANT
Interfaz: USB, UART, I2C, SPI, PWM, ADC, GPIO
Voltaje batería: 3.7V (compatible)
Carga batería: 100mA estándar, 300mA con BOOST
Consumo en reposo: ~20uA
Seguridad: AES, SHA-256, TRNG
.
NOTAS
La batería no está incluida
BOOST debe usarse solo con baterías mayores a 500mAh
Ensamblaje tipo DIY para integración en teclados o proyectos
.
INSTRUCCIONES DE USO
Conecta la batería de 3.7V a B+ y B-
Para cargar vía USB, conéctala al puerto USB de la placa
Para ingresar a bootloader, conecta RST a GND dos veces rápido
Arrastra el archivo UF2 al dispositivo Nice Nano detectado en tu PC
.
LA COMPRA INCLUYE
1 Placa de desarrollo Pro Micro NRF52840 (Pines sin soldar)
.
Referencia de producto: PRO MICRO NRF52840
