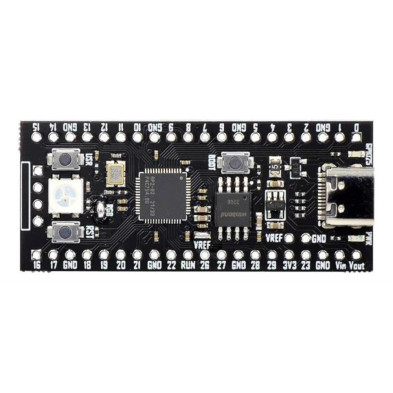

Los módulos RP2040-YD cuentan con el chip Raspberry Pi RP2040 y son compatibles con los pines de la placa Raspberry Pi Pico . Está ensamblado con el mismo chip RP2040 original que se usa en la placa Raspberry Pi Pico original, pero agrega más memoria Flash, USB tipo C, LED y un botón adicional.
Este módulo lleva el potente procesador Dual-core RP2040 con reloj flexible que funciona hasta 133 MHz, que es un microcontrolador de bajo consumo. También tiene 264 KB de SRAM y 16 MB de memoria Flash (W24Q32).
Es un módulo de alta calidad , alto rendimiento, bajo costo y fácil de usar de VCC-GND Studio. Llevamos un tiempo importando sus productos y la calidad de montaje de sus tableros es muy buena.

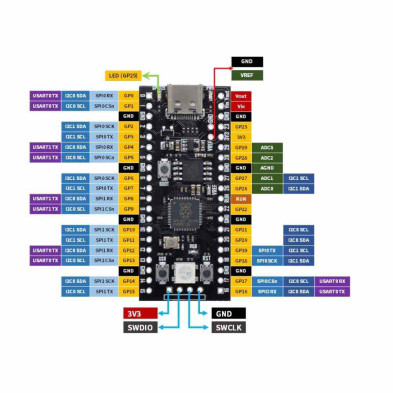

Hace que 28 PIN GPIO del RP2040 estén disponibles a través de los dos encabezados de 20 pines.
Un botón de usuario está disponible en el pin GP24.
El botón de reinicio se usa para reiniciar el sistema o ingresar al modo de cargador de arranque.
CARACTERISTICAS:
Tiene un LED azul WS2812, un LED de encendido y un LED azul de usuario .
- LED rojo: se usa para indicar la condición de encendido
- LED azul de usuario: en GP25, disponible para el usuario
- LED azul WS2812: en GP23

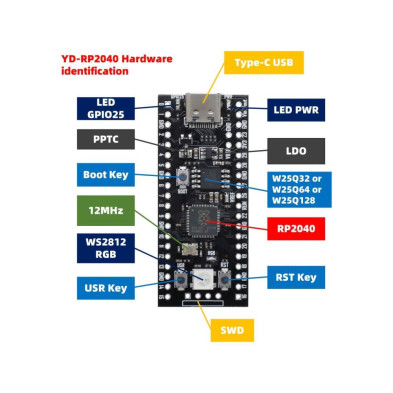

En comparación con el Raspberry Pi Pico oficial , este módulo tiene las siguientes mejoras:
LED de alimentación PWR agregado
La interfaz USB se cambió a USB tipo C
Botón de reinicio agregado para facilitar la operación de reinicio y la operación de actualización de firmware
Se agregó un botón de usuario en GPIO24
Se agregó un LED azul a GPIO23
Aumento de la memoria FLASH de 2 a 16 MB
ESPECIFICACIONES TECNICAS:
CPU Procesador ARM Cortex M0+ de doble núcleo hasta 133 MHz
Memoria FLASH 16MB fuera de chip
RAM 264 KB
Pines de E/S digitales : 28
Pines de E/S analógicas : 4
Interfaz I2C : 2
Interfaz SPI : 2
Interfaz UART : 2
3 LEDs para alimentación, usuario y programación
Botones de usuario y reinicio
Conector USB tipo C
Fuente de alimentación e interfaz de descarga USB tipo C
Voltaje de funcionamiento del circuito : 3,3 V.
Voltaje de suministro a través de USB: 5V
Alimentación 3,3 V/5 V CC

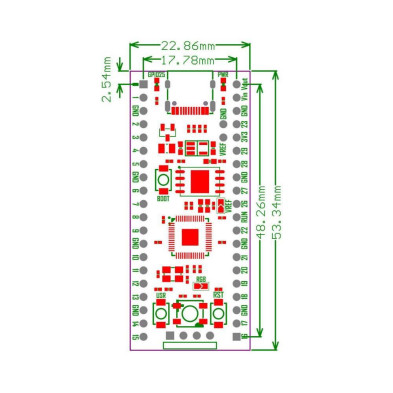

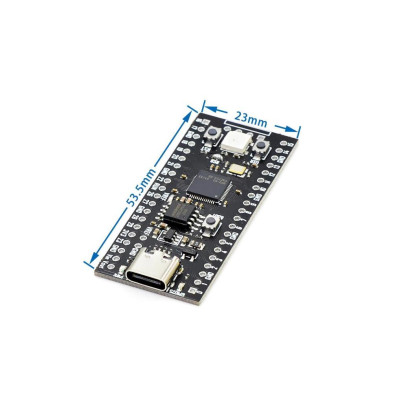

Dimensiones 53,3 x 22,9 mm
PARA ACTUALIZAR EL FIRMWARE:
Primero, conecte la computadora a través de un cable USB
Mantenga presionado el botón de ARRANQUE
Presione el botón RST
Suelte el botón BOOT después de 1 segundo
La computadora lo reconocerá automáticamente como un disco duro extraíble
Copie los archivos de firmware en el disco duro que aparece y la placa central se reiniciará automáticamente

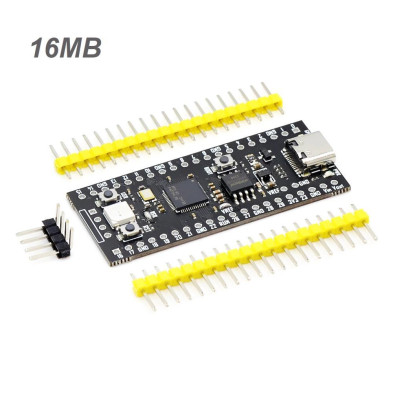

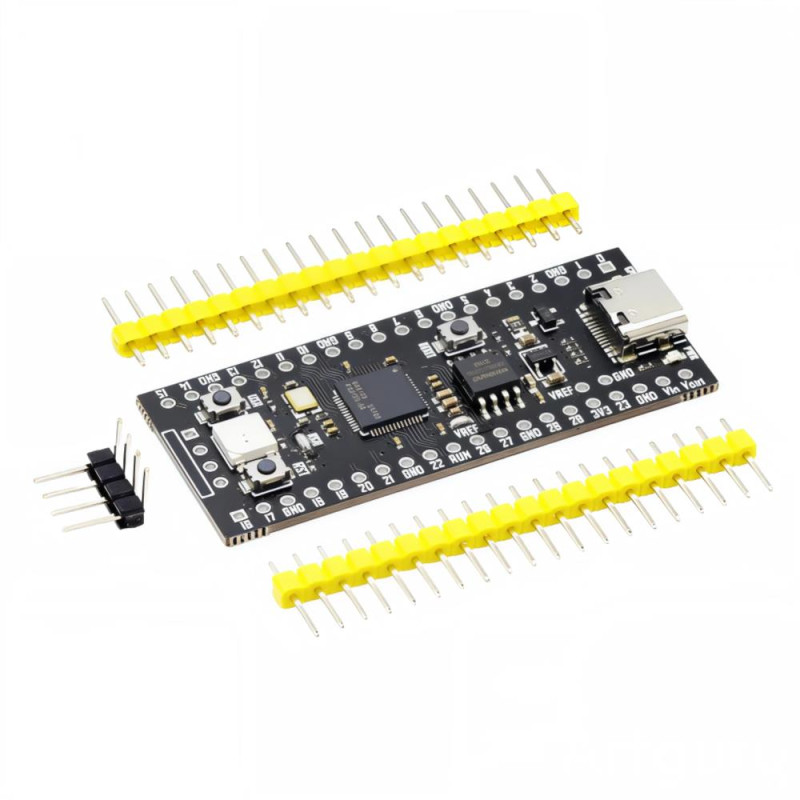

EL PAQUETE INCLUYE:
1 módulo RP2040
2 regletas macho de 20 pines recto de 2,54 mm
1 regleta macho de 4 pines curvo de 2,54 mm
Referencia de producto: YD-RP2040 4MB
