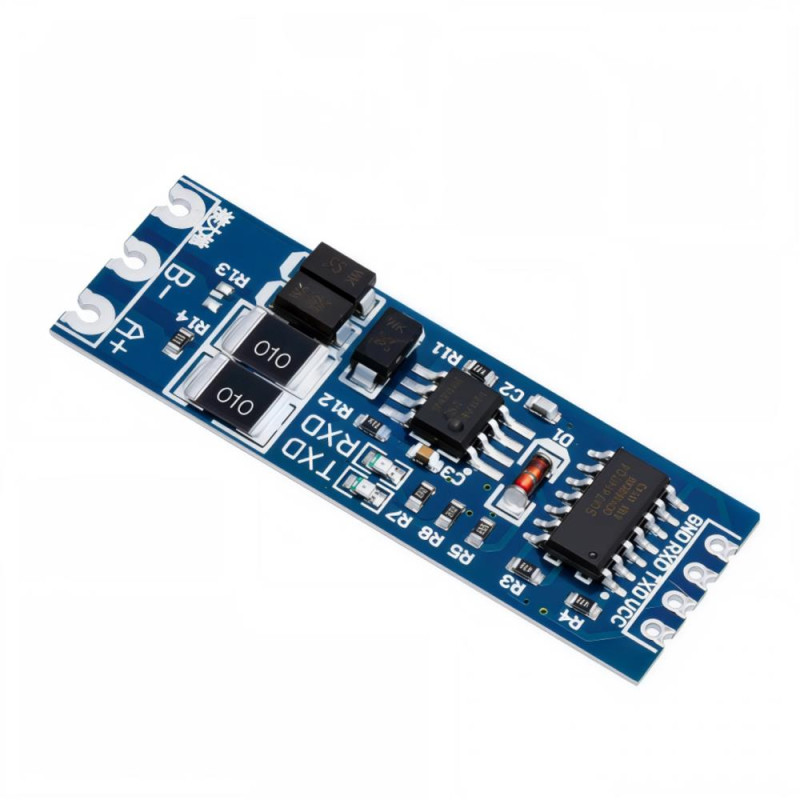

MODULO RS485 A UART TTL 3.3V 5V HW-519 PARA ARDUINO ESP32

El modulo RS485 a UART TTL HW-519 permite la conversion mutua entre señales TTL y RS485 de forma simple, estable y confiable. Gracias a su control automatico de flujo por hardware, no requiere manejo manual de envio y recepcion, funcionando de manera transparente como un puerto serial comun.

Este modulo esta disenado para aplicaciones industriales y de larga distancia, ofreciendo alta inmunidad al ruido, proteccion contra interferencias y proteccion contra descargas en el bus RS485. Es compatible con microcontroladores de 3.3V y 5V como Arduino, ESP8266, ESP32, PLC y sistemas embebidos.

Soporta comunicacion RS485 en modo half duplex, permitiendo transmision bidireccional alternada y conexion de hasta 128 dispositivos en el mismo bus. Incorpora indicadores LED de transmision y recepcion para facilitar el diagnostico y la puesta en marcha del sistema.

Su diseno compacto con semi orificios facilita la integracion directa en placas principales o la soldadura de terminales tipo bornera, convirtiendolo en una solucion practica y profesional para proyectos de automatizacion, monitoreo y control remoto.

CARACTERISTICAS:

Conversion TTL UART a RS485 y viceversa

Control automatico de flujo por hardware

Compatible con niveles de 3.3V y 5V

Fuente de alimentacion amplia 3.3V a 5.5V

Comunicacion RS485 half duplex

Transmision estable a larga distancia

Soporta hasta 128 dispositivos en el bus

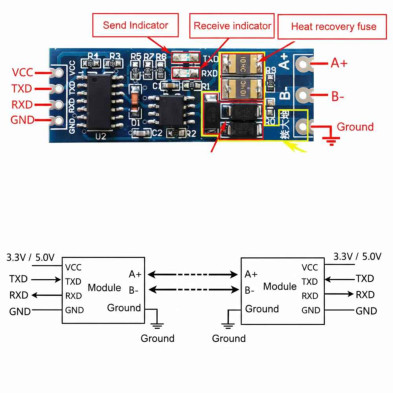

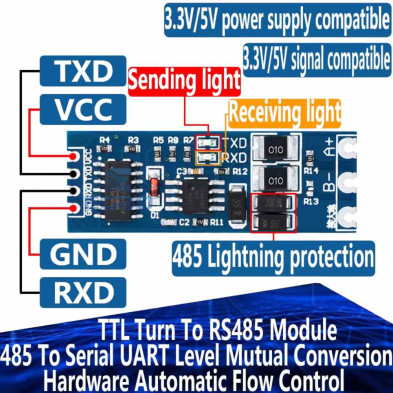

Indicadores LED RX y TX integrados

Resistencia de terminacion 120 ohm integrada

Diseño industrial con alta resistencia al ruido

Proteccion contra interferencias y descargas

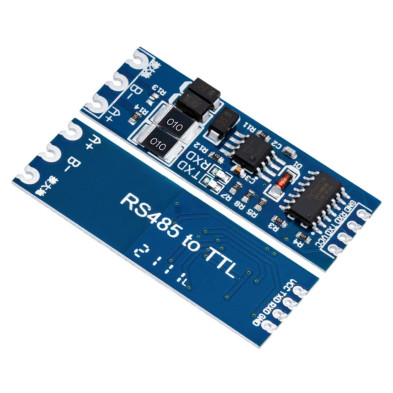

Diseño compacto con semi orificios

ESPECIFICACIONES TECNICAS:

Producto: Modulo convertidor TTL a RS485

Modelo: HW-519

Tipo de comunicacion: RS485 half duplex

Interfaz TTL: UART RXD TXD

Velocidad en baudios: 110 a 128000 bps

Voltaje de alimentacion: 3.3V a 5.5V

Compatibilidad de señal: 3.3V y 5V

Distancia de transmision: hasta 800 m recomendados

Distancia maxima probada: hasta 1 km con repetidor

Resistencia de terminacion: 120 ohm seleccionable

Indicadores: LED RX y TX

Temperatura de trabajo: -40 C a +85 C

Espesor de placa: 0.8 mm

Dimensiones: 42.6 x 15.3 mm

CONTENIDO DEL PAQUETE

1 Modulo convertidor TTL a RS485 HW-519

Referencia de producto: HW-519

ENLACES DE INTERES

Puede descargar la hoja de datos o datasheet AQUI.

Ver video AQUI para más detalles.
