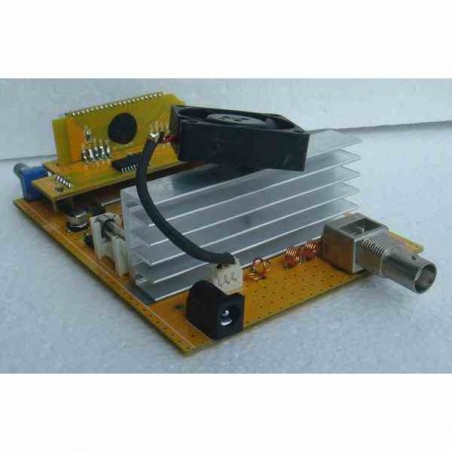

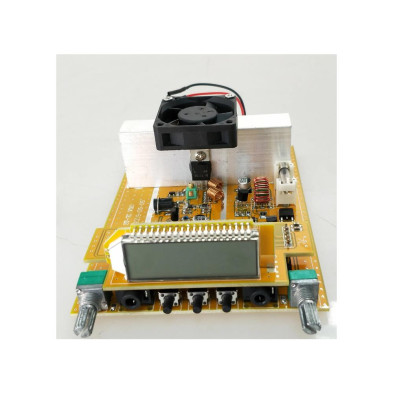

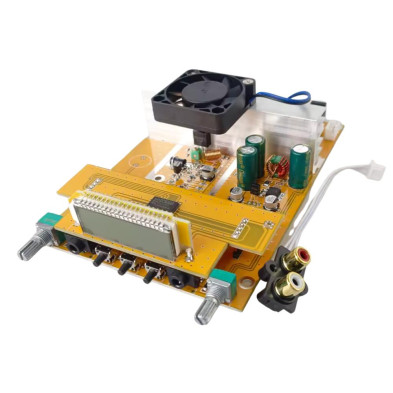

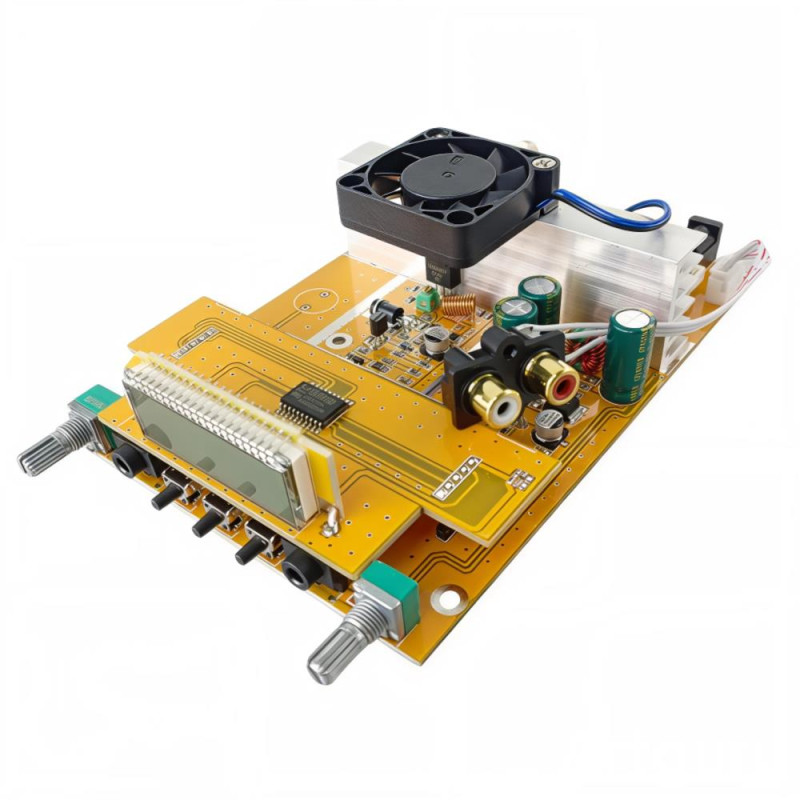

BOARD PLL TRANSMISOR FM 7W ESTEREO COMPATIBLE CZE-7C ST-7C

Tarjeta transmisor FM PLL estereo compatible compatible con la caja del módelo CZE-7C y ST-7C. Diseño PCB de alta calidad para circuitos de RF. Excelente calidad de sonido ideal para usar como exitador de amplificador FM de potencia. Rango amplio de frecuencia de operación 76M-108MHZ. Potencia seleccionable 1/7W.

CARACTERISTICAS:

* Este transmisor de FM estéreo que se puede utilizar para fábricas, escuelas, supermercados, granjas, oficinas o crear su propia estación de radio.

* Equipo con sistema de modulación avanzado y frecuencia PLL incorporada, pre-énfasis de audio, limitador y circuito de filtro de paso bajo.

* El diseño de la placa de circuito de Control y el diseño del amplificador para reducir el ruido, por lo que la calidad del sonido es aún mejor.

* Estructura compacta, bien blindada, tamaño pequeño, apariencia generosa, plug and play, muy fácil de usar.

NOTA:

* Connect antenna first ,then connect the power supply, otherwise, transmitter will be burned out.

* Select an unused FM station in your area.

ESPECIFICACIONES TECNICAS:

1. Potencia de salida: NO ES GRADUABLE, se puede escoger en 1W o 7W, la potencia no se puede ajustar. Solo se puede colocar en 1W o en 7W pero NO en valores intermedios. Si tiene conocimientos de electrónica y RF, con ayuda de un vatimetro podría ajustar la potencia de salida pero el equipo de fabrica NO se puede ajustar en potencia, solo en 1W o también en 7W.

2. Frecuencias del transmisor FM: 76-108Mhz

3. Paso de ajuste: 100Khz / 0.1Mhz

4. Fuente de alimentación: 12V DC (la carga actual de la fuente de alimentación debe ser superior a 2A)

5. Estabilidad de la frecuencia: ± 0ppm (-10 ? ~ + 50 ?)

6. Respuesta de frecuencia: 100 - 15000Hz

7. Relación señal / ruido: 70dB

8. Distorsión: 0.5%

9. Tiempo de operación: verdadero 24/7

10. Diseño de la antena: Antena de goma (1 vatio) / GP Antena (1 vatio / 7 vatios)

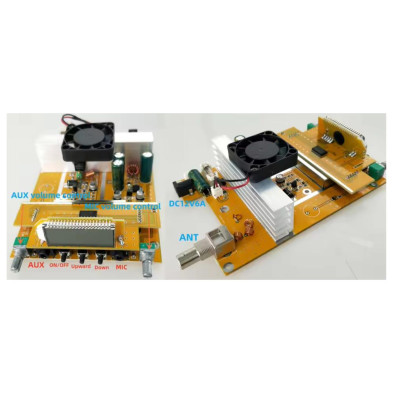

11. Conector de antena: tipo BNC

12. Impedancia de salida: 50 ohmios

13. Conector de entrada de audio: conector de auriculares de 3,5 mm

14. Conector de entrada de micrófono: conector de auriculares de 3,5 mm (usar micrófono de condensador)

15. Diseño de tuning: Tecnología PLL estable

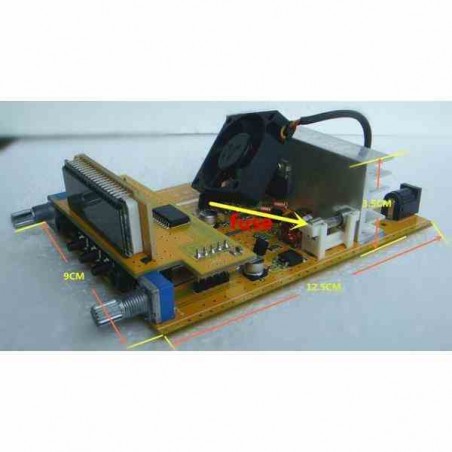

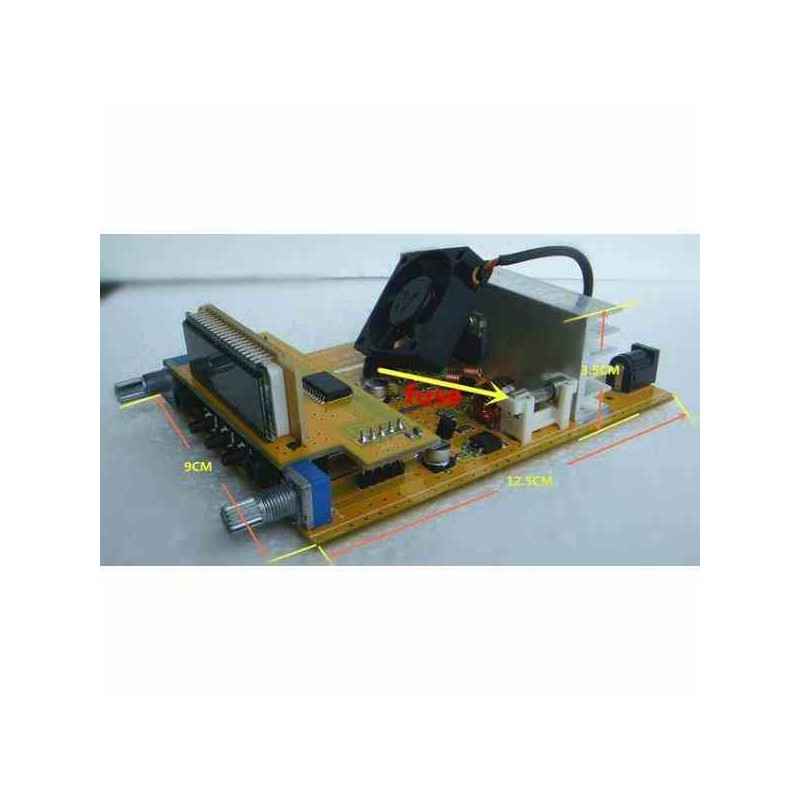

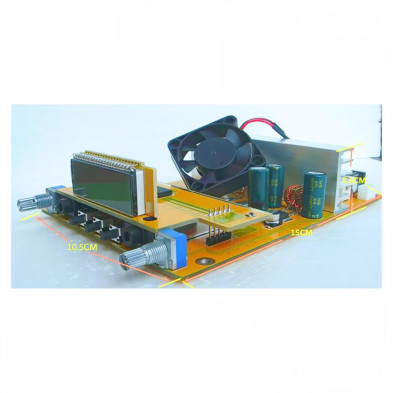

16. Tamaño de la unidad del transmisor: L: 129 mm, ancho: 96 mm, alto: 55 mm

17. Peso de la unidad del transmisor: 450 g

18. Señal de transmisión: FM estéreo

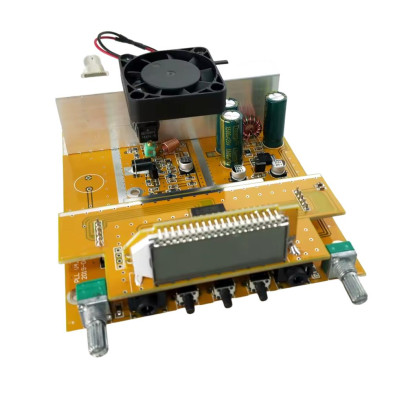

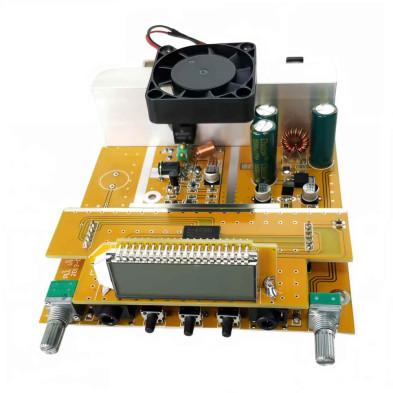

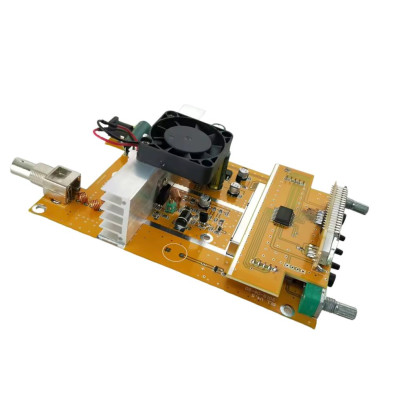

Referencia de producto: BOARD PLL FM ST-7C
