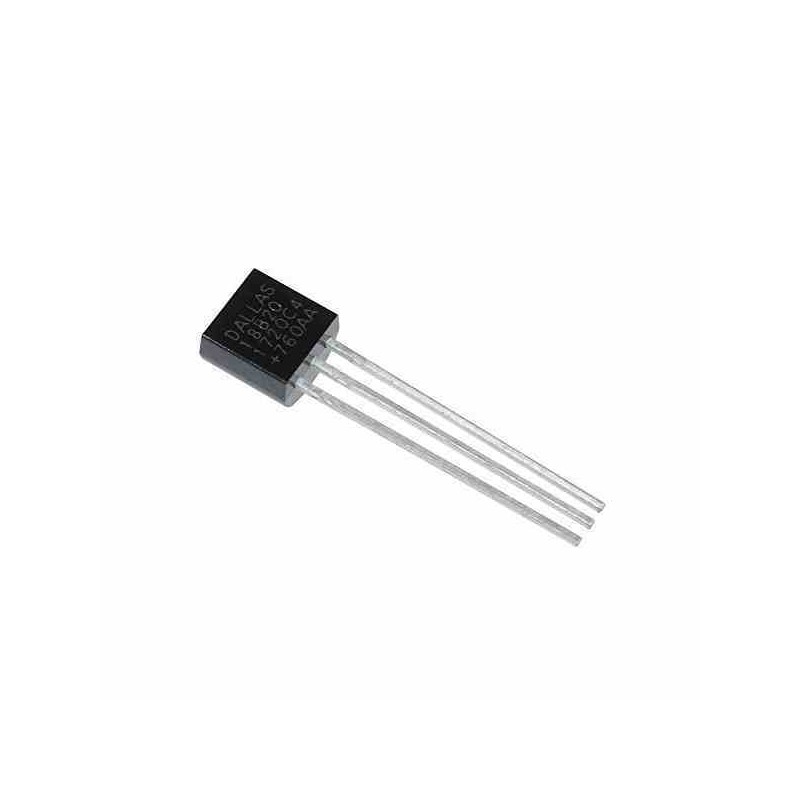

DS18B20 SENSOR DE TEMPERATURA DIGITAL

Sensor de temperatura programable de 9 bits a 12 bits. La señal física externa sensada es transmitida por una sola línea de datos para llevar a cabo la comunicación con el procesador de datos (microcontrolador, board arduino, entre otros).

Su rango de temperatura se encuentra de -55°C a +125°C y tiene una precisión de ± 0,5 ° C en el rango de -10° C a +85°C (más usado en prácticas NO industriales). El DS18B20 puede proporcionar energía directamente de la línea de datos ("poder parásito"), eliminando la necesidad de una fuente de alimentación externa.

Cada DS18B20 tiene un código de 64 bits único, permitiendo así que múltiples de estos sensores puedan funcionar por un único canal de comunicación (una sola línea de datos), facilitando así la medición de temperatura en aplicaciones relacionadas con equipos de agricultura, equipos de audio, controles climáticos, dispositivos GPS, equipos médicos, sistemas de comunicación, al igual de poder sensar en áreas/zonas grandes como en edificios, maquinara, supervisión de procesos y sistemas de control, entre muchos otros, donde se necesita la implementación de varios de estos sensores, controlados a través de un único dispositivo de control (microcontrolador, board arduino, boards de desarrollo, entre otros).

ESPECIFICACIONES TECNICAS:

Modelo DS18B20

Comunicación 1 sola línea de datos

Resolución 9 bits a 12bits

Código en ROM 64 bits

Componentes externos No necesita

Voltaje de salida (línea de datos) 3.0V~5.5V

Temperatura de operación -10°C~85°C

Rango de temperatura soportado -55°C~120°C

Referencia de producto: DS18B20 TO92
